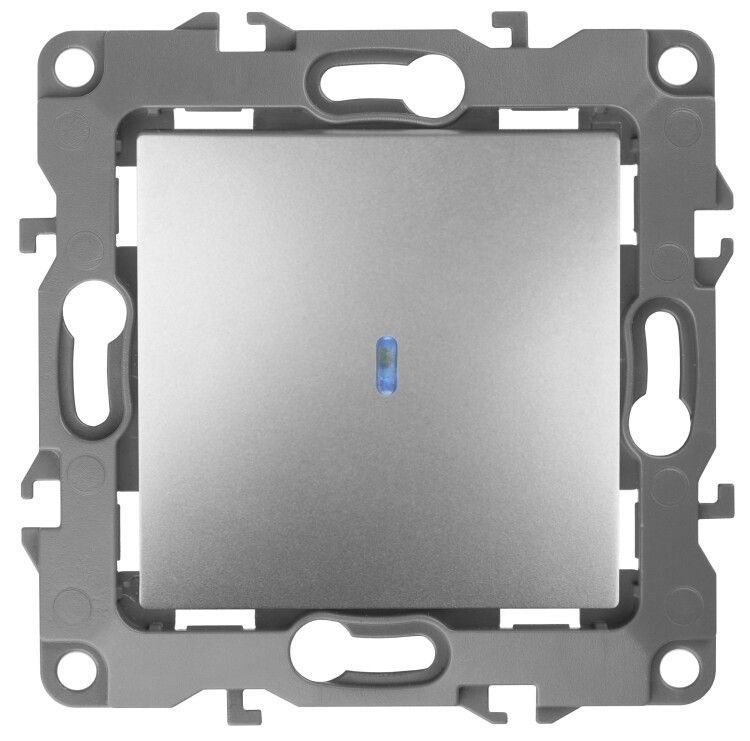

Выключатель одноклавишный скрытого монтажа с подсветкой алюминий 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-03 - Б0014635

Выключатель с подсветкой 1-клавишный 10А 250В IP20 алюминий от бренда ЭРА (артикул Б0014635) предназначен для безопасного включения и выключения освещения в помещениях с возможностью ночного ориентирования благодаря светодиодной подсветке. Устройство совместимо с рамками серии Эра 12 и рассчитано на скрытую установку в стену.

Назначение и область применения

Выключатель с подсветкой 1-клавишный 10А 250В IP20 алюминий используется для коммутации однофазных цепей освещения до 10 А. Подходит для жилых помещений, офисов, общественных зон - там, где важно видеть положение клавиши в темноте. Применяется в системах с нагрузкой до 2,2 кВт (при 220 В). Не предназначен для управления мощными нагревательными приборами, двигателями или LED-лентами с импульсными драйверами.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Количество клавиш: одна
• Тип управления: механический переключатель
• Схема подключения: однополюсный (размыкает только фазу)
• Способ подключения: безвинтовые зажимы - провода фиксируются защелкивающимся механизмом
• Габариты: 68×68×45 мм
• Материал корпуса: термопласт (не содержит галогенов)
• Отделка: матовая, имитирующая алюминий, цвет 7001
• Тип серии: рамочная (совместима с рамками Эра 12)
• Подсветка: да, светодиодная, работает при отключенном устройстве
• Сигнальный контакт состояния: есть - подсветка активируется даже при выключенном свете
• Способ монтажа: скрытая установка
• Тип крепления: распорные лапки + винты
• Количество модулей: 0 - не требует DIN-рейки

Совместимость и монтаж

Выключатель 1-клавишный 10А 250В IP20 алюминий (Б0014635) предназначен исключительно для установки в стандартную металлическую или пластиковую подрозетник глубиной не менее 40 мм. Совместим только с декоративными рамками серии Эра 12 - другие рамки не обеспечат плотного прилегания и эстетичного вида. Монтаж выполняется после предварительного отключения питания. Кабель зачищается на 9–10 мм, вставляется в зажим до щелчка - проверьте надежность фиксации легким потягиванием. Для правильной работы подсветки необходимо, чтобы ноль был подведен к светильнику, а не к выключателю.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и ГОСТ Р 50030.2. Выполнено из самозатухающих материалов, не поддерживающих горение. Отсутствие галогенов снижает риск образования токсичных паров при перегреве. IP20 означает, что устройство нельзя использовать во влажных помещениях (ванная, баня, кухня без защиты) или на улице. Напряжение выше 250 В недопустимо - это может вызвать пробой изоляции.

Преимущества

• Подсветка клавиши позволяет легко найти выключатель в темноте без лишнего света
• Безвинтовые зажимы ускоряют монтаж и исключают необходимость затяжки отверткой
• Матовое покрытие не царапается и не отражает блики, сохраняет внешний вид долгие годы
• Совместимость с рамками Эра 12 обеспечивает единый дизайн всей группы электроустановочных изделий
• Термопласт устойчив к ударным нагрузкам, перепадам температур и механическому износу
• Наличие сигнального контакта гарантирует работу подсветки даже при использовании энергосберегающих ламп

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено подключение нагрузки более 10 А (например, теплого пола, мощных обогревателей)
• Не совместим с другими сериями рамок - только с Эра 12
• Не предназначен для трехпроводных схем (нет третьего контакта для заземления)
• Подсветка может слабо работать с некоторыми типами LED-ламп - особенно с дешевыми драйверами без минимальной нагрузки

Примеры использования

• В спальне - управление основным светом с удобной подсветкой ночью
• В коридоре - включение/выключение света без необходимости искать выключатель
• В детской комнате - безопасное управление освещением с учетом маленького роста ребенка
• В офисе - интеграция в единую систему с другими элементами серии Эра 12

Практические советы

• Перед монтажом проверьте, что в подрозетнике достаточно места - габариты 68×68×45 мм требуют минимум 50 мм глубины
• При подключении используйте медные провода сечением 1,5–2,5 мм2 - больше не рекомендуется, так как зажим не рассчитан на большие жилы
• Если подсветка мерцает - замените лампочку на совместимую с подсветкой (с минимальной рабочей нагрузкой 5 Вт)
• Не закручивайте винты слишком сильно - можно повредить пластиковую рамку подрозетника
• При замене старого выключателя - убедитесь, что новый точно такой же по форме и размеру, иначе рамка не будет сидеть ровно
