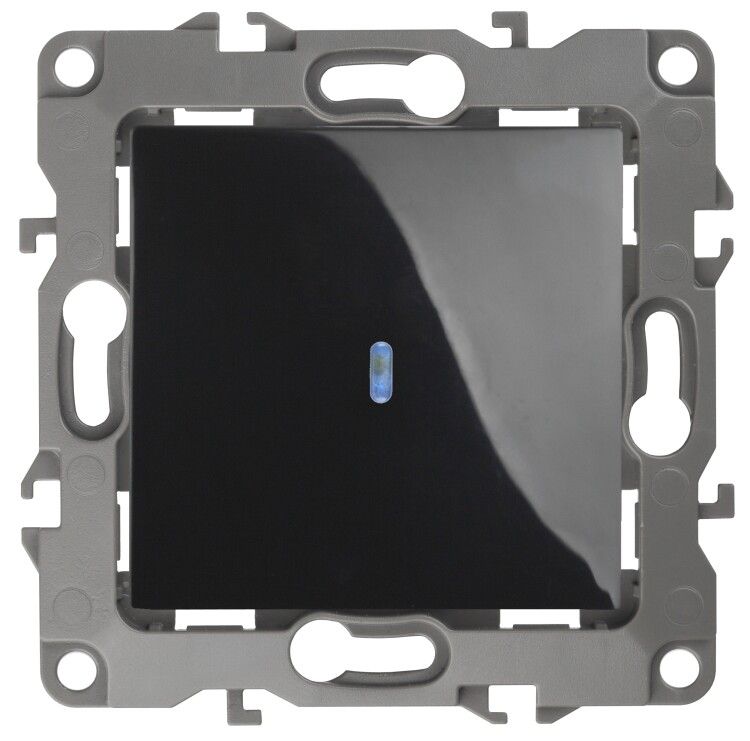

Выключатель одноклавишный скрытого монтажа с подсветкой черный 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-06 - Б0014638

Выключатель с подсветкой ЭРА 12 12-1102-06 - это одноклавишный механический выключатель с LED-индикацией для внутренней установки в подрозетники. Подходит для управления освещением в жилых и офисных помещениях, особенно где важно видеть положение выключателя в темноте.

Назначение и область применения

Выключатель ЭРА 12 12-1102-06 предназначен для коммутации осветительных нагрузок до 10 А и напряжения до 250 В. Светодиодная подсветка позволяет легко найти устройство в темноте - удобно для спальни, коридора, туалета или лестницы. Устанавливается исключительно внутри стен в стандартные подрозетники. Не подходит для уличного или влажного использования.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: 1
• Тип подсветки: светодиодная (LED), работает при отключенном состоянии
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Способ подключения: безвинтовые зажимы - зачищенную жилу вставляют в отверстие, она фиксируется автоматически
• Схема подключения: 1-полюсный - управляет одной цепью
• Габариты: 68×68×45 мм
• Количество модулей: 2 (занимает два места в распределительной коробке)
• Материал корпуса: поликарбонат, безгалогенный
• Отделка: глянцевый черный пластик
• Монтажная плата: есть - обеспечивает жесткую фиксацию контактов
• Сигнальный контакт: есть - используется для подключения индикатора подсветки

Совместимость и монтаж

Механизм выключателя ЭРА 12 12-1102-06 монтируется в стандартный подрозетник глубиной не менее 40 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - можно выбрать наиболее подходящий вариант в зависимости от состояния стены. Для завершения внешнего вида требуется отдельно приобрести рамку серии ЭРА 12. Совместимы следующие рамки:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трехпостовые: 12-5003-xx / 12-5103-xx
• Четырехпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цвета рамок: белый (01), слоновая кость (02), алюминий (03), шампань (04), антрацит (05), черный (06) и другие. Глянцевый черный механизм хорошо сочетается с черными (06) и антрацитовыми (05) рамками. Безрамочный монтаж невозможен - изделие требует декоративной накладки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних сетей переменного тока. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - запрещена установка в ванных комнатах, кухнях с высокой влажностью, на балконах и других местах с риском воздействия воды. Поликарбонат без галогенов снижает токсичность при перегреве, что повышает безопасность в случае аварии.

Преимущества

• Автоматические безвинтовые зажимы - экономят время при монтаже, надежно фиксируют провода без риска перетянуть или ослабить контакт
• Парные клеммы позволяют организовать последовательное соединение (шлейф) между несколькими выключателями без дополнительных перемычек
• Светодиодная подсветка не потребляет значительной мощности и служит долго - не мерцает, не нагревается
• Жесткая монтажная плата минимизирует люфт и увеличивает срок службы контактов
• Универсальное крепление - можно использовать как на лапках, так и на винтах, что делает выключатель совместимым с разными типами подрозетников

Ограничения применения

• Не предназначен для работы с индуктивными или емкостными нагрузками выше 10 А - не подходит для двигателей, мощных трансформаторов, светодиодных лент с драйверами >250 Вт
• IP20 - нельзя устанавливать во влажных помещениях (ванная, баня, бассейн, открытые террасы)
• Требует обязательного использования рамки - без нее не будет эстетичного и безопасного окончания монтажа
• Не поддерживает диммеры, таймеры или умные системы - только классическое включение/выключение
• Занимает 2 модуля - не подходит для плотной компоновки в узких коробках

Примеры использования

Выключатель ЭРА 12 12-1102-06 идеально подходит для:

• Контроля потолочного света в спальне
• Включения ночника в коридоре
• Управления точечным освещением в комнате
• Обустройства домашней электропроводки в новостройках с отделкой под современные интерьеры

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых зажимов работа с проводами требует соблюдения правил электробезопасности
• Проверьте глубину подрозетника: он должен быть не менее 40 мм, чтобы механизм полностью поместился и не выпирал
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимальный диапазон для безвинтовых клемм
• Если нужна подсветка, но нет сигнального провода - не подключайте его; LED будет работать только при наличии замкнутой цепи (обычно через лампу)
• Выбирайте рамку того же цвета или контрастного - черный механизм хорошо смотрится с черной, антрацитовой или серебристой рамкой
• Не затягивайте винты слишком сильно - они нужны лишь для дополнительной фиксации, основная нагрузка ложится на лапки
