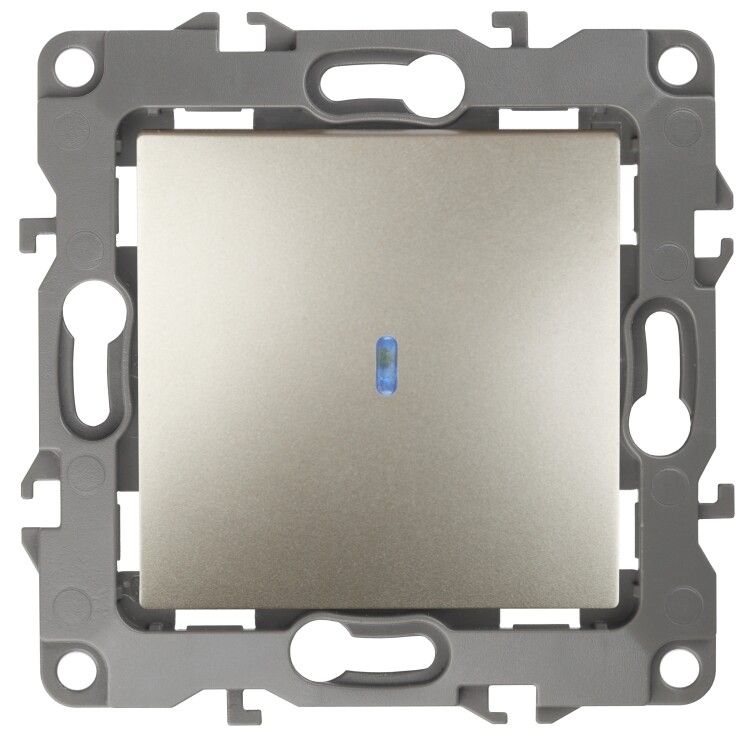

Выключатель одноклавишный скрытого монтажа с подсветкой шампань 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-04 - Б0014636

Выключатель с подсветкой ЭРА 12, артикул 12-1102-04 - одноклавишное устройство для скрытой установки с LED-индикацией, рассчитанное на работу в сетях до 250 В и током до 10 А. Подходит для управления освещением в жилых и офисных помещениях, где важно видеть положение выключателя в темноте.

Назначение и область применения

Выключатель ЭРА 12 12-1102-04 предназначен для коммутации осветительных нагрузок в помещениях с нормальными условиями эксплуатации. Благодаря светодиодной подсветке легко определяется положение клавиши в темноте - удобно для спальных комнат, коридоров, туалетов и лестниц. Устройство устанавливается в стандартные подрозетники глубиной не менее 45 мм. Не рекомендуется для использования во влажных средах, на улице или в производственных условиях с высокой запыленностью.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический, одноклавишный
• Схема подключения: 1-полюсный
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ подключения: безвинтовые клеммы - зачистка провода 1–2,5 мм2, фиксация нажатием
• Количество модулей: 2 (стандартный размер для установки в двойной подрозетник)
• Габариты: 68×45×68 мм
• Материал корпуса: термопласт (поликарбонат), безгалогенный состав
• Отделка: матовая поверхность, цвет 1036 (шампань)
• Крепление: в распор + винтами - совместимо с большинством подрозетников
• Монтажная плата: есть - обеспечивает внутреннюю сборку и надёжную работу контактов
• Сигнальный контакт: есть - позволяет использовать выключатель в системах контроля состояния

Совместимость и монтаж

Механизм 12-1102-04 устанавливается в стандартные металлические или пластиковые подрозетники. Крепление осуществляется как на распорные лапки, так и через боковые винты - это повышает надёжность фиксации в старых или слегка деформированных отверстиях. Для завершения внешнего вида требуется отдельно приобрести рамку серии ЭРА 12. Совместимые рамки:

• Однопостовые: 12-5001-xx / 12-5101-xx (цвет шампань - xx=04)
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Рамки с окраской “Сатин” имеют более мягкий матовый эффект, подходят для интерьеров в натуральной палитре. Цвет шампань (04) сочетается с белым, слоновой костью, деревянными оттенками.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не предназначено для влажных помещений. Применение в банях, кухнях с повышенной влажностью или на улице недопустимо.

Преимущества

• Безвинтовые клеммы - экономят время при монтаже, исключают необходимость отвертки
• Автоматическая фиксация проводов - снижает риск плохого контакта и нагрева
• Парные клеммы - позволяют организовать последовательное подключение (шлейф) нескольких выключателей
• Светодиодная подсветка - работает при отключенном основном питании, не потребляет значительной мощности
• Универсальное крепление - подходит даже для некачественно установленных подрозетников
• Матовая отделка - не царапается, не оставляет следов от пальцев

Ограничения применения

• Не допускается использование в местах с постоянным воздействием влаги, пара или пыли - IP20 не обеспечивает защиту от них
• Не подходит для управления мощными нагрузками выше 2,5 кВт (при 250 В)
• Не используется в промышленных системах с частыми включениями/выключениями (более 10 раз в час)
• Требуется обязательная установка рамки - механизм без декора не является законченным изделием
• Не совместим с умными системами - управление только механическое, без сигнализации или удалённого доступа

Примеры использования

• Ключевой выключатель в спальне - включает основной свет, подсветка показывает расположение в ночное время
• Освещение в коридоре квартиры - особенно актуально, когда рядом находится детская комната
• Лестница в доме - безопасный способ найти выключатель в темноте
• Туалет или ванная (если не подвергаются брызгам) - при условии хорошей вентиляции
• Офисные помещения - в качестве базового выключателя в зонах с естественным освещением

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 45 мм, чтобы поместился механизм
• Зачищайте провода точно на 8–10 мм - меньше не зафиксируется, больше может замкнуть между клеммами
• Используйте только медные провода сечением 1–2,5 мм2 - алюминий несовместим с безвинтовыми клеммами
• При подключении шлейфа - входящую фазу заводите в верхний контакт, выходящую - в нижний
• Выбирайте рамку того же цвета - шампань (04) отличается от белого и слоновой кости, хотя кажется похожим
• Не затягивайте винты слишком сильно - можно треснуть пластиковую основу подрозетника
