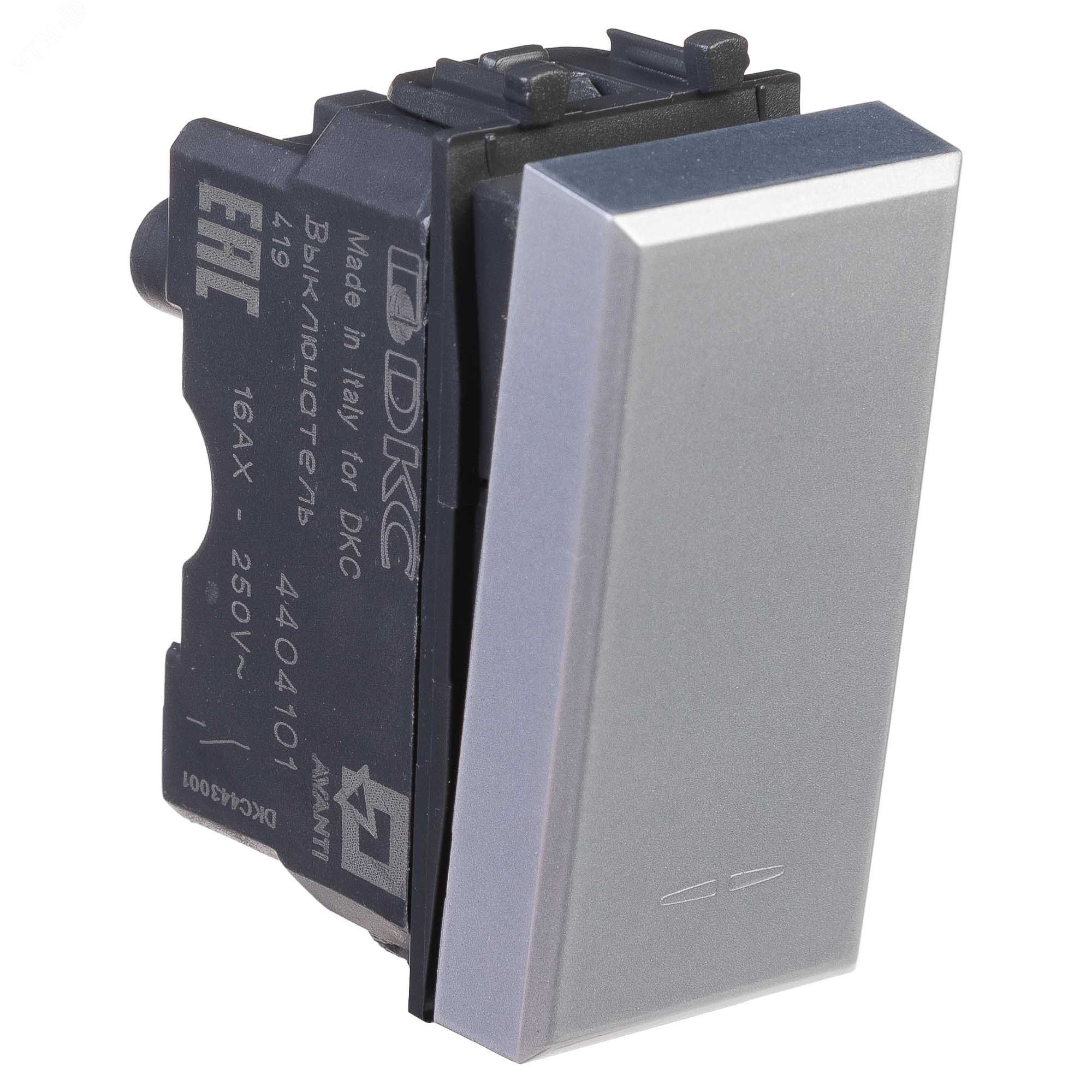

Выключатель модульный 1-кл. 1мод. Avanti "Закаленная сталь" 16А сер. DKC 4404101 ДКС

Выключатель модульный 1-клавишный 1 модуль закаленная сталь 16А серия DKC - это компактный механизм для управления освещением в системах скрытой проводки, совместимый с рамками Avanti и коробками In-liner Front. Артикул 4404101 обеспечивает надежную работу в бытовых и офисных условиях при напряжении до 230 В.

Назначение и область применения

Выключатель модульный 1-клавишный 1 модуль закаленная сталь 16А серия DKC предназначен для включения и выключения светильников в помещениях с внутренней проводкой. Он работает в составе систем организации рабочих мест Sotto и кабельных коробов In-liner Front. Подходит для установки в жилых домах, офисах, административных зданиях и других объектах с распределёнными точками управления освещением.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузку до 3,5 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на стандартную однофазную сеть
• Количество клавиш: 1 - однополюсное управление одной цепью
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке или коробке
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву и механическому воздействию
• Габариты: 22,4 × 44,9 × 36,9 мм - компактный формат для плотной сборки
• Цвет и отделка: серый, глянцевый - декоративное покрытие имитирует закаленную сталь
• Не содержит галогенов - соответствует экологическим требованиям при горении
• Тип крепления: винтовое - надежное соединение с контактами
• Диаметр отверстий для кабелей: 3 мм - два отверстия на каждую клемму
• Шаблон для зачистки изоляции: 11 мм - рекомендованная глубина зачистки жил

Совместимость и монтаж

Выключатель модульный 1-клавишный 1 модуль закаленная сталь 16А серия DKC не устанавливается напрямую в стену. Для монтажа требуется использование специальных элементов:

• Рамки-суппорты и каркасы Avanti (например, код 4400912) - обеспечивают фиксацию механизма внутри системы Sotto или In-liner Front
• Каркас с лапками (код 4400802) - позволяет закрепить выключатель в стандартной подрозеточной коробке через саморезы
• Механизм имеет накладку - после установки в рамку он становится частью единой лицевой панели

Подключение выполняется через винтовые зажимы. Жилы зачищаются на 11 мм - это указано в шаблоне на корпусе. Кабели вводятся через боковые отверстия диаметром 3 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса II - двойная изоляция обеспечивается конструкцией корпуса. Отсутствие галогенов снижает риск образования токсичных веществ при повышении температуры. Сертифицирован для работы в помещениях с нормальной влажностью и температурным режимом. IP20 исключает применение в сырых или открытых зонах.

Преимущества

• Универсальная совместимость с популярными системами Avanti, Sotto и In-liner Front
• Эргономичная форма клавиши - удобное нажатие даже при ограниченном доступе
• Чёткая фиксация в рамках - минимизация люфта и вибраций при использовании
• Глянцевая поверхность - легко моется, сохраняет эстетику интерьера
• Функциональность без лишних элементов - только необходимые контакты и крепления

Ограничения применения

• Не предназначена для установки вне рамок - без каркаса Avanti или аналогичного элемента выключатель не фиксируется
• IP20 запрещает использование в ванных комнатах, на улице, в подвале с высокой влажностью
• Не подходит для управления мощными нагревательными приборами выше 3,5 кВт
• Только скрытая установка - не применяется как накладной выключатель

Примеры использования

• Управление потолочным светильником в офисном кабинете с системой Sotto
• Переключение лампы в коридоре, где проводка спрятана в каналы In-liner Front
• Компонент встроенной системы освещения в медицинском учреждении с требованием к чистоте и герметичности
• Установка в жилом доме с современным дизайном интерьеров, где все выключатели собраны в единые рамки Avanti

Практические советы

• При заказе проверьте наличие подходящих рамок Avanti - без них изделие невозможно смонтировать
• Используйте только медные жилы сечением до 2,5 мм2 - максимальная нагрузка 16 А
• При зачистке кабеля соблюдайте шаблон 11 мм - недостаточная зачистка вызывает плохой контакт, избыток - риск замыкания
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Для многоквартирных домов рекомендуется использовать этот выключатель в паре с автоматическими выключателями на 16 А - для защиты от перегрузок
