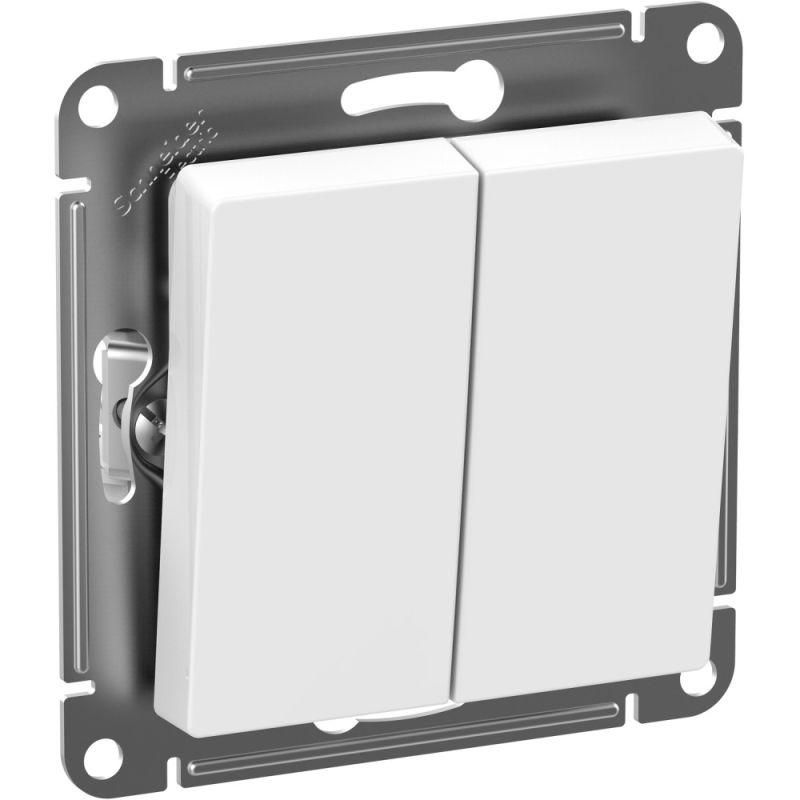

Выключатель 2-кл. Atlasdesign Aqua IP44 (сх. 5) 10AX механизм бел. SE ATN440151 APC

Выключатель 2-клавишный IP44 схема 5 10АХ механизм белый SE от Systeme Electric — это надёжный элемент управления освещением для помещений с повышенной влажностью. Артикул atn440151 предназначен для скрытой установки в стену и совместим с рамками серии AtlasDesign Aqua. Подходит для бытовых и коммерческих объектов, где требуется защита от брызг воды.

Назначение и область применения

Выключатель 2-клавишный IP44 схема 5 10АХ механизм белый SE используется для управления двумя группами светильников или нагрузок независимо друг от друга. Применяется там, где возможны брызги воды — в ванных комнатах, туалетах, кухнях, подъездах, коридорах и других помещениях с высокой влажностью. Устройство не предназначено для уличного монтажа или мест с постоянным воздействием струй воды.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В — соответствует стандартным сетям 220–240 В в жилых зданиях
• Степень защиты: IP44 — защищён от брызг воды с любого направления и от предметов более 1 мм (например, отверток, проволоки)
• Способ монтажа: скрытая установка — монтируется в подрозетник глубиной не менее 40 мм
• Габариты: 71×71×40 мм — совместим с типовыми подрозетниками 68–72 мм
• Материал корпуса: термопласт — устойчив к механическим повреждениям и перегреву
• Диапазон температур: +5…+35 °C — не рекомендуется использовать в неотапливаемых помещениях зимой
• Цвет: белый, глянцевая отделка — легко сочетается с другими элементами серии AtlasDesign
• Подключение: винтовые клеммы — надёжный контакт, требует затяжки отвёрткой
• Схема подключения: 2×1-полюс — каждая клавиша управляет своей цепью, без общего контакта

Совместимость и монтаж

Механизм выключателя 2-клавишный IP44 схема 5 10АХ механизм белый SE совместим только с рамками серии AtlasDesign Aqua. Он **не** работает с рамками AtlasDesign (без защиты IP44) — различаются формы креплений и посадочные места. Для монтажа необходим подрозетник с внутренним диаметром 68–72 мм. Крепление осуществляется винтами через монтажную планку, которая уже встроена в устройство. Перед установкой убедитесь, что провода зачищены на 8–10 мм и плотно зажаты в клеммах — слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с повышенной опасностью. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Выключатель 2-клавишный IP44 схема 5 10АХ механизм белый SE не имеет встроенного светодиода — подсветка клавиш не предусмотрена и должна устанавливаться отдельно, если требуется.

Преимущества

• Улучшенная герметизация благодаря специальной конструкции механизма серии AtlasDesign Aqua — выше надёжность против влаги, чем у обычных IP20
• Жесткая монтажная панель исключает люфт и деформацию при закручивании винтов
• Глянцевая поверхность легко моется — подходит для кухонь и ванных комнат
• Совместимость с системой AtlasDesign Aqua — единый стиль оформления всей группы розеток и выключателей

Ограничения применения

• Запрещено использование при температурах ниже +5 °C — материал становится хрупким, возможна трещина при ударе
• Не подходит для управления мощными нагрузками свыше 2,3 кВт — превышение тока приведёт к оплавлению контактов
• Не допускается установка в условиях постоянного попадания струй воды — IP44 не защищает от направленного потока
• Не совместим с рамками AtlasDesign (IP20) — даже внешне одинаковые модели нельзя менять местами

Примеры использования

• Управление светом в ванной: одна клавиша — основной свет, вторая — подсветка зеркала
• Кухня: включение вытяжки и верхнего света отдельно
• Коридор: два участка освещения — входная зона и переход к спальне
• Общественные туалеты: автономное управление светом в двух секциях

Практические советы

• Перед монтажом отключите питание — даже при отключенном выключателе фаза может быть на входе
• Проверьте соответствие диаметра подрозетника: 71 мм — минимальный размер, лучше выбирать 72 мм
• Не используйте силу при затяжке винтов — перетянуть можно, и тогда клемма расколется
• Если нужна подсветка — выбирайте отдельные модули с LED-индикацией, совместимые с AtlasDesign Aqua
• При замене старого выключателя — проверьте, был ли он IP44; если да — новый atn440151 подойдёт идеально
