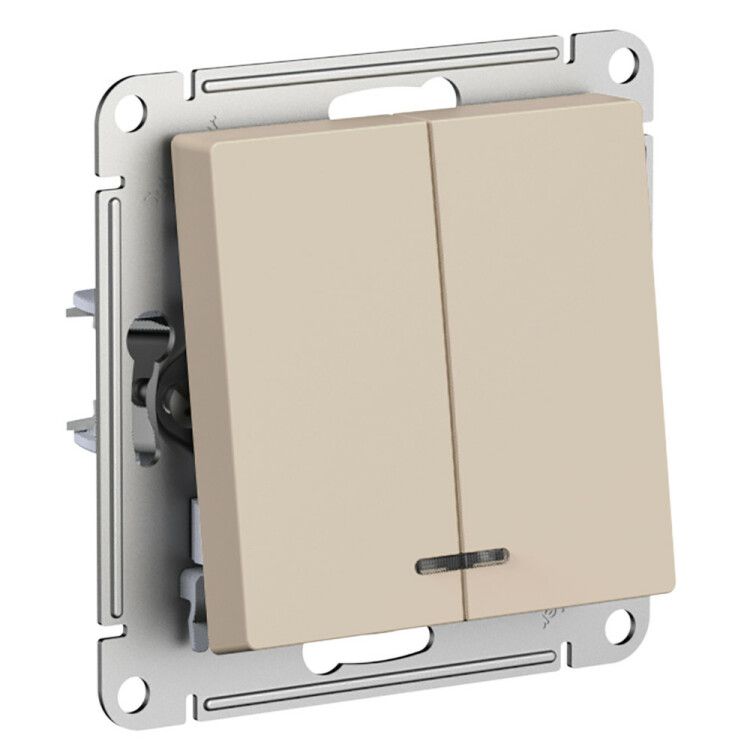

Выключатель 2-кл. AtlasDesign с подсветкой (сх.5а) 10AX мех. песочн. SE ATN001253 APC

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, механический, цвет песочный, серия SE от Systeme Electric (артикул atn001253) предназначен для управления двумя группами освещения с одной точки, особенно удобен в помещениях с ограниченной видимостью благодаря встроенной подсветке.

Назначение и область применения

Этот двухклавишный выключатель используется для коммутации двух независимых нагрузок - например, двух зон освещения в комнате, люстры и бра, или света в коридоре и туалете. Подходит для установки в жилых, офисных и общественных помещениях. Механическая схема 5а обеспечивает классическое управление: каждая клавиша включает/выключает свою цепь. Подсветка помогает быстро найти выключатель в темноте, что особенно важно в спальне, холле или на лестнице.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовой сетью 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (при 220 В)
• Тип управления: механическая клавиша, одностороннее включение
• Количество клавиш: 2 - независимое управление двумя цепями
• Индикация: светодиодная подсветка синего цвета, работает при выключенном состоянии
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм - стандартный размер для скрытой установки
• Материал корпуса: ABS-пластик - прочный, устойчив к царапинам и УФ-излучению
• Цвет: песочный - нейтральный оттенок, сочетается с большинством интерьеров
• Крепление: винтовое - надёжная фиксация в монтажной коробке
• Комплектация: механизм + защитная крышка
• Серия: AtlasDesign - линейка от Systeme Electric с унифицированным дизайном

Совместимость и монтаж

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, механический, цвет песочный, серия SE устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Крепится винтами через усиленные монтажные лапки - они обеспечивают плотную посадку даже в слегка повреждённых коробках. Совместим со всеми типами проводов до 2,5 мм2. Для подключения используйте схему 5а: одна входная клемма, две выходные. Нельзя использовать с LED-драйверами или высокочастотными нагрузками - только активные (лампы накаливания, галогенные, некоторые LED-светильники без драйверов).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки. IP20 исключает риск поражения током при случайном касании, но не допускает использование во влажных помещениях (ванна, баня, улица). Отсутствие галогенов делает материал безопасным при горении. Сертификация соответствует нормам ЕС и РФ для электроустановок.

Преимущества

• Подсветка синего цвета не слепит глаза и хорошо заметна в темноте
• Усиленные лапки снижают риск расшатывания после многократного использования
• ABS-пластик сохраняет внешний вид даже при частой уборке
• Песочный цвет маскирует следы пыли и потёртостей
• Совместим с другими элементами серии AtlasDesign - можно собирать единый стиль

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для управления мощностью выше 2,2 кВт (например, мощные нагреватели)
• Не рекомендован для подключения устройств с импульсными нагрузками (некоторые LED-ленты, драйверы)
• Не имеет функции dimmer - нельзя регулировать яркость
• Не совместим с системами автоматизации без дополнительных реле

Примеры использования

• Управление основным светом и ночником в спальне
• Включение света в зоне отдыха и рабочей зоны в гостиной
• Контроль освещения в коридоре и туалете с одного места
• Переключение между верхним светом и точечными светильниками в кухне

Практические советы

• При монтаже проверьте, чтобы глубина монтажной коробки была минимум 40 мм - иначе выключатель не войдёт полностью
• При подключении пометьте провода: L - вход, L1/L2 - выходы к нагрузкам
• Если подсветка не светит - проверьте целостность цепи: она работает только при наличии замкнутой нагрузки
• Не используйте агрессивные чистящие средства - достаточно сухой тряпки
• При замене старого выключателя убедитесь, что новый имеет такую же схему (5а) - иначе возможны перепутанные фазы
