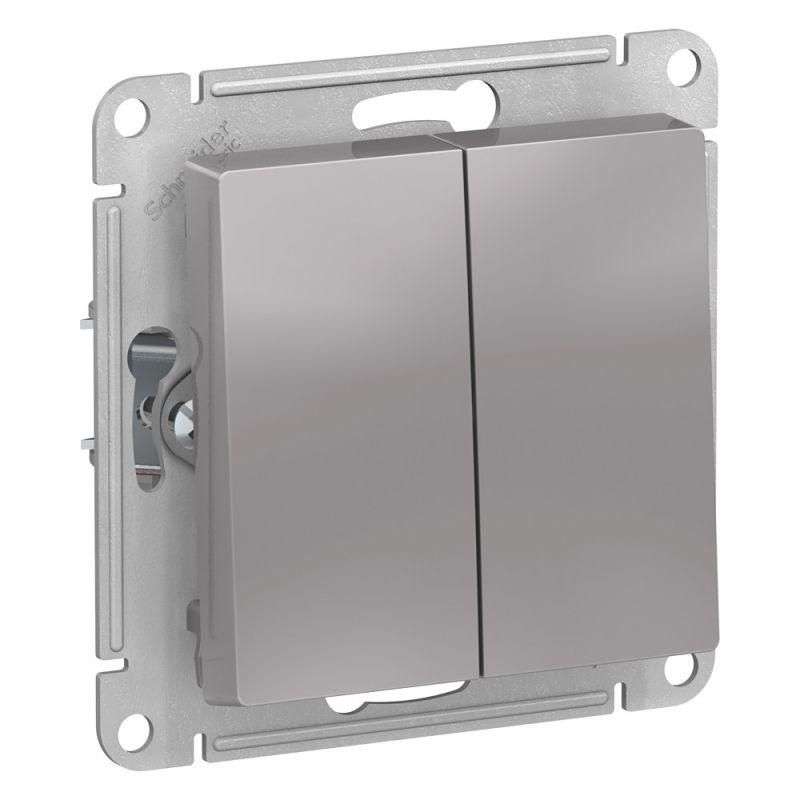

Выключатель 2-кл. AtlasDesign (сх. 2) 10А с самовозвратом механизм алюм. SE ATN000317 APC

Выключатель 2-клавишный с самовозвратом SE (Потенциал), артикул atn000317 - надёжный механизм для управления двумя группами освещения в помещениях с внутренней проводкой. Продукт серии AtlasDesign сочетает прочную конструкцию, простую установку и совместимость со стандартными монтажными коробками.

Назначение и область применения

Выключатель 2-клавишный с самовозвратом предназначен для коммутирования двух независимых нагрузок - например, светильников в комнате и коридоре, или основного и ночного освещения. Подходит для жилых помещений, офисов, общественных зданий. Механизм работает в сетях переменного тока до 250 В и рассчитан на максимальный ток 10 А. Не используется для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Тип механизма: Самовозвратный - после нажатия клавиша автоматически возвращается в исходное положение
• Схема подключения: 2×1-полюс - каждая клавиша управляет одной линией нагрузки
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Материал корпуса: Термопласт (ABS-пластик)
• Покрытие: Матовый металл-like эффект, имитирующий алюминий
• Габариты: 71 × 71 × 40 мм
• Тип крепления: Винтовое - через монтажные лапки
• Комплектация: Только механизм с лицевой накладкой - без рамки и декора
• Подсветка: Не предусмотрена - требуется отдельный выбор моделей с LED

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм и диаметром от 68 мм. Крепление осуществляется двумя винтовыми лапками снизу - они плотно фиксируют устройство внутри коробки. Для установки потребуется отвертка и предварительно подготовленная штроба. Накладка легко снимается для замены контактов или диагностики. Не требует специальных инструментов. Совместим с рамками серии AtlasDesign других типоразмеров.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и административных объектов. Произведён в соответствии с европейскими нормами IEC 60669. Отсутствие галогенов в составе пластиков снижает риск образования токсичных веществ при перегреве. Однако IP20 не допускает использование в сырых помещениях, банях, на улице или в местах с высокой запылённостью.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже при частом использовании
• Матовая поверхность не бликуют и не царапаются при регулярной уборке
• Автоматический самовозврат - удобен для временного включения (например, в туалете или гардеробе)
• Конструкция позволяет легко менять контактную группу без замены всего механизма
• Совместимость с сериями Schneider Electric - можно использовать в рамках существующих проектов

Ограничения применения

• Не предназначено для влажных сред - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой, в подвале без защиты
• Не имеет подсветки - при необходимости подсвечивания клавиш следует выбирать другие модели
• Не поддерживает дистанционное управление или умные функции
• Максимальный ток 10 А - не годится для нагрузок выше 2,5 кВт (например, мощных тепловентиляторов или электрообогревателей)

Примеры использования

• Управление светом в спальной комнате: одна клавиша - потолочные светильники, вторая - бра возле кровати
• Освещение коридора и холла в квартире - два отдельных контура с одним выключателем
• Зональное управление в офисном кабинете: рабочая группа ламп и подсветка стен
• Лестница или чердачная площадка - временное включение света с автоматическим отключением

Практические советы

• Перед установкой проверьте соответствие диаметра монтажной коробки - внешний размер механизма 71 мм, минимальный проём - 68–70 мм
• Не используйте силовые клеммы для подключения многожильных проводов без наконечников - возможна потеря контакта
• Если нужна подсветка - выбирайте аналогичные модели с пометкой “с подсветкой” или устанавливайте отдельные светодиодные элементы
• При замене старого выключателя - убедитесь, что новый механизм точно соответствует схеме 2×1-полюс; неверная схема вызывает короткое замыкание
• Этот выключатель SE (Потенциал) atn000317 идеально сочетается с рамками AtlasDesign - заказывайте их в одном комплекте для единого дизайна интерьера
