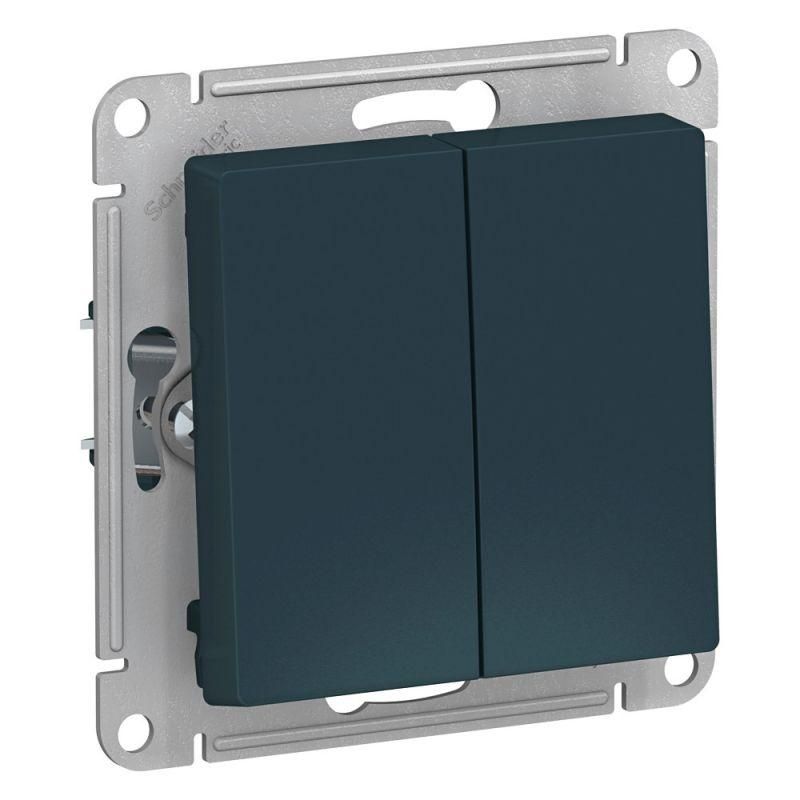

Выключатель 2-кл. AtlasDesign (сх. 2) 10А с самовозвратом механизм изумруд SE ATN000817 APC

Выключатель 2-клавишный с самовозвратом Systeme Electric артикула atn000817 — это механизм для скрытой установки, предназначенный для управления двумя группами освещения или нагрузок в бытовых и коммерческих сетях до 250 В. Модель выполнена в цвете изумруд, сочетает надежную механику и эргономичный дизайн серии AtlasDesign.

Назначение и область применения

Выключатель 2-клавишный с самовозвратом Systeme Electric используется для включения и отключения двух независимых световых цепей — например, основного и дополнительного освещения в комнате, зонирования в офисе или управления оборудованием на производстве. Самовозврат означает, что после нажатия клавиша автоматически возвращается в исходное положение — это удобно для временных команд, таких как включение света в коридоре или туалете. Подходит для жилых домов, квартир, гостиниц, административных зданий и объектов с малой мощностью нагрузки.

Технические характеристики

• Номинальное напряжение: 250 В — совместим с бытовыми сетями 220–240 В
• Номинальный ток: 10 А — рассчитан на нагрузку до 2,2 кВт (при 220 В)
• Количество клавиш: 2 — каждая управляет своей цепью
• Схема подключения: 2×1-полюс — два отдельных контакта, каждый замыкает одну фазу
• Способ включения: клавишный с самовозвратом — кнопка возвращается в нейтральное положение после нажатия
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли; предназначен только для внутренней установки
• Материал корпуса: термопласт (ABS-пластик) — прочный, устойчив к царапинам и УФ-излучению
• Покрытие поверхности: матовое — снижает блики, не оставляет следов от пальцев
• Цвет: изумруд — декоративный оттенок, соответствует современным интерьерным решениям
• Габариты: 71×71×40 мм — стандартный размер для монтажных коробок
• Тип комплектации: механизм с накладкой — требует отдельной лицевой рамки
• Содержание галогенов: да — материал содержит галогены, не рекомендован для экологически чувствительных проектов

Совместимость и монтаж

Механизм Systeme Electric atn000817 предназначен для скрытой установки в стандартные монтажные коробки глубиной не менее 40 мм. Крепление осуществляется через винтовые лапки — они усилены для плотной фиксации в стене, предотвращая люфт. Для полноценной сборки требуется отдельная рамка серии AtlasDesign (не входит в комплект). Выключатель совместим с любыми стандартными накладками 71×71 мм, подходящими для систем типа Schuko или Legrand. Не поддерживает подсветку — её необходимо устанавливать отдельно, если требуется.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса I, работает в условиях температур от –10°C до +40°C. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не допускает использование во влажных помещениях (ванна, баня, улица). Применение вне указанных условий запрещено.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или расшатанных коробках
• Матовая поверхность не выгорает на солнце и не царапается при ежедневном использовании
• Цвет изумруд позволяет легко интегрировать выключатель в дизайнерские интерьеры без необходимости менять всю серию
• Автоматический самовозврат повышает комфорт и безопасность — не нужно удерживать клавишу
• Производится в рамках проверенной серии AtlasDesign — известной долговечностью и точностью сборки

Ограничения применения

• Не подходит для влажных помещений — IP20 не защищает от брызг и пара
• Не имеет встроенной подсветки — для подсвечивания потребуется отдельный модуль
• Требует установки внешней рамки — механизм не является готовым изделием “всё в одном”
• Содержит галогены — не рекомендуется для проектов с высокими экологическими требованиями (например, LEED, BREEAM)
• Подходит только для активных нагрузок до 10 А — не использовать для двигателей, нагревателей свыше 2,2 кВт

Примеры использования

• Управление светом в спальне: одна клавиша — потолочные светильники, вторая — ночник у кровати
• Освещение кухни: верхний свет и подсветка рабочей зоны
• Коридор и гардеробная — две отдельные группы освещения с возможностью включения одной из них
• Офисное помещение: основное освещение и локальные светильники над столами

Практические советы

• Перед монтажом убедитесь, что монтажная коробка имеет достаточную глубину (минимум 40 мм) и не деформирована
• При подключении соблюдайте полярность: L — фаза, N — ноль (хотя для выключателя это не всегда критично, но важно для будущего обслуживания)
• Выбирайте рамку того же цвета — изумрудная накладка будет лучше сочетаться с механизмом
• Если нужна подсветка — используйте отдельные LED-модули, совместимые с системой AtlasDesign
• Не перегружайте цепь — максимальная нагрузка 10 А (2,2 кВт); для более мощных устройств применяйте реле или контакторы
• При замене старого выключателя — проверьте, чтобы новый имел такую же схему подключения (2×1-полюс)
