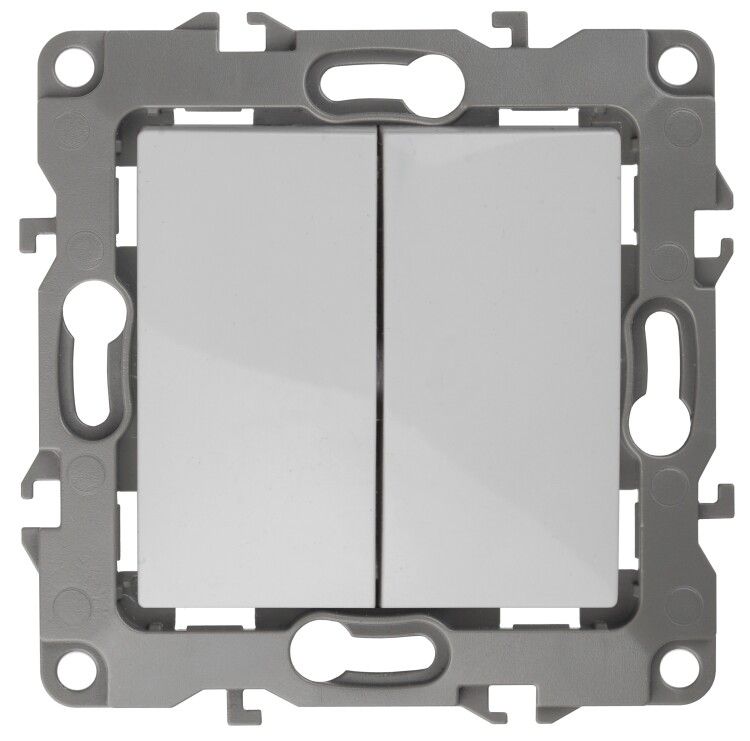

Выключатель двухклавишный скрытого монтажа белый 10А 250В автоматические (безвинтовые) ЭРА 12 12-1104-01 - Б0014645

Выключатель двойной 10А 250В IP20 белый 12-1104-01 от бренда Эра - это механический выключатель с двумя клавишами для внутренней установки в подрозетники. Подходит для управления двумя группами освещения или нагрузками до 10 А. Артикул 12-1104-01 входит в серию Эра 12 и совместим с рамками этой же серии.

Назначение и область применения

Выключатель двойной 12-1104-01 предназначен для коммутации осветительных приборов и других бытовых нагрузок в помещениях с нормальной влажностью. Каждая клавиша управляет отдельной цепью - например, двумя светильниками, люстрой с двумя режимами или зонами освещения. Удобен для установки в жилых домах, офисах, школах и других объектах, где требуется независимое управление несколькими источниками света. Не подходит для влажных помещений, улицы или мест с высокой запыленностью из-за степени защиты IP20.

Технические характеристики

• Количество клавиш: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (максимально допустимое - 250 В)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: внутренний (скрытый) - монтируется в подрозетник
• Тип подключения: безвинтовые клеммы - зажимы для быстрого и надёжного соединения проводов
• Схема подключения: двухполюсный - каждая клавиша разрывает один фазный провод
• Габариты: 68×68×45 мм
• Материал корпуса: термопласт (поликарбонат) - прочный, самозагасаемый, без галогенов
• Цвет: белый, глянцевая отделка
• Тип комплектации: механизм с накладкой - рамка продается отдельно
• Крепление: на лапки и винты - обеспечивает устойчивую фиксацию в подрозетнике

Совместимость и монтаж

Выключатель 12-1104-01 совместим только с рамками серии Эра 12. Для установки нужен стандартный подрозетник диаметром 68 мм. Механизм крепится в подрозетнике как за счёт распорных лапок, так и с помощью винтов - можно выбрать наиболее удобный способ в зависимости от состояния стены. Безвинтовые клеммы позволяют вставить провода до упора - они зажимаются автоматически. Обязательно проверьте, что сечение провода соответствует требованиям (обычно 0,5–2,5 мм2). Рамки не входят в комплект - необходимо заказать отдельно:

• Однопостовые: 12-5001-xx, 12-5101-xx
• Двухпостовые: 12-5002-xx, 12-5102-xx
• Трёхпостовые: 12-5003-xx, 12-5103-xx
• Четырёхпостовые: 12-5004-xx, 12-5104-xx
• Пятипостовые: 12-5005-xx, 12-5105-xx

Цвет рамок обозначен кодом xx: 01 - белый, 02 - слоновая кость, 03 - алюминий и другие. Цвет механизма всегда белый - он виден только через рамку.

Безопасность и стандарты

Выключатель двойной 12-1104-01 изготовлен из материала без галогенов, что снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых электроустановок в России. Степень защиты IP20 исключает доступ к токоведущим частям пальцами или инструментами, но не защищает от попадания пыли и влаги - поэтому применение ограничено сухими помещениями.

Преимущества

• Автоматические клеммы - не требуют отвертки, надёжно фиксируют провода даже при многократном подключении
• Два варианта крепления - лапки + винты - повышают надёжность установки в старых или плохо подготовленных подрозетниках
• Парные клеммы - позволяют легко организовать шлейфовое подключение между соседними выключателями
• Унифицированная система - совместимость с широким спектром рамок Эра 12 позволяет менять дизайн без замены механизма
• Глянцевая поверхность - легко моется, не царапается при обычной эксплуатации

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, кухня без защиты)
• Не подходит для установки на улице, в подъездах, чердаках или других местах с возможностью попадания пыли и влаги
• Имеет максимальную мощность 2,2 кВт - не используется для нагревательных приборов выше этого значения
• Подсветка в комплект не входит - если нужна подсветка клавиш, придётся выбирать другую модель
• Требуется обязательная установка рамки - механизм без рамки не эстетичен и не защищён от внешнего воздействия

Примеры использования

• Управление двумя светильниками в комнате - основное освещение и ночник
• Контроль освещения в коридоре и на лестнице одним устройством
• Переключение между двумя группами точечных светильников в зале
• Замена старого выключателя в квартире с сохранением существующего подрозетника

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых клемм работа с проводами опасна
• Проверьте глубину подрозетника - механизм имеет высоту 45 мм, недостаточно глубокий подрозетник затруднит закрывание рамки
• При подключении шлейфа используйте парные клеммы - одна пара для входящего провода, вторая - для выходящего
• Выбирайте рамку того же цвета, что и другие элементы интерьера - белый механизм будет заметен, если рамка слишком темная
• Не используйте силу при вставке проводов - достаточно ввести их до упора; избыточное усилие может повредить клемму
• Если планируете использовать выключатель в системе “умный дом” - этот механизм несовместим с электронными модулями, так как полностью механический
