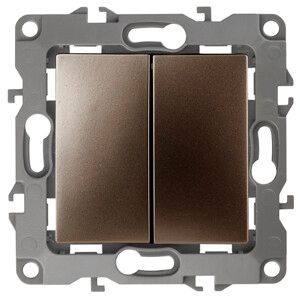

Переключатель 2-кл. СП Эра12 12-1106-13 10А IP20 250В 10AX механизм бронз. Эра Б0019296

Переключатель двойной 10А 250В, IP20, бронза, серия ЭРА 12, 12-1106-13 - устройство для коммутирования двух цепей в одной точке, предназначенное для скрытой установки в подрозетники. Подходит для управления освещением с двух мест, например, в коридорах, лестницах или спальнях. Механизм выполнен из термопласта, совместим с рамками серии ЭРА 12 и имеет безвинтовые клеммы для ускоренного монтажа.

Назначение и область применения

Переключатель двойной 12-1106-13 используется для переключения двух независимых групп нагрузок - например, двух рядов светильников или двух режимов освещения в одном помещении. Применяется в системах проходного управления: один переключатель устанавливается у входа, второй - у выхода, чтобы включить или выключить свет с обоих концов помещения. Удобен в жилых домах, офисах, общественных зонах и на объектах с длинными коридорами.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В - работает в сетях переменного тока до этого значения
• Количество клавиш: 2 - управляет двумя отдельными цепями одновременно
• Схема подключения: переключатель на два направления - реализует функцию проходного выключателя
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к нагреву, не горюч
• Способ подключения: безвинтовые клеммы - зажимают провода механически, без инструментов
• Габариты: 68×45×68 мм - соответствует стандартному подрозетнику
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Цвет: бронза (код 8014) - матовая отделка, не отражает свет, маскирует следы пальцев
• Подсветка: отсутствует - не требует дополнительного питания
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Механизм 12-1106-13 устанавливается в стандартные подрозетники глубиной не менее 45 мм. Крепление осуществляется двумя способами: через распорные лапки и винты - обеспечивает надёжную фиксацию даже в старых или слегка повреждённых отверстиях. Для завершения внешнего вида требуется отдельно приобрести декоративную рамку. Совместимы рамки серии ЭРА 12:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цветовые коды xx: белый (01), слоновая кость (02), алюминий (03), шампань (04), антрацит (05), чёрный (06), ольха (07), вишня (08), дуб (09), венге (10), сосна (11) и другие. Рамки ЭРА 12 Сатин имеют матовую фактурную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие подсветки исключает риск паразитных токов и помех в чувствительных устройствах. Материал корпуса не содержит галогенов - снижает опасность образования ядовитых веществ при высоких температурах. Соответствует ГОСТ Р 50030.2 и IEC 60669-1 для бытовых выключателей.

Особенности конструкции

Безвинтовые клеммы позволяют вставить провод до упора - он фиксируется пружинным зажимом. Парные клеммы внутри механизма соединены между собой - это позволяет легко организовать шлейфовое подключение нескольких переключателей в цепи. Механизм имеет металлические контактные группы, рассчитанные на 10 000 операций включения/выключения. Корпус уплотнён для предотвращения попадания пыли внутрь, хотя степень защиты IP20 не предусматривает герметичность.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономия времени при установке
• Универсальное крепление - можно использовать как на лапках, так и на винтах
• Широкий выбор рамок - легко подобрать под любой интерьер
• Матовая поверхность - не царапается, не блестит, хорошо сочетается с современным дизайном
• Надёжная фиксация проводов - минимизирует риск ослабления контакта со временем

Ограничения применения

Не предназначена для использования во влажных помещениях - IP20 не защищает от брызг и пара. Не рекомендуется для установки в банях, душевых, на улице или в сырых подвалах. Не подходит для управления мощностью выше 2,3 кВт на одну цепь. Не следует применять в цепях с частыми импульсными нагрузками (например, светодиодные драйверы без корректора коэффициента мощности) - возможны скачки тока и преждевременный износ контактов.

Примеры использования

• Освещение лестницы: один переключатель у входа, второй - у верхней площадки
• Две зоны освещения в спальне: основной свет и ночник
• Управление светом в длинном коридоре с двух сторон
• Комбинированное управление люстрой и точечными светильниками в комнате

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - оптимально для 10 А
• Обязательно проверьте соответствие диаметра подрозетника - механизм требует отверстие не меньше 68 мм в ширину
• Перед установкой отключите питание - даже при использовании безвинтовых клемм есть риск поражения током
• Выбирайте рамки того же цвета - бронза (8014) лучше всего сочетается с цветами 05 (антрацит), 06 (чёрный), 09 (дуб)
• Не затягивайте винты слишком сильно - они служат лишь для дополнительной фиксации, основная нагрузка берётся на лапки
• Если нужна подсветка - выбирайте другую модель; этот переключатель её не имеет и не поддерживает
