Переключатель 2-кл. СП Эра12 12-1106-12 10А IP20 250В 10AX механизм графит Эра Б0019295

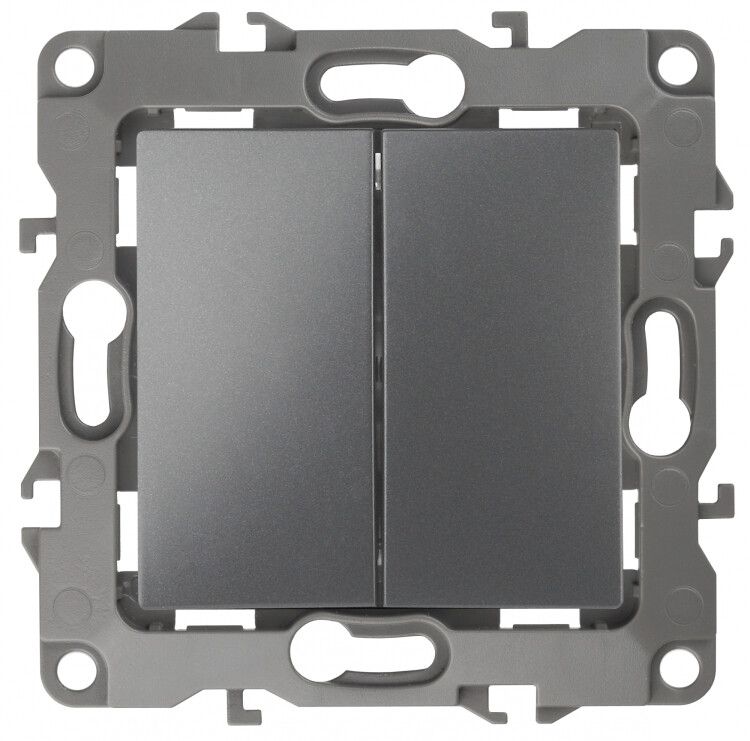

Переключатель двойной 10А 250В, IP20, графит, серия ЭРА 12, 12-1106-12 - устройство для коммутирования двух цепей в одной точке, предназначенное для скрытой установки в подрозетники. Подходит для управления освещением с нескольких мест, особенно удобен в длинных коридорах, лестницах и спальнях. Механизм выполнен из термопластика без галогенов, совместим с рамками серии ЭРА 12.

Назначение и область применения

Переключатель двойной 12-1106-12 используется для переключения двух независимых групп нагрузок - например, двух рядов светодиодных лент, люстр с двумя режимами работы или освещения в двух смежных помещениях. Применяется в системах проходного управления: один переключатель устанавливается в начале маршрута, второй - в конце, позволяя включить/выключить свет с обоих концов. Удобен в частных домах, многоэтажках, офисах и общественных зонах.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В - работает в сетях переменного тока до этого значения
• Количество клавиш: 2 - две отдельные группы контактов, каждая управляет своей цепью
• Схема подключения: переключатель на два направления - реализует функцию проходного выключателя
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: термопласт, без галогенов - самозагасаемый, безопасен при перегреве
• Монтажная плата: да - позволяет использовать стандартную платформу для сборки
• Количество модулей: 2 - занимает два стандартных модуля в распределительном щите
• Цвет: графит (7024) - матовая отделка, маскирует следы пыли и потираний
• Габариты: 68×45×68 мм - соответствует стандартным подрозетникам глубиной ≥50 мм
• Способ подключения: безвинтовые клеммы - зажимы с рычажком для быстрого закрепления провода
• Тип комплектации: механизм с накладкой - рамка продается отдельно

Совместимость и монтаж

Механизм 12-1106-12 устанавливается в стандартные металлические или пластиковые подрозетники. Крепление осуществляется одновременно через распорные лапки и винты - обеспечивает плотную фиксацию даже в старых отверстиях. Для подключения используются безвинтовые клеммы: достаточно вставить подготовленный провод (до 2,5 мм2) и опустить рычажок. Обязательно соблюдайте полярность: L - вход, L1/L2 - выходы к нагрузкам. Соединение между парными клеммами выполнено внутренним шлейфом - не требует внешних перемычек.

Рамки серии ЭРА 12 совместимы полностью. Выбирайте подходящую по числу постов:

• Один пост: 12-5001-xx / 12-5101-xx
• Два поста: 12-5002-xx / 12-5102-xx
• Три поста: 12-5003-xx / 12-5103-xx
• Четыре поста: 12-5004-xx / 12-5104-xx
• Пять постов: 12-5005-xx / 12-5105-xx

Цвета рамок: белый (01), слоновая кость (02), антрацит (05), черный (06), деревянные оттенки (07–11), декоративные тона (21–29). Цвет механизма - графит - хорошо сочетается с темными и нейтральными рамками.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Конструкция исключает случайное замыкание при нормальной эксплуатации. IP20 не предусматривает защиту от брызг - запрещена установка в ванных, банях, на улице или сырых помещениях.

Преимущества

• Быстрая установка благодаря безвинтовым клеммам - экономит время при монтаже
• Шлейфовое соединение внутри механизма - не нуждаются в дополнительных перемычках
• Устойчивая фиксация: двойной способ крепления (лапки + винты) предотвращает люфт
• Матовая поверхность - не царапается легко, не оставляет отпечатков пальцев
• Совместимость с широкой линейкой рамок - можно менять стиль интерьера без замены механизма

Ограничения применения

• Не предназначен для влажных сред - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой, в подвале без сушки воздуха
• Максимальная мощность нагрузки - 2,3 кВт на одну клавишу; не подходит для мощных тепловых приборов (электрокотлы, духовые шкафы)
• Требуется наличие подрозетника - не поверхностную установку
• Не имеет подсветки - невозможно найти положение клавиш в темноте
• Запрещено открывать корпус во время эксплуатации - внутренние части находятся под напряжением

Примеры использования

• Освещение лестницы: одна клавиша управляет светом на первом этаже, вторая - на втором
• Две зоны в комнате: основное освещение и ночник - каждый контролируется отдельной клавишей
• Проходное управление в коридоре: три точки управления одним светильником - требуется ещё один аналогичный переключатель
• Управление двумя светильниками в гардеробной: верхний свет и подсветка полок

Практические советы

• Выбирайте рамку того же цвета или контрастнее - графит отлично смотрится с антрацитом, чёрным или древесными оттенками
• Проверьте глубину подрозетника перед монтажом: минимально 50 мм, чтобы поместились все элементы
• При использовании многожильного провода - обязательно обжмите конец наконечником, иначе контакт будет нестабильным
• Не затягивайте клеммы слишком сильно - это повредит медную жилу
• Если используете в схеме трёхпозиционного управления - вам потребуются два таких переключателя и один перекрестный
• При замене старого устройства - отключите питание, проверьте отсутствие напряжения тестером
