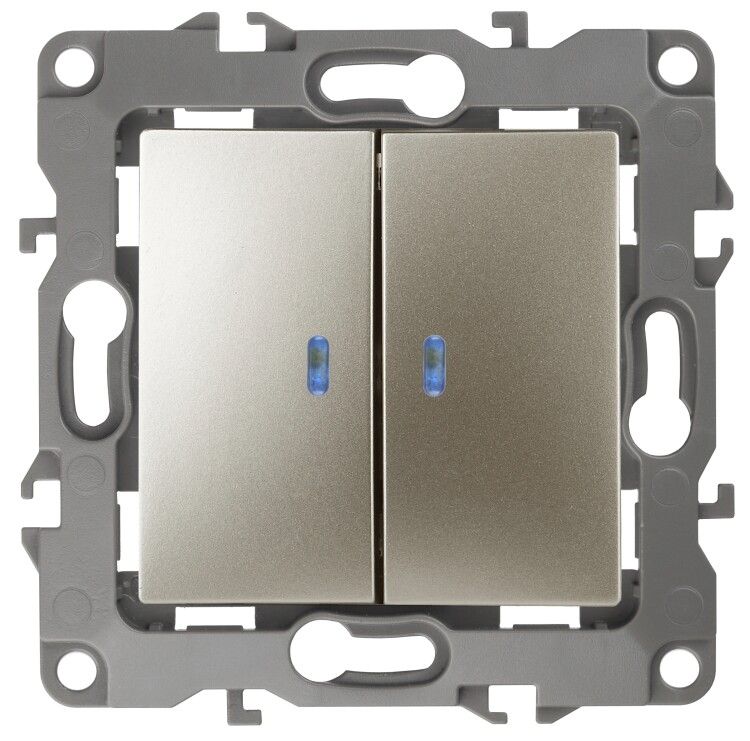

Выключатель двухклавишный скрытого монтажа с подсветкой шампань 10А 250В автоматические (безвинтовые) ЭРА 12 12-1105-04 - Б0014660

Выключатель двойной с подсветкой ЭРА 12, артикул 12-1105-04 - устройство для коммутирования двух групп освещения с индикацией положения в темноте. Подходит для скрытой установки в квартирах, офисах и других помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Выключатель двойной с подсветкой ЭРА 12 предназначен для включения и выключения двух независимых групп светильников - например, основного и ночного освещения, люстры и бра, или зон в комнате. Светодиодная подсветка позволяет легко найти выключатель в темноте, что особенно удобно в спальне, коридоре или детской. Устройство рассчитано на работу в сетях с напряжением до 250 В и током до 10 А, поэтому подходит для большинства бытовых нагрузок: ламп накаливания, светодиодных и энергосберегающих источников света.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: 2 (двухполюсное управление)
• Тип управления: механический переключатель
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только внутри помещений
• Подсветка: светодиодная, работает в выключенном состоянии
• Материал корпуса: термопласт (поликарбонат), устойчив к нагреву и ударным нагрузкам
• Отделка: матовая поверхность, цвет шампань (1036)
• Габариты: 75×45×75 мм
• Количество модулей: 2 (стандартный размер для установки в одиночный подрозетник)
• Состав: безгалогенный материал - безопасен при возгорании
• Монтажная плата: есть - обеспечивает надёжную сборку внутренних контактов
• Сигнальный контакт: есть - позволяет использовать выключатель в системах контроля состояния (например, для сигнализации включения)

Совместимость и монтаж

Выключатель ЭРА 12 12-1105-04 устанавливается в стандартный подрозетник глубиной 40–50 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - это повышает устойчивость при использовании тяжёлых рамок. Для подключения проводов используется безвинтовой зажим: достаточно вставить жилу кабеля в отверстие до щелчка - контакт надёжно фиксируется. Оба входа и выходы имеют парные клеммы, позволяющие организовать последовательное соединение (шлейф) между соседними выключателями. Механизм совместим с рамками серии ЭРА 12 и ЭРА 12 Сатин. Рамки продаются отдельно: для одного поста - 12-5001-xx, для двух - 12-5002-xx и так далее. Цвет рамки должен соответствовать цвету механизма (код 04 - шампань).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. Материал корпуса - безгалогенный, что снижает выделение токсичных веществ при перегреве. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных зон. Не рекомендуется устанавливать в ванных комнатах, кухнях с высокой влажностью или на улице. Соответствие стандартам IEC 60669-1 и ГОСТ Р 50030.2 реализовано на уровне производства, документация доступна у производителя.

Преимущества

• Быстрый монтаж благодаря безвинтовому зажиму - не требует отвертки для подключения
• Индикация положения в темноте - светодиод не слепит, но хорошо виден
• Удобная форма и матовая отделка - не царапается, не оставляет следов пальцев
• Широкая совместимость с рамками ЭРА 12 - можно выбрать любой цвет и стиль
• Надёжная конструкция с монтажной платой - минимизирует риск плохого контакта

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Не предназначен для управления мощными нагрузками выше 2,5 кВт (при 220 В)
• Требует отдельной рамки - механизм не является законченным изделием
• Не совместим с умными системами - только механическое управление
• Не рекомендован для установки в местах с постоянной вибрацией (например, рядом с насосами или вентиляторами)

Примеры использования

• Спальня: одна клавиша - потолочные светильники, вторая - ночник у кровати
• Коридор: включение света в холле и в тамбуре
• Зала: основное освещение и точечные светильники в нишах
• Офис: рабочая зона и зона отдыха

Практические советы

• Перед монтажом обязательно отключите питание - даже при безвинтовом зажиме работа с проводами требует соблюдения правил электробезопасности
• Проверьте глубину подрозетника: механизм имеет высоту 75 мм, недостаточно глубокий подрозетник затруднит установку
• Выбирайте рамку того же цвета - цвет механизма шампань (1036) идеально сочетается с рамкой 12-5002-04
• Если используете шлейфовое подключение, убедитесь, что все контакты плотно зафиксированы - один слабый контакт может вызвать перегрев
• Не закручивайте винты слишком сильно - они служат лишь для дополнительной фиксации, основная нагрузка принимается лапками
