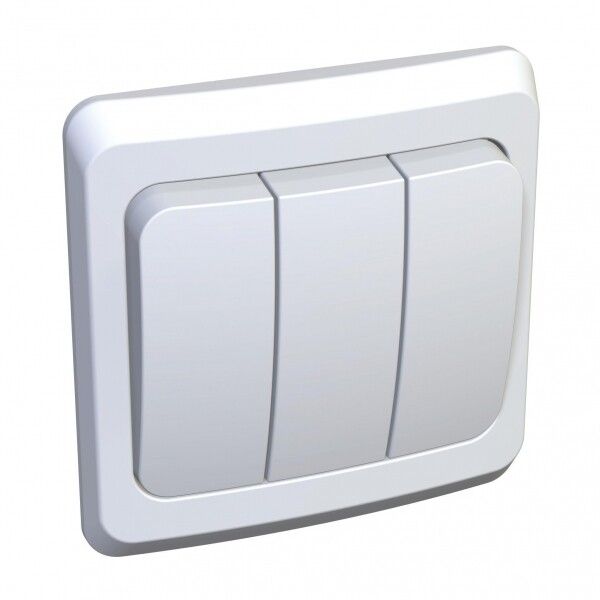

Выключатель трехклавишный ЭТЮД SE, 10 А, 250 В, IP20 Systeme Electric BC10-003B

Выключатель 3-клавишный скрытой установки 10А IP20 белый от Systeme Electric (артикул bc10-003b) - надёжное устройство для управления тремя группами освещения из одного места. Подходит для внутренней проводки в жилых и общественных зданиях, где требуется компактное решение без внешних элементов.

Назначение и область применения

Выключатель 3-клавишный скрытой установки 10А IP20 белый используется для коммутации трёх независимых цепей освещения - например, потолочных светильников, бра, подсветки ниш или декоративной подсветки. Устройство предназначено для постоянного монтажа внутри стен, что обеспечивает эстетичный вид интерьера. Применяется в квартирах, офисах, гостиницах и других помещениях с сухими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2300 Вт при напряжении 220–250 В
• Напряжение: 220–250 В переменного тока - совместим с бытовыми сетями РФ и стран СНГ
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода стандартного сечения для освещения
• Габариты: 81×81×47 мм - соответствует стандартным подрозетникам глубиной 45–50 мм
• Материал: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: белый, глянцевая отделка - легко сочетается с большинством интерьеров
• Подключение: схема 1+1+1 - каждая клавиша управляет своей отдельной фазой
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C
• Соответствие стандартам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель 3-клавишный скрытой установки 10А IP20 белый устанавливается в стандартный круглый подрозетник диаметром 68–70 мм. Крепление осуществляется двумя винтами на распорных лапках - достаточно затянуть их до плотного прилегания к стене. Для подключения используются клеммы, рассчитанные на провода сечением до 2,5 мм2. Нельзя использовать многожильные провода без опрессовки наконечника. Выключатель работает только с однополюсной схемой - каждый контакт управляет одной фазой, ноль и заземление проходят мимо устройства.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51324.1-2005, который соответствует международному МЭК 60669-1. Отсутствие галогенов делает материал безопасным при горении. Конструкция исключает доступ к токоведущим частям при установленной лицевой панели. Однако IP20 не обеспечивает защиту от влаги - запрещён монтаж в ванных комнатах, кухнях и других местах с повышенной влажностью.

Преимущества

• Компактный размер - занимает один подрозетник вместо трёх одноклавишных выключателей
• Глянцевая поверхность - легко моется, не собирает пыль
• Произведён в России - гарантирует соответствие местным нормам и срок службы в условиях российской сети
• Простая схема подключения - не требует сложной настройки
• Совместим с серией ETUDE - можно заменить другие элементы серии без переделки проводки

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, бассейн) - степень защиты IP20 не защищает от брызг
• Не подходит для управления мощными нагревательными приборами - максимальная нагрузка 2300 Вт, при превышении возможен перегрев
• Не имеет подсветки - в темноте невозможно найти клавиши без дополнительного освещения
• Не предусматривает заземление - не применяется в цепях с защитным заземлением (PE)

Примеры использования

• Управление тремя точечными светильниками в спальной комнате
• Контроль основного света, ночника и подсветки гардеробной в одном месте
• Переключение освещения в коридоре: вход, середина, выход
• Управление светом в студии: рабочая зона, отдых, декоративная подсветка

Практические советы

• При монтаже проверьте, чтобы подрозетник был глубже 47 мм - иначе выключатель будет торчать из стены
• Обязательно используйте провода сечением 1,5–2,5 мм2; более тонкий кабель может перегреться
• Если планируете подключать светодиодные лампы - учтите, что некоторые модели имеют малую нагрузку, которая может вызывать мерцание; лучше использовать выключатели с минимумом паразитного тока
• Для замены старого выключателя - отключите питание, проверьте отсутствие напряжения тестером, затем отсоедините провода по цветовой маркировке
• Выключатель 3-клавишный скрытой установки 10А IP20 белый от Systeme Electric совместим с другими изделиями серии ETUDE - можно собирать единый стиль в помещении
