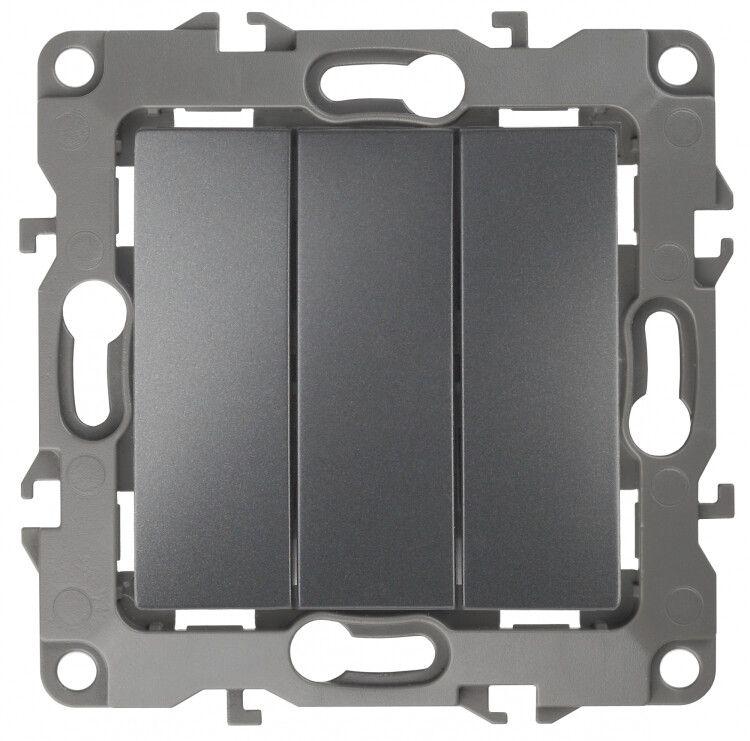

Выключатель трехклавишный скрытого монтажа графит 10А 250В винтовые зажимы ЭРА 12 12-1107-12 - Б0019299

Выключатель тройной 10А 250В, IP20, графит, серия ЭРА 12, механизм - это механический выключатель для скрытой установки, предназначенный для управления тремя группами освещения или нагрузок в жилых и офисных помещениях. Бренд ЭРА и артикул 12-1107-12 указывают на принадлежность к надёжной серии ЭРА 12, где акцент сделан на простоте монтажа и долговечности контактов.

Назначение и область применения

Выключатель тройной 10А 250В, IP20, графит, серия ЭРА 12, механизм используется для коммутации трёх независимых цепей освещения - например, люстр, бра, точечных светильников или бытовой техники. Подходит для установки в квартирах, домах, офисах, административных зданиях. Применяется там, где требуется управление несколькими источниками света одной кнопкой на каждую цепь. Не предназначен для управления мощными нагревательными приборами или двигателями свыше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждый полюс
• Номинальное напряжение: 250 В - работает в сетях до 250 В переменного тока
• Количество клавиш: 3 - три независимых переключателя в одном корпусе
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 45 мм
• Тип подключения: винтовые клеммы - надёжное соединение с медными проводами
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Габариты: 68×45×68 мм - совместим с большинством стандартных подрозетников
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Материал корпуса: термопласт (поликарбонат) - устойчив к перегреву и механическим повреждениям
• Цвет: графит (7024) - матовая отделка, не отражает грязь и царапины
• Подсветка: отсутствует - не имеет индикаторов состояния
• Содержание галогенов: нет - соответствует экологическим нормам RoHS
• Комплектация: механизм с накладкой и монтажной платой - рамка продается отдельно

Совместимость и монтаж

Выключатель тройной 10А 250В, IP20, графит, серия ЭРА 12, механизм устанавливается в стандартный подрозетник диаметром 68 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - что обеспечивает надёжную фиксацию даже в старых или слегка деформированных отверстиях. Для подключения используются винтовые клеммы с зажимом - провода зачищаются на 8–10 мм. Особенность: парные клеммы позволяют выполнять шлейфовое подключение между соседними выключателями без дополнительных перемычек. Монтажная плата уже встроена - не требует внешней сборки. Рамки серии ЭРА 12 совместимы, но приобретаются отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса самозатухающий, не распространяет горение. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение в ванных комнатах, банях и на улице запрещено. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Уникальные клеммы ЭКСПЕРТ - обеспечивают плотный контакт без проскальзывания проводов
• Шлейфовое подключение - экономит время при монтаже нескольких выключателей в ряд
• Двойной способ крепления - гарантирует устойчивость в любых условиях подрозетника
• Матовый графитовый цвет - маскирует следы эксплуатации и легко сочетается с современным дизайном
• Компактные размеры - позволяет использовать в ограниченных пространствах

Ограничения применения

• Не подходит для помещений с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено использование для нагрузок выше 10 А на один полюс - превышение вызывает перегрев и выход из строя
• Не имеет подсветки - невозможно определить положение клавиш в темноте
• Требуется отдельная покупка декоративной рамки - механизм не является готовым изделием без неё
• Не совместим с системами автоматизации (умный дом) - только механическое управление

Примеры использования

• Управление тремя зонами освещения в спальне: потолочные светильники, ночники и бра над кроватью
• Коммутация света в коридоре: вход, середина, выход
• Переключение освещения в рабочем кабинете: основной свет, лампа на столе, подсветка книжных полок
• Управление тремя группами LED-лент в нишах или подвесных потолках

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - оптимально для 10 А
• Зачищайте концы проводов точно на 8–10 мм - меньше не будет хорошего контакта, больше - риск замыкания
• Проверьте внутренний диаметр подрозетника перед установкой - он должен быть минимум 68 мм
• Выбирайте рамки ЭРА 12 того же цвета - другие серии могут иметь отличия по форме и посадке
• Не затягивайте винты клемм слишком сильно - можно повредить пластиковые элементы внутри
• Если выключатель установлен рядом с ванной или кухней - убедитесь, что нет риска попадания влаги на устройство
