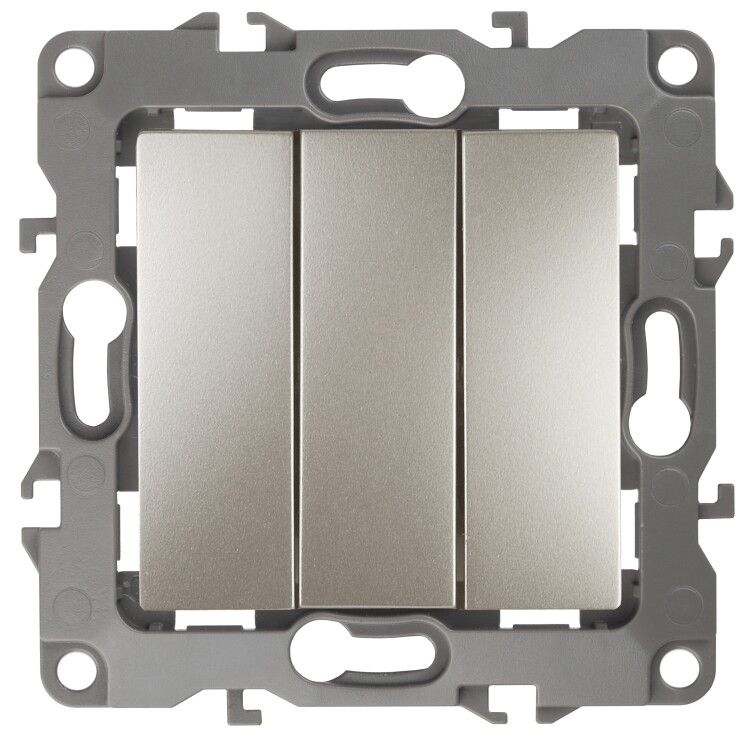

Выключатель трехклавишный скрытого монтажа шампань 10А 250В автоматические (безвинтовые) ЭРА 12 12-1107-04 - Б0014672

Выключатель тройной 10 ампер 250 вольт IP20 шампань от бренда ЭРА (артикул 12-1107-04) - это механический выключатель для скрытой установки, предназначенный для коммутации трех групп освещения в помещениях с нормальными условиями эксплуатации. Устройство совмещает надежную фиксацию проводов, удобный монтаж и элегантный матовый декор, подходящий для интерьеров в классическом и современном стиле.

Назначение и область применения

Выключатель тройной 10 ампер 250 вольт IP20 шампань используется для управления тремя независимыми цепями освещения - например, люстрой, точечными светильниками и ночным освещением. Подходит для квартир, офисов, гостиниц и других помещений с внутренней проводкой. Применяется исключительно в сухих помещениях, где отсутствует риск попадания воды или пыли на устройство. Не предназначен для уличного использования или влажных зон (ванная, кухня, подвал).

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, до 20 светодиодных ламп по 10 Вт каждая).
• Номинальное напряжение: 250 В - соответствует стандартному сетевому напряжению в России и странах СНГ.
• Количество клавиш: 3 - управляет тремя отдельными световыми контурами.
• Тип управления: механическое - надежное, без электроники, долговечное при частых переключениях.
• Степень защиты: IP20 - защищен от прикосновения пальцами и крупными предметами, но не от пыли и влаги.
• Способ подключения: винтовые клеммы - позволяют плотно зажать одножильные и многожильные провода (с предварительной опрессовкой).
• Материал корпуса: термопласт (поликарбонат) - устойчив к нагреву, не содержит галогенов, безопасен при возгорании.
• Габариты: 75×45×75 мм - стандартный размер для монтажа в подрозетники глубиной не менее 50 мм.
• Количество модулей: 2 - занимает два стандартных модульных места в распределительной коробке.
• Отделка: матовый шампань (цвет 1036) - неброский, гармонирует с большинством дизайнов интерьера.
• Подсветка: отсутствует - не требует дополнительного питания, не создает мерцания в темноте.

Совместимость и монтаж

Выключатель тройной 10 ампер 250 вольт IP20 шампань монтируется в стандартные металлические или пластиковые подрозетники. Крепление осуществляется двумя способами: на распорные лапки и через винты - что обеспечивает устойчивую фиксацию даже в старых или слегка поврежденных отверстиях. Для сборки требуется только отвертка.

Механизм не имеет собственной рамки - она продается отдельно. Совместим с сериями рамок ЭРА 12 и ЭРА 12 Сатин:

• Однопостовые: 12-5001-xx / 12-5101-xx (цвет шампань - xx=04)
• Двупостовые: 12-5002-xx / 12-5102-xx
• Трехпостовые: 12-5003-xx / 12-5103-xx - идеально подходят для этого выключателя
• Четырехпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Схема подключения: 3×1-полюс - каждая клавиша замыкает свою фазную линию. На клеммах предусмотрены парные контакты - можно организовать шлейфовое подключение между соседними выключателями без дополнительных перемычек.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса - безгалогенный поликарбонат - не выделяет токсичных веществ при перегреве. Клеммы выполнены из медного сплава с антикоррозийным покрытием. Выдерживает рабочую температуру от –25C до +40C. Не рекомендовано использование в местах с высокой вибрацией или постоянными перегрузками выше 10 А.

Преимущества

• Уникальные клеммы ЭКСПЕРТ - обеспечивают прочное и долговечное соединение даже с многожильными проводами без опрессовки.
• Шлейфовое подключение - экономит время при монтаже нескольких выключателей в ряд.
• Два варианта крепления - гарантируют надежную установку в любых условиях.
• Матовая отделка - не царапается, не отражает свет, легко моется.
• Совместимость с широкой линейкой рамок - позволяет менять стиль интерьера без замены механизма.

Ограничения применения

• Не подходит для влажных помещений - степень защиты IP20 не защищает от брызг и пара.
• Не рассчитан на мощность более 2,2 кВт на одну клавишу - превышение вызывает перегрев и выход из строя.
• Требует наличия подрозетника - не монтируется на стену напрямую.
• Не имеет подсветки - в темноте невозможно найти клавиши без внешнего освещения.
• Не совместим с автоматическими системами управления (умный дом) - только ручное управление.

Примеры использования

• Комната с люстрой, бра и ночником - каждая клавиша управляет своим источником света.
• Коридор с тремя группами точечных светильников - возможность включать только нужные участки.
• Офис с зонированием освещения: рабочая зона, зона отдыха, входная группа.
• Жилое помещение с возможностью последующего изменения дизайна - благодаря сменяемым рамкам.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером.
• Используйте провода с сечением 1,5–2,5 мм2 - оптимально для 10 А. Более толстые провода могут не войти в клеммы.
• Многожильные провода лучше опрессовать наконечниками - так снижается риск окисления и плохого контакта.
• Выбирая рамку, обращайте внимание на код цвета: для шампань используйте xx=04 (например, 12-5003-04).
• При закручивании винтов не переусердствуйте - перетяжка деформирует контактную площадку.
• Если выключатель установлен рядом с другими устройствами - учтите, что он занимает 2 модуля, и запланируйте место в щитке.
