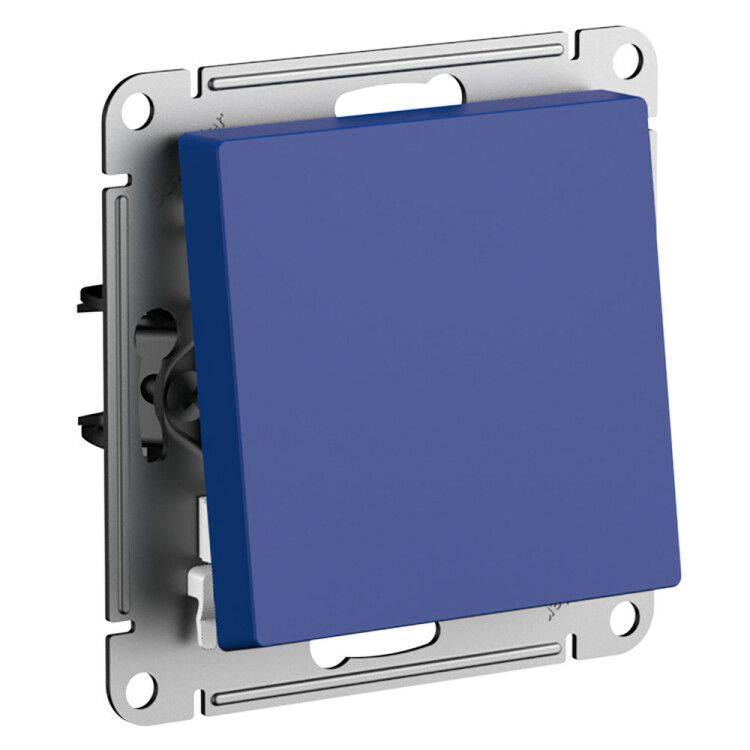

Выключатель AtlasDesign (сх. 1) 10AX с самовозвратом механизм аквамарин SE ATN001115 APC

Выключатель с самовозвратом, схема 1, 10А, механизм Аквамарин SE от Systeme Electric (артикул atn001115) - это надёжный однокнопочный переключатель для управления освещением или оборудованием в бытовых и коммерческих помещениях. Механизм предназначен для скрытой установки, работает в сетях до 250 В и рассчитан на нагрузку до 10 А.

Назначение и область применения

Выключатель с самовозвратом, схема 1, 10А, механизм Аквамарин SE используется для включения и автоматического возвращения в исходное положение после нажатия. Подходит для управления светом, вентиляторами, насосами и другим оборудованием с кратковременным режимом работы. Часто применяется в жилых домах, офисах, медицинских учреждениях и общественных зонах, где требуется удобное управление без постоянного удерживания кнопки.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип подключения: двухполюсный (2×1)
• Тип управления: клавиша/кнопка с самовозвратом
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 71 × 71 × 40 мм
• Материал корпуса: ABS-пластик
• Цвет: синий (аквамарин)
• Подключение: винтовые клеммы
• Крепление: винтовое
• Установка: скрытая (в монтажную коробку)
• Количество модулей: 0 - не требует DIN-рейки
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм Аквамарин SE совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепится через четыре винтовые лапки, которые обеспечивают плотную фиксацию даже в слегка повреждённых или старых коробках. Для монтажа используйте отвертку с плоским шлицем. Предварительно отключите питание. Подключайте провода к винтовым клеммам - затягивайте равномерно, чтобы избежать перекоса контакта. Накладка уже встроена - внешняя рамка не нужна.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от влаги - не применять в сырых помещениях, банях, на улице или в местах с высокой запылённостью. Материал корпуса - ABS-пластик, устойчивый к механическим воздействиям и УФ-излучению, что снижает риск потери цвета при длительном свете.

Преимущества

• Автоматический возврат клавиши - не требует удержания, удобен для временного включения оборудования
• Усиленные монтажные лапки - прочнее стандартных, меньше деформируются при установке
• ABS-пластик - долговечный материал, не трескается и не желтеет со временем
• Чёткая тактильная реакция - легко определить момент срабатывания
• Совместим с другими изделиями серии AtlasDesign - можно собирать единый стиль интерьера

Ограничения применения

• Не предназначен для влажных помещений - IP20 не допускает контакт с водой
• Не подходит для мощных устройств выше 2,5 кВт (при 250 В)
• Не имеет подсветки - в темноте сложно найти клавишу; при необходимости добавьте отдельную подсветку
• Не совместим с системами автоматизации без дополнительных реле
• Не рекомендован для установки в местах с частыми ударными нагрузками - например, рядом с дверями

Примеры использования

• Освещение в гардеробной - нажал, свет включился, отпустил - выключилось
• Вентиляция в туалете - активация на время пребывания
• Звонок или сигнализация в офисе - кратковременный импульс
• Электроинструмент на рабочем месте - безопасное включение/выключение одной рукой

Практические советы

• Перед установкой проверьте соответствие диаметра монтажной коробки - стандарт 68–72 мм, подходящий для габаритов 71×71 мм
• Не перетягивайте винты крепления - пластик может треснуть
• Если выключатель установлен в комнате с ярким светом, синий цвет будет хорошо заметен - идеально для современных интерьеров
• Для замены достаточно снять накладку и открутить два винта - никаких специальных инструментов не требуется
• При использовании в многоквартирных домах - сочетается с другими механизмами серии AtlasDesign по дизайну и цветовой гамме
