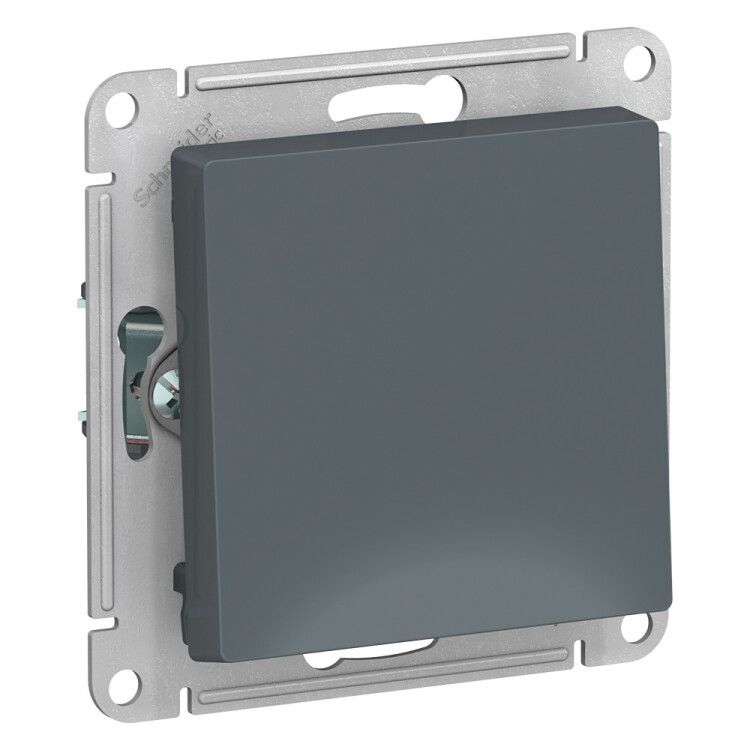

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм грифель SE ATN000715 APC

Кнопка нажимная схема 1, 10АХ, механизм, цвет грифель, с самовозвратом от Systeme Electric (артикул atn000715) — это однокнопочный выключатель с автоматическим возвращением в исходное положение, предназначенный для управления оборудованием в распределительных щитах и скрытых монтажных коробках. Подходит для работы в бытовых и промышленных сетях до 250 В и 10 А.

Назначение и область применения

Эта кнопка используется для временного включения или отключения оборудования — например, запуска двигателя, срабатывания сигнализации или активации аварийной остановки. Благодаря самовозврату она возвращается в начальное положение после отпускания, что делает её идеальной для операций, требующих постоянного воздействия. Применяется в системах управления станков, конвейеров, вентиляционных установок и других устройствах, где нужен точечный контроль. Монтируется внутрь стеновой коробки, поэтому подходит для скрытой проводки в помещениях.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В — совместима с однофазными сетями 220–240 В
• Количество клавиш: 1 — однокнопочное исполнение
• Тип управления: клавиша с механическим самовозвратом
• Степень защиты: IP20 — защищена от доступа пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм — соответствует стандартным монтажным коробкам
• Материал корпуса: термопласт (ABS-пластик) — прочный, устойчив к царапинам и УФ-излучению
• Цвет: серый (грифель) — матовая отделка, не бликуют
• Крепление: винтовое — надёжная фиксация в монтажной коробке
• Состав: без галогенов — безопаснее при горении, соответствует экологическим нормам

Совместимость и монтаж

Кнопка является механизмом с накладкой, предназначенным для установки в рамочные системы серии AtlasDesign. Совместима со стандартными монтажными коробками глубиной не менее 40 мм. Для монтажа требуется предварительно подготовить отверстие в стене под размер 71×71 мм. Крепится с помощью двух винтов на монтажных лапках — они усилены для снижения риска деформации при затяжке. Обязательно отключите питание перед установкой. После закрепления механизма сверху устанавливается декоративная рамка (не входит в комплект).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса II (двойная изоляция). Произведено в соответствии с международными стандартами IEC 60947-5-1 для кнопочных выключателей. Отсутствие галогенов в составе материала снижает риск образования токсичных газов при перегреве. Сертифицирована для использования в жилых и производственных зонах с нормальным уровнем влажности.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке, минимизируя люфт
• Матовая поверхность не царапается легко и не отражает свет
• ABS-пластик сохраняет форму и цвет даже при длительном использовании
• Самовозврат обеспечивает естественное отключение — не требует дополнительных элементов
• Поддерживается в рамках единой системы AtlasDesign — можно сочетать с другими элементами того же дизайна

Ограничения применения

• Не предназначена для открытого монтажа — IP20 не защищает от влаги, пыли и внешних воздействий
• Не подходит для помещений с высокой влажностью (ванная, баня, улица)
• Не рекомендуется для частого циклического включения более 1000 раз в час — возможен износ контактов
• Требуется использование с подходящей рамкой; без неё не имеет эстетического завершения

Примеры использования

• Запуск насоса в системе водоснабжения
• Активация аварийной остановки на станке
• Включение освещения в шкафу с электрооборудованием
• Сигнализация сброса состояния в пульте управления
• Локальный управляемый режим в системах автоматизации

Практические советы

• При выборе монтажной коробки проверьте, чтобы её внутренние размеры позволяли свободно поместить механизм 71×71×40 мм
• Не используйте эту кнопку для управления мощными нагревателями выше 2,5 кВт — превышение тока приведёт к выходу из строя
• Для долговечности избегайте ударных нагрузок на клавишу — не применяйте как рычаг
• Если планируете использовать в промышленной среде, дополняйте кнопку защитной рамкой и экраном от случайного нажатия
• Артикул atn000715 — часть серии AtlasDesign от Systeme Electric; другие элементы этой серии имеют одинаковый дизайн и совместимую систему крепления
