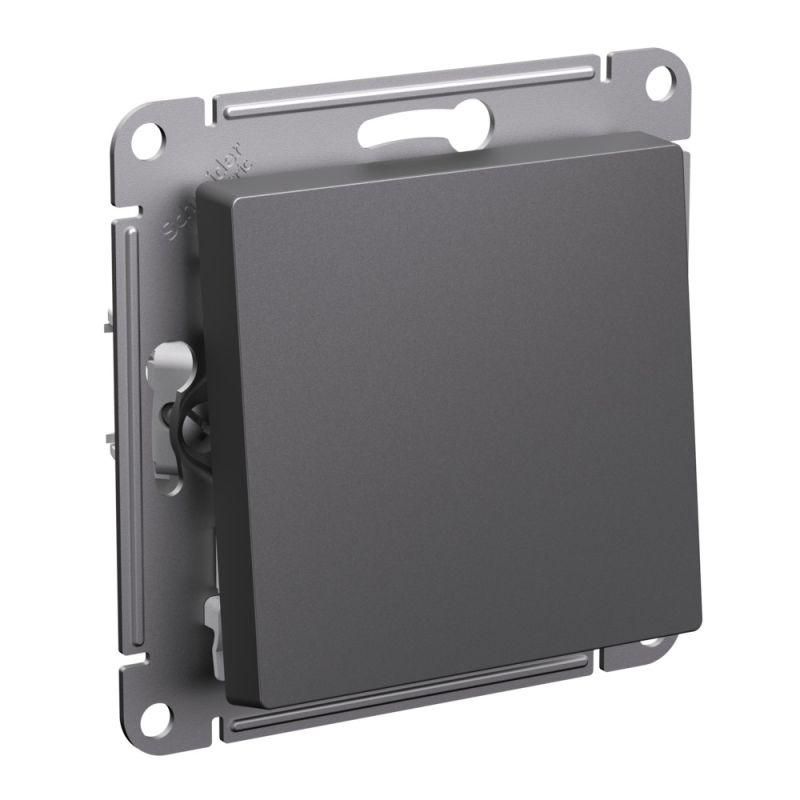

Выключатель AtlasDesign (сх. 1) 10AX с самовозвратом механизм базальт SE ATN001415 APC

Выключатель с самовозвратом SE (Потенциал) артикула atn001415 - компактный механизм серии AtlasDesign для скрытой установки в бытовых и офисных сетях до 250 В. Подходит для управления освещением и маломощными нагрузками, где требуется автоматический возврат клавиши в исходное положение.

Назначение и область применения

Этот выключатель предназначен для коммутирования однополюсных цепей переменного тока до 10 А и 250 В. Механизм с самовозвратом используется там, где необходимо возвращать клавишу в нейтральное положение после нажатия - например, для временного включения света в коридорах, туалетах, кладовых или сигнализационных системах. Применяется в жилых домах, офисах, общественных зданиях и других помещениях с внутренней проводкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Схема подключения: 1-полюсная
• Тип механизма: самовозвратный (клавиша возвращается в исходное положение после отпускания)
• Количество клавиш: одна
• Способ управления: кнопка/клавиша
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Цвет: черный
• Покрытие: матовое, без бликов
• Материал корпуса: термопласт (ABS-пластик)
• Состав: безгалогенный материал
• Тип серии: рамочная система AtlasDesign

Совместимость и монтаж

Выключатель SE atn001415 рассчитан на установку в стандартную монтажную коробку глубиной не менее 40 мм. Крепление осуществляется через винтовые лапки - они усилиены для надежной фиксации внутри коробки. Совместим со всеми лицевыми рамками серии AtlasDesign. Для монтажа требуются стандартные инструменты: отвертка, плоскогубцы, тестер напряжения. Перед установкой обязательно отключите питание!

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II (двойная изоляция). Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Сертифицирован для работы в условиях нормальной температуры окружающей среды (+5C…+40C). Не предназначен для установки во влажных помещениях или вне помещений из-за степени защиты IP20.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке - меньше люфта и шума при работе
• Матовый черный цвет не царапается легко и не выгорает под UV-светом
• Конструкция совместима с широкой линейкой рамок AtlasDesign - можно менять внешний вид без замены механизма
• Автоматический возврат клавиши предотвращает случайное длительное включение
• Безгалогенная формула материала повышает экологическую безопасность при утилизации

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвал) - степень защиты IP20 недостаточна
• Не предназначена для управления мощными нагрузками свыше 10 А (например, нагреватели, насосы)
• Не работает в условиях температур ниже +5C или выше +40C
• Подходит только для скрытой установки - не для открытой проводки
• Не совместим с другими сериями, кроме AtlasDesign - нельзя использовать с рамками от Legrand, ABB или других брендов

Примеры использования

• Освещение в гардеробной - клавиша нажимается при входе, затем возвращается в выключенное положение
• Сигнал тревожной кнопки в служебном помещении
• Временное включение вентилятора в туалете
• Управление ночником в спальне с автоматическим отключением

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в стене - стандартная монтажная коробка должна иметь внутренние размеры минимум 68×68 мм
• При подключении используйте медные провода сечением 0,75–2,5 мм2 - оптимально для 10 А
• Не затягивайте винты слишком сильно - это может деформировать пластиковую основу
• Если вы выбираете между обычным и самовозвратным выключателем - помните: первый остается в положении “вкл”, второй всегда возвращает себя в “выкл”
• Заменить механизм можно без демонтажа всей системы - достаточно снять декоративную рамку и открутить два винта
