Выключатель автоматический 1000А 3800lm ВА52-41-821810 УХЛ3 440В DC НР=400В AC КЭАЗ 293322

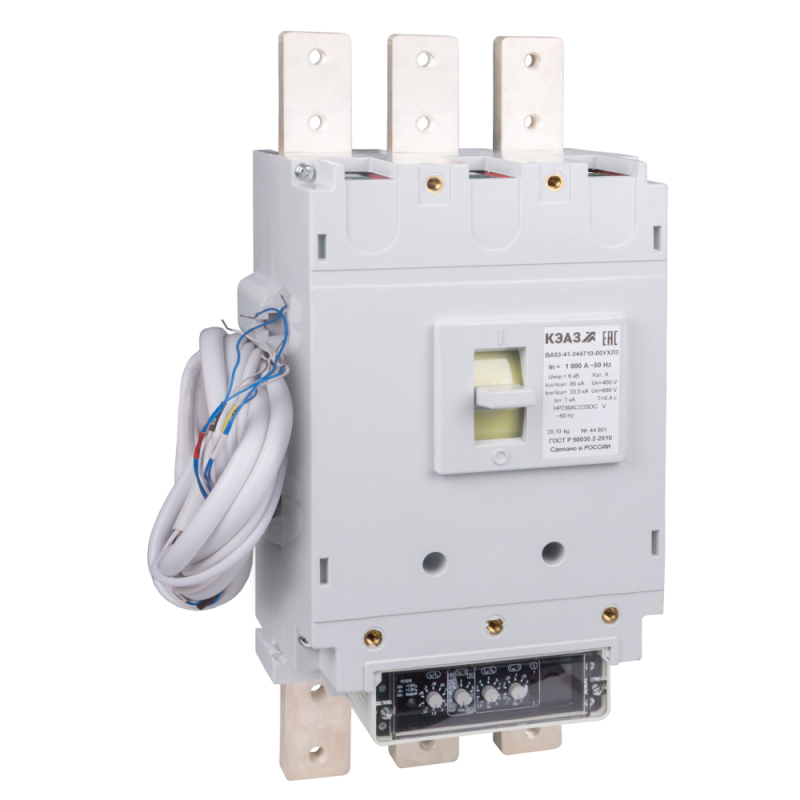

Автоматический выключатель ВА52-41-821810 от КЭАЗ - двухполюсный силовой аппарат в литом корпусе, рассчитанный на постоянный ток до 1000 А и напряжение 440 В, предназначен для надёжной защиты цепей от перегрузок и коротких замыканий. Модель подходит для промышленных систем с высокими токами, где требуется точная и быстрая отсечка аварийных режимов.

Назначение и область применения

Выключатель ВА52-41-821810 применяется в цепях постоянного тока (DC) до 440 В и переменного тока (AC) до 400 В, в том числе в системах с высокой мощностью: электродвигателях, сварочном оборудовании, батарейных массивах, тяговых установках и преобразователях частоты. Он обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку. Подходит для нечастых операций - до 6 включений/выключений в час. Прямые пуски асинхронных двигателей допускаются, но не рекомендуются для частого применения.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 440 В DC / 400 В AC
• Номинальная отключающая способность: 100 кА
• Количество полюсов: 2
• Диапазон настройки защиты от перегрузки: 500–1000 А
• Тип расцепителя: электромагнитный с полупроводниковым максимальным расцепителем на базе микроконтроллера Almega 16L
• Тип дополнительного расцепителя: независимый (для удалённого отключения)
• Степень защиты IP20: защищает от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Моторный привод: встроенный (обеспечивает дистанционное управление)
• Способ подключения: винтовые зажимы для силовых проводников
• Вспомогательные контакты: 4 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Конструкция: встраиваемое устройство фиксированной установки
• Условия эксплуатации: УХЛ3 - умеренный климат, с возможностью работы при температуре от −25C до +40C

Совместимость и монтаж

Выключатель ВА52-41-821810 монтируется на монтажную плату или жестко закрепляется в щите. Для правильной установки необходимо соблюдать требования к площадке: поверхность должна быть ровной, без вибраций, с достаточным свободным пространством вокруг для теплоотвода. Винтовые зажимы требуют затяжки моментом, соответствующим спецификации производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Моторный привод подключается отдельными слаботочными проводами - он совместим с внешними контроллерами и системами АСУ ТП. Вспомогательные контакты используются для сигнализации состояния (включен/отключен) и передачи сигналов в системы управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электромагнитный расцепитель обеспечивает мгновенное отключение при коротком замыкании, а полупроводниковый расцепитель Almega 16L позволяет точно задавать пороги перегрузки. Наличие независимого расцепителя гарантирует безопасное отключение даже при отказе основной цепи. IP20 не предусматривает защиту от пыли и влаги - применение вне герметичных шкафов запрещено.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для сетей с большими токами КЗ
• Гибкая настройка защиты от перегрузки в диапазоне 500–1000 А
• Встроенный моторный привод исключает необходимость внешних исполнительных механизмов
• Чёткий рычажковый привод даёт визуальный контроль положения аппарата
• Наличие 7 вспомогательных контактов упрощает интеграцию в системы автоматизации
• Изготовлен в литом корпусе - повышенная механическая прочность и долговечность

Ограничения применения

• Не предназначен для частых включений/отключений - более 6 раз в час снижает срок службы
• IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Поддерживает только два полюса - не подходит для трёхфазных цепей
• Напряжение выше 440 В DC или 400 В AC недопустимо - риск пробоя изоляции
• Не используется для защиты цепей с импульсными нагрузками без предварительной проверки совместимости

Примеры использования

• Защита цепей постоянного тока в солнечных электростанциях (PV-системы)
• Отключение питания тяговых приводов в метро и электровозах
• Щиты управления сварочных комплексов с большим током
• Центры распределения энергии на судах и железнодорожных депо
• Системы резервного питания на базе аккумуляторных батарей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 1000 А требуется медный кабель минимум 150–185 мм2
• При использовании моторного привода убедитесь, что питание на него подаётся согласно схеме - обычно 24 В DC или 220 В AC
• Настройте порог перегрузки не ниже минимальной рабочей нагрузки, но не выше 90% от номинала - оптимально 800–900 А
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя
• Для систем с высокой степенью автоматизации используйте вспомогательные контакты - они позволяют получать сигналы о состоянии выключателя ВА52-41-821810 в SCADA
• Не устанавливайте рядом с источниками тепла - перегрев влияет на работу полупроводникового расцепителя Almega 16L
