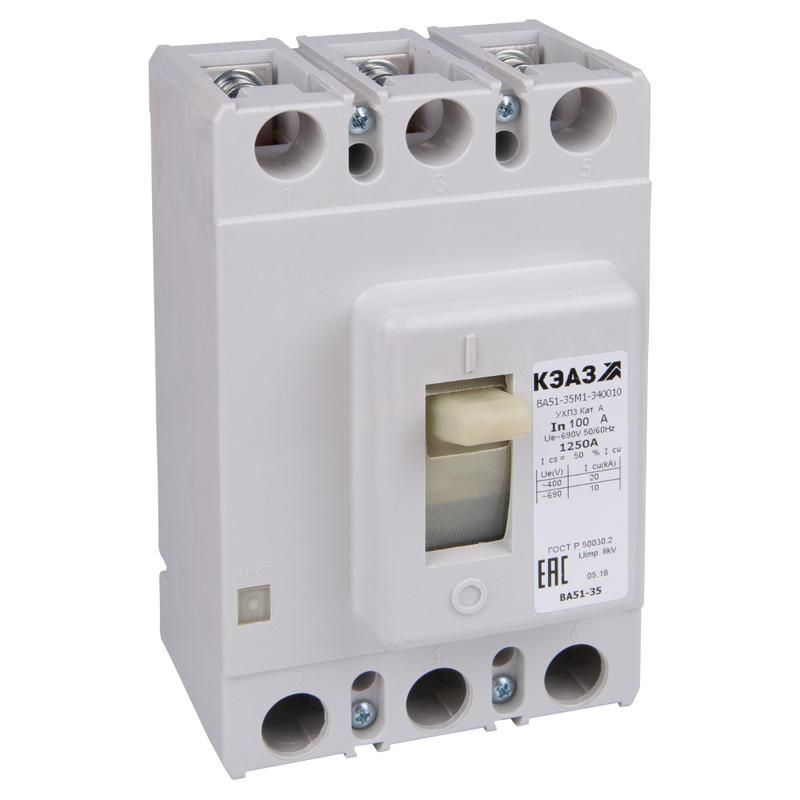

Выключатель автоматический 160А 1600Im ВА51-35М2-340010 УХЛ3 690В AC КЭАЗ 295983

Автоматический выключатель ВА51-35М2-340010 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 160 А и отключающей способностью 20 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Модель выполнена в литом корпусе, рассчитана на работу в сетях до 690 В переменного тока и устанавливается на монтажную плату.

Назначение и область применения

Выключатель ВА51-35М2-340010 используется для защиты электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 690 В. Он обеспечивает надёжную защиту от токов перегрузки и короткого замыкания, а также позволяет вручную включать и отключать нагрузку. Подходит для установки в щитах, распределительных устройствах, на пультах управления технологического оборудования - например, на станках, насосных станциях, конвейерах и других системах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток без срабатывания защиты;
• Число полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 690 В AC - рабочее напряжение сети; совместим с сетями до 440 В DC;
• Номинальная отключающая способность: 20 кА - способность безопасно прервать аварийный ток короткого замыкания;
• Диапазон срабатывания КЗ: 1600 А - порог сработки электромагнитного расцепителя (кратко-замыкание);
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки);
• Диапазон настройки защиты от перегрузки: жестко задан на 160 А - регулировка невозможна;
• Вид привода: ручной - управление осуществляется рычагом;
• Тип элемента управления: рычажковый - удобный для быстрого включения/выключения;
• Конструкция: стационарный - не предусматривает возможность извлечения из шасси;
• Степень защиты IP: IP20 - защита от предметов более 12 мм, но не от воды и пыли;
• Подключение: винтовые зажимы - подходят для медных проводов сечением согласно нормам;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление;
• Исполнение: УХЛ3 - умеренный и холодный климат, работает при температуре от −40 C до +40 C.

Совместимость и монтаж

Выключатель ВА51-35М2-340010 монтируется исключительно на монтажную плиту (панель) с помощью болтов через отверстия в основании. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не более 2 Нм) и использовать провода сечением, соответствующее значению 160 А - обычно 35–50 мм2 меди. Поскольку устройство стационарное, его невозможно демонтировать без отключения питания и отсоединения всех проводов. Отсутствие вспомогательных контактов ограничивает возможности автоматизации - для контроля состояния требуется внешняя система.

Безопасность и стандарты

Выключатель ВА51-35М2-340010 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на импульсы КЗ. Применение в условиях UHL3 гарантирует работоспособность в помещениях с контролируемым микроклиматом, но не во влажных средах или на открытых площадках.

Преимущества

• Устойчивость к высоким токовым нагрузкам благодаря прочному литому корпусу;
• Надёжная двойная защита - сочетание теплового и электромагнитного расцепления;
• Высокая отключающая способность (20 кА) делает её пригодной для промышленных объектов с мощными источниками питания;
• Простота механического управления - рычаг легко доступен даже в ограниченном пространстве;
• Совместимость с сетями до 690 В - шире диапазон, чем у большинства аналогичных моделей.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP20 недостаточна;
• Невозможно изменить порог срабатывания защиты от перегрузки - он жёстко установлен на 160 А;
• Отсутствие вспомогательных контактов исключает интеграцию в системы SCADA, PLC или сигнализации;
• Стационарная конструкция требует полного демонтажа при обслуживании или замене;
• Не предназначен для частых операций включения/отключения - не рассчитан на интенсивную коммутационную нагрузку.

Примеры использования

• Защита главного входа на промышленном станке с двигателем 75–90 кВт;
• Распределительный щит на заводе с питанием 690 В, где необходима защита трёхфазной линии;
• Щитовая на насосной станции с крупными насосами, работающими в режиме периодических пусков;
• Централизованное отключение группы потребителей при плановых работах.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 160 А используйте минимум 35 мм2 медного провода;
• Обязательно закрепите выключатель на металлической плите с равномерным давлением - перекос вызывает нагрев контактных групп;
• Не используйте этот автомат там, где нужна дистанционная сигнализация - выбирайте модель с вспомогательными контактами (например, ВА51-35М2-340010+AC);
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первых 100 циклов работы;
• Если ваша сеть имеет напряжение ниже 690 В - это не снижает эффективность защиты, но учтите, что минимальное напряжение для гарантированного срабатывания - 230 В.
