Выключатель автоматический 160А 2000Im ВА04-36-341810 УХЛ3 690В AC НР=110В AC/DC КЭАЗ 107593

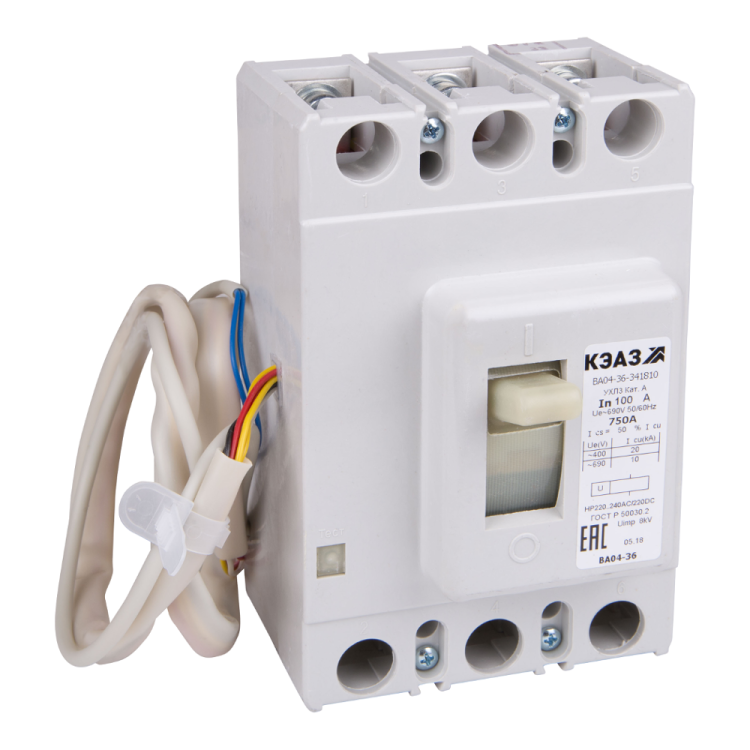

Автоматический выключатель ВА04-36-341810-160А-2000-690AC-НР110AC/DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока с номинальным током 160 А. Устройство обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата. Артикул 107593 соответствует серийному решению ВА04-36.

Назначение и область применения

Автоматический выключатель ВА04-36-341810-160А-2000-690AC-НР110AC/DC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на производствах с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях, в системах освещения и нагрева.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), 440 В постоянного тока (DC)
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка теплового расцепления: фиксированная - 160 А
• Уставка электромагнитного расцепления: 2000 А
• Частота: 50/60 Гц
• Диапазон рабочих температур: от -60 C до +40 C
• Климатическое исполнение: УХЛ3 - устойчив к холоду, влаге и перепадам температур
• Максимальное сечение кабеля: 70 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Тип подключения: винтовые зажимы
• Крепление: винтовое на монтажную плиту
• Способ монтажа: стационарный, на поверхность (не DIN-рейка)
• Тип элемента управления: рычажковый переключатель
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Дополнительный расцепитель: независимый, с питанием НР110AC/DC - позволяет удалённо отключить устройство при подаче напряжения 110 В переменного или постоянного тока
• Привод: ручной

Совместимость и монтаж

Автоматический выключатель ВА04-36-341810-160А-2000-690AC-НР110AC/DC-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используйте кабель сечением до 70 мм2 - более толстые провода не войдут в зажимы. Подключение выполняйте только при отключенном питании. Дополнительный расцепитель НР110AC/DC требует внешнего источника питания 110 В AC/DC; он не работает без него. Монтаж на DIN-рейку невозможен - конструкция не предусматривает такую возможность.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицировано в Реестре средств измерений под кодом РЭ-2518/20. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - не применяйте в сырых или запылённых помещениях без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Широкий диапазон рабочих температур (-60…+40 C) - надёжна в холодных регионах и неотапливаемых помещениях
• Независимый расцепитель НР110AC/DC - позволяет реализовать дистанционное отключение через PLC, кнопочные посты или аварийные системы
• Жёсткая механическая конструкция в литом корпусе - устойчива к вибрациям и ударным нагрузкам
• Фиксированная уставка перегрузки - не требует настройки после установки

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без бокса или шкафа
• Отсутствие возможности монтажа на DIN-рейку - требует специальной монтажной платы
• Напряжение дополнительного расцепителя - только 110 В AC/DC; другие значения не поддерживаются
• Максимальное сечение кабеля - 70 мм2; использование больших проводов повредит зажимы

Примеры использования

• Защита главного входа на промышленном конвейере с двигателем 110–130 кВт
• Отключение цепи нагрева в печи при превышении тока
• Обеспечение дистанционного отключения в системе водоснабжения через сигнал от датчика давления
• Щитовая защита в холодильных комплексах на Севере, где температура опускается ниже -40 C

Практические советы

• Проверьте соответствие сечения кабеля - не превышайте 70 мм2, чтобы не деформировать зажимы
• Подключите дополнительный расцепитель НР110AC/DC только к источникам с точным напряжением 110 В +-10%
• При монтаже на плату соблюдайте минимальные зазоры между контактами и другими деталями - согласно ГОСТ Р 50030.2
• Не используйте в качестве основного рубильника - этот выключатель не рассчитан на ежедневные коммутации
• Для работы в условиях повышенной влажности или пыли - поместите автоматический выключатель ВА04-36-341810-160А-2000-690AC-НР110AC/DC-УХЛ3 внутрь шкафа с классом защиты IP54+
