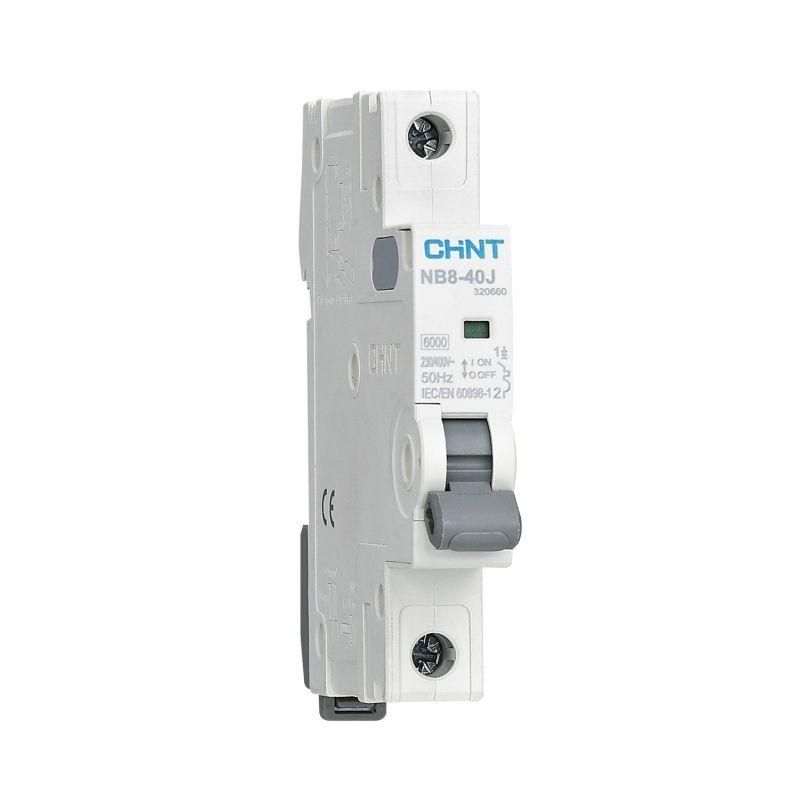

Выключатель автоматический NB8-40J 1P 10А 6кА х-ка C (R) | 320655 CHINT

Автоматический выключатель CHINT NB8-40J - это надежное устройство для защиты однофазной сети от перегрузок и коротких замыканий. Подходит для установки в бытовых и промышленных щитах, где важна компактность и точная отсечка тока. Номинальный ток 10 А, характеристика C и отключающая способность 6 кА делают этот выключатель оптимальным решением для групповой защиты освещения, розеточных контуров и маломощного оборудования.

Назначение и область применения

Автоматический выключатель CHINT NB8-40J предназначен для защиты электрических цепей переменного тока с напряжением до 230 В. Он защищает провода и оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в жилых домах, офисах, торговых помещениях и легкопромышленных объектах. Особенно эффективен там, где требуется высокая чувствительность к кратковременным скачкам тока - например, при запуске двигателей насосов, компрессоров или светодиодных светильников с бросками тока.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение для однофазной сети;
• Количество полюсов: 1 - управление одним фазовым проводником;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; идеальна для смешанных нагрузок с умеренными пусковыми токами;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (например, от молний или коммутаций);
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - требует установки внутри закрытого щита;
• Модульная ширина: 0,75 модулей (13,5 мм) - позволяет экономить место в распределительных щитах;
• Рабочая температура: от -35 C до +70 C - работает даже в холодных хранилищах и нагреваемых помещениях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Тип тока: переменный (AC) - не постоянный ток;
• Степень загрязнения: 3 - допускает наличие пыли и слабую конденсацию, типичную для промышленных помещений;
• Категория применения: A - обеспечивает координированную защиту с другими аппаратами в системе;
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, защищая нижестоящее оборудование.

Совместимость и монтаж

Выключатель CHINT NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина всего 13,5 мм позволяет разместить несколько аппаратов в одном ряду, что особенно важно в компактных щитах. Для подключения используются винты для медных кабелей сечением до 2,5 мм2. Также возможна установка гребёнчатой шины - удобно при организации нескольких цепей. Устройство совместимо со всеми элементами серии NB8: можно легко добавить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9 для удаленной управления и контроля состояния.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях степени загрязнения 3 и класса токоограничения 3, что подтверждает его надежность при возникновении аварийных ситуаций. Механическая долговечность - 15 000 операций включения/выключения, электрическая - 10 000, что обеспечивает срок службы более 10 лет при нормальной эксплуатации.

Преимущества

• Компактная форма - занимает меньше места в щите благодаря узкой модульной ширине;
• Яркий индикатор положения контакта - четко показывает состояние (включен / отключен / сработал);
• Выбор характеристики C - лучше других подходят для современных нагрузок с пусковыми токами (LED, ЭПРА, насосы);
• Поддержка дополнительных модулей - возможность доработки функционала без замены основного аппарата;
• Высокая термическая и механическая прочность корпуса - устойчив к внешним воздействиям в щитах.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц;
• Защита IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытые площадки или во влажных помещениях без дополнительной защиты;
• Максимальный ток 10 А - не подходит для мощных потребителей типа электрокотлов, сплит-систем или тепловых завес;
• Не имеет встроенной защиты от утечек тока - для защиты людей нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Обеспечение безопасности осветительных цепей с LED-лампами и драйверами;
• Щитовая защита для малых насосов, вентиляторов, принтеров и другого оборудования с пусковыми токами;
• Функциональный элемент в сборных щитах для многоквартирных домов, административных зданий и мастерских.

Практические советы

• При проектировании щита учтите, что один модуль = 13,5 мм - чтобы правильно рассчитать количество мест;
• Для цепей с часто включаемыми двигателями (дрель, болгарка) характерика C предпочтительнее B - она реже ложных срабатываний;
• Если планируете использовать вспомогательные контакты - выбирайте версию с готовым разъемом для подключения;
• Не используйте выключатель как обычный рубильник - он не предназначен для частого ручного включения/отключения;
• Проверьте соответствие сечения кабеля: для 10 А достаточно 2,5 мм2 меди - меньшие сечения вызывают перегрев.
