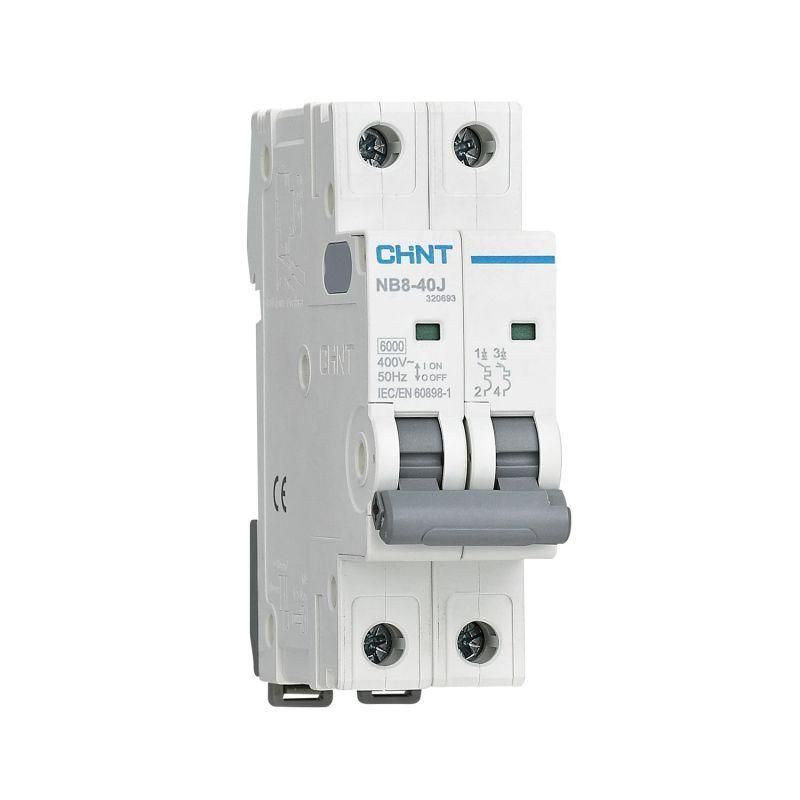

Выключатель автоматический NB8-40J 2P 1А 6кА х-ка C (R) | 320683 CHINT

Автоматический выключатель NB8-40J - двухполюсный аппарат с номинальным током 1 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых, коммерческих и промышленных щитах, где важна компактность и надежность. Бренд CHINT, артикул 320683.

Назначение и область применения

Автоматический выключатель NB8-40J защищает одиночные или групповые потребители переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Подходит для защиты светильников, маломощных насосов, систем управления, контрольной аппаратуры и других слаботочных нагрузок, требующих точной защиты при токе 1 А. Устанавливается в распределительных щитах жилых домов, офисов, производственных помещений и объектов с ограниченным пространством.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана защита.
• Количество полюсов: 2 - обеспечивает отключение фазы и нулевого провода одновременно.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимизирован для типичных бытовых и промышленных нагрузок с умеренным пуском (например, люминесцентные лампы, малые двигатели).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоке до 6000 А, что соответствует требованиям для большинства городских и промышленных сетей.
• Тип тока: Переменный (AC) - не постоянный ток.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения выше номинала.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутационных помех).
• Степень защиты IP20: Защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри закрытых щитов.
• Модульная ширина: 1,5 модуля (по 13,5 мм каждый) - занимает минимум места на DIN-рейке.
• Рабочая температура: от -35C до +70C - допускает эксплуатацию в холодных помещениях и нагреваемых щитах.
• Частота: 50 Гц - совместим с сетями стандарта Европы и России.
• Категория применения: A - используется для защиты кабельных линий и оборудования, чувствительного к длительным перегрузкам.
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, повышая срок службы подключённого оборудования.

Совместимость и монтаж

Выключатель NB8-40J монтируется на стандартную DIN-рейку 35 мм. Для подключения используются медные кабели сечением до 2,5 мм2 (при условии соблюдения требований к затяжке клемм). Также возможна сборка с помощью гребенчатых шин - удобно при множестве одинаковых аппаратов в одном ряду. Ширина 1,5 модуля позволяет размещать несколько таких выключателей рядом, экономя место в щите. Совместим со всеми элементами серии NB8: можно использовать вспомогательные контакты XF9, сигналы аварийного срабатывания XF9J, расцепители S9/V9 - они крепятся механически и подключаются через боковые выводы.

Безопасность и стандарты

Произведено в соответствии с международными нормами IEC 60898-1 и GOST R 50345. Соответствует классу токоограничения 3, что снижает риск возгорания при КЗ. Наличие окна индикации положения контактов позволяет визуально определить состояние аппарата - “ON” / “OFF” / “триpped”. Отказоустойчивость проверена на 15 000 механических циклов и 10 000 электрических - долговечен при регулярном использовании.

Преимущества

• Компактность: всего 1,5 модуля - идеален для плотной компоновки щита.
• Узкий диапазон срабатывания типа C - меньше ложных срабатываний при запуске двигателей или ламп.
• Готов к расширению: легко добавить дополнительные устройства (расцепители, контакты) без замены основного корпуса.
• Надёжная изоляция и ударопрочность - работает в условиях колебаний температур и вибраций.
• Ясная индикация: видно сразу, почему выключился - перегрузка или КЗ.

Ограничения применения

• Не для цепей постоянного тока - только AC 50 Гц.
• IP20 - нельзя устанавливать вне щита, в сыром, пыльном или открытых помещениях.
• Номинальный ток 1 А слишком мал для мощных нагрузок (>400 Вт при 230 В) - выбирать другой аппарат при больших токах.
• Не имеет функции дифференциальной защиты - для защиты человека нужен отдельный УЗО.
• Не рекомендуется для частых операций включения/выключения - предназначен для редких коммутаций (не более нескольких раз в день).

Примеры использования

• Защита группы LED-светильников в офисе (общая нагрузка ~200 Вт).
• Контроль питания контроллеров, термореле, датчиков в системах автоматизации.
• Отключение маломощного насоса для системы орошения в теплице.
• Щитовая защита в квартире для комнаты с низкопрофильной нагрузкой (например, зарядные устройства, Wi-Fi маршрутизаторы).

Практические советы

• Выбирая этот выключатель, обязательно проверьте суммарную нагрузку всех подключённых устройств - она должна быть ниже 1 А.
• При установке используйте кабель с подходящим сечением: для 1 А достаточно 0,75–1,5 мм2 меди, но лучше взять 1,5 мм2 для запаса прочности.
• Если требуется удалённая сигнализация сработавшего автомата - заказывайте версию сXF9J (сигнальный контакт аварийного отключения).
• Не смешивайте автоматы NB8-40J с другими сериями в одной рейке без учёта шага - все должны иметь одинаковый модульный шаг 13,5 мм.
• Проверяйте положение рычага после монтажа: он должен свободно перемещаться, без заеданий.
