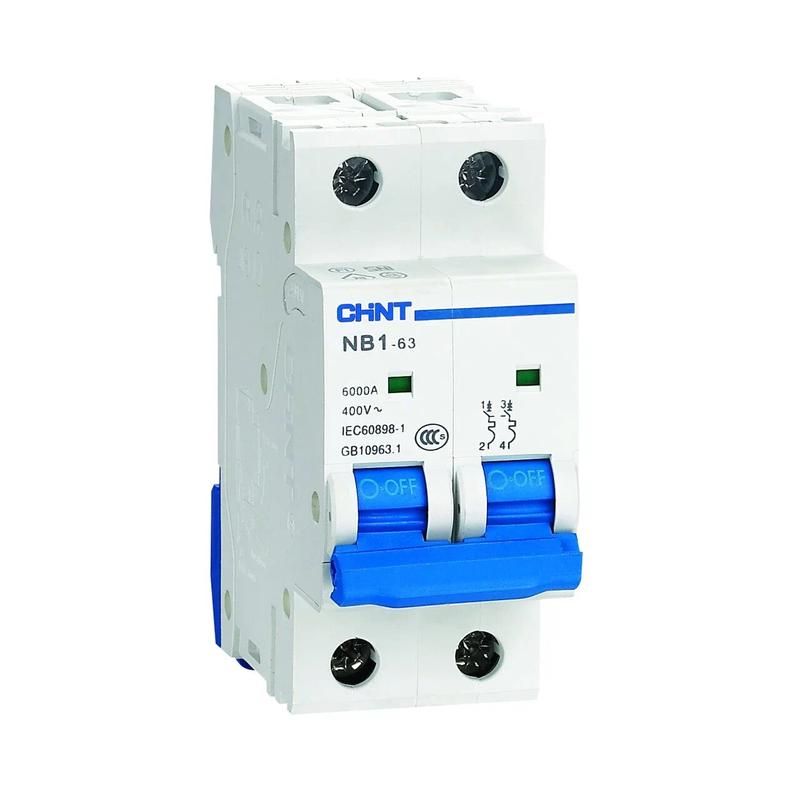

Выключатель автоматический двухполюсный NB1-63 2P 1A 6кА х-ка C (DB) (R) | 179655 CHINT

Автоматический выключатель модульный двухполюсный 2P 1A 6кА характеристика C (R) от бренда CHINT, серия NB1-63, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при токах, превышающих норму, и совместим с типичными системами распределения энергии.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 2P 1A 6кА характеристика C (R) используется для защиты однофазных цепей с номинальным напряжением до 400 В. Подходит для защиты групповой проводки в жилых домах, офисах, мастерских и других помещениях, где требуется контроль за током до 1 А. Характеристика «C» делает его идеальным для нагрузок с умеренным пусковым током — например, светильники, малые насосы, контроллеры, устройства автоматизации.

Технические характеристики

• Номинальный ток: 1 А — максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока;
• Количество полюсов: 2 — одновременно отключаются фаза и ноль, повышается безопасность при обслуживании;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми импульсами;
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А;
• Тип тока: переменный (AC) — работает только в сетях 50–60 Гц;
• Напряжение изоляции: 500 В — гарантирует безопасную работу при скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным высоковольтным импульсам;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Модульная ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке;
• Рабочая температура: от -25°C до +40°C — подходит для установки в неотапливаемых помещениях;
• Частота: 50–60 Гц — совместим со всеми стандартными сетями;
• Степень загрязнения: 2 — рассчитан на использование в условиях с небольшим количеством пыли и конденсата;
• Механическая износостойкость: 20 000 циклов — долговечность при частых включениях;
• Электрическая износостойкость: 10 000 циклов — сохраняет работоспособность после многократных отключений при нагрузке.

Совместимость и монтаж

Автоматический выключатель модульный 2P 1A 6кА характеристика C (R) серии NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в щитах с достаточным свободным местом — ширина аппарата составляет 36 мм. Клеммы позволяют подключить кабель сечением до 2,5 мм² (медный) или использовать шины типа PIN/FORK. Для удобства есть индикатор положения контакта: красное окно = «выкл», зелёное = «вкл». Выключатель совместим с другими элементами серии NB1-63 — можно добавить вспомогательные контакты или расцепители, если требует система управления.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что защищает кабели и оборудование. Категория применения A означает, что он предназначен для защиты бытовых и аналогичных нагрузок, а не для промышленных двигателей с высоким пусковым током. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность даже при сетевых помехах.

Преимущества

• Двухполюсное исполнение — полностью отключает фазу и ноль, исключает риск оставления одного провода под напряжением;
• Характеристика C — оптимальна для большинства бытовых и слаботочных устройств, не даёт ложных срабатываний при запуске;
• Универсальная совместимость — легко интегрируется в любые современные щитовые решения;
• Индикация положения — позволяет визуально определить состояние автомата без тестера;
• Высокая механическая и электрическая износостойкость — срок службы значительно превышает стандартные требования.

Ограничения применения

Не применяется в цепях постоянного тока (DC). Не рекомендован для защиты мощных электродвигателей, сварочных аппаратов или оборудования с очень высоким пусковым током — для них нужна характеристика D. Не имеет защиты от перенапряжения или утечки тока — для этого требуются УЗО или дифавтоматы. Не предназначен для установки во влажных, пыльных или открытых помещениях — степень защиты IP20 не предохраняет от жидкости и грязи. Температурный диапазон ограничен: ниже -25°C возможны отказы в работе.

Примеры использования

• Защита группы освещения в квартире (например, 10 LED-светильников суммарной мощностью ~200 Вт);
• Питание контроллера, терморегулятора или системы видеонаблюдения;
• Щитовая защита для маломощного насоса в системе водоснабжения;
• Цепь питания PLC-устройства или реле в автоматической линии;
• Дополнительный защитный элемент в распределительном щите перед чувствительной электроникой.

Практические советы

• Выбирая автоматический выключатель модульный 2P 1A 6кА характеристика C (R), проверьте, чтобы сечение кабеля было не менее 1,5 мм² — для 1 А тока это минимум, но лучше взять 2,5 мм² для запаса;
• Не используйте этот аппарат для защиты цепей с током выше 1 А — он будет постоянно отключаться;
• Если в вашей системе есть УЗО, убедитесь, что автомат установлен перед ним — так обеспечивается координация защиты;
• При сборке щита соблюдайте порядок: входной автомат — затем групповые; в этом случае NB1-63 станет частью многоступенчатой системы безопасности;
• Для удалённого контроля или автоматизации можно заказать версию с вспомогательным контактом XF9 — он передаёт сигнал о состоянии выключателя в систему управления.
