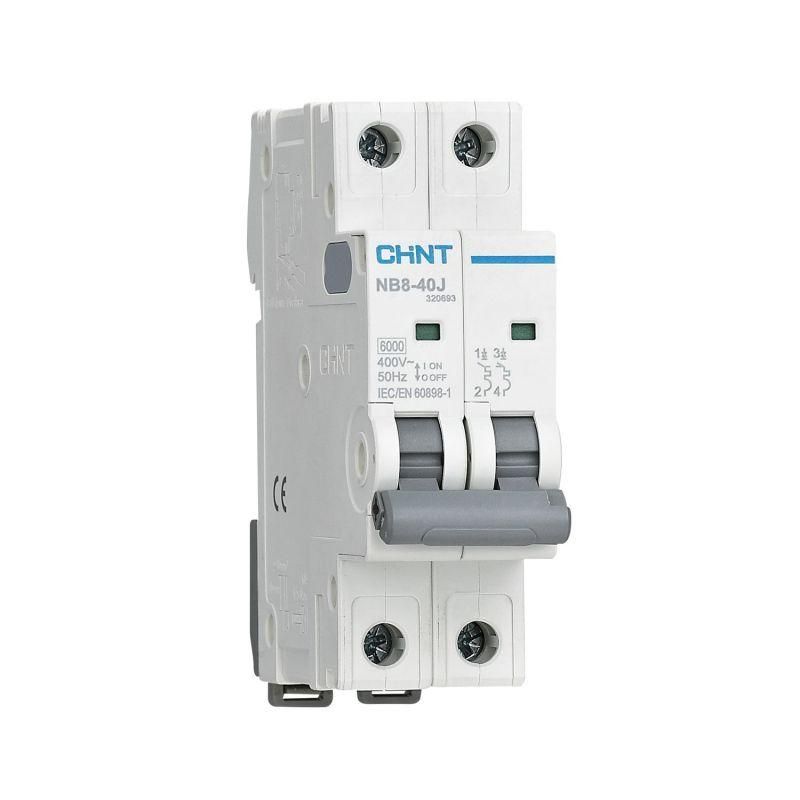

Выключатель автоматический NB8-40J 2P 2А 6кА х-ка C (R) | 320684 CHINT

Автоматический выключатель NB8-40J - двухполюсный аппарат с номинальным током 2 А и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных щитах. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к модульной аппаратуре.

Назначение и область применения

Автоматический выключатель NB8-40J используется для защиты одиночных или групповых потребителей в сетях переменного тока 230/400 В, 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, малых производств и объектов коммерческой недвижимости. Применяется там, где требуется точная защита слаботочных цепей - например, для розеток, освещения, контрольных систем, насосов, вентиляторов и других устройств с умеренной пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 2 А - позволяет защищать цепи с максимальной постоянной нагрузкой до 2 ампер
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазных сетях 400 В и однофазных 230 В
• Количество полюсов: 2 - отключает фазу и ноль одновременно, исключая опасный потенциал на оборудовании после срабатывания
• Характеристика срабатывания: C - оптимальна для средних пусковых токов (например, люминесцентные светильники, малые двигатели)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер
• Тип тока: AC - работает только с переменным током, не постоянным
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию проводников даже при кратковременных скачках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (молнии, switching surges)
• Модульная ширина: 1,5 модуля (≈20,25 мм) - занимает мало места в щите, совместим со стандартными DIN-рейками
• Рабочая температура: от -35C до +70C - допускает эксплуатацию в холодных помещениях и нагреваемых зонах
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри закрытого щита
• Частота: 50 Гц - стандартизирован для сетей стран СНГ, не предназначен для 60 Гц без проверки совместимости
• Степень загрязнения: 3 - рассчитан на использование в условиях повышенной запыленности (производственные площадки, гаражи)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Клеммы позволяют подключить медный кабель сечением до 2,5 мм2. Для многожильных проводов желательно использовать наконечники. Устанавливается в паре с другими модулями серии NB8-40J - все устройства имеют одинаковый шаг 13,5 мм на полюс, что удобно для плотной сборки щитов. Совместим с гребёнчатыми шинами для питания нескольких автоматов одной фазой. Индикатор положения контакта (окно на корпусе) показывает состояние: “I” - включен, “O” - отключен.

Безопасность и стандарты

Соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отнесён к категории применения A - значит, имеет гарантированную чувствительность к сверхтокам. Класс токоограничения 3 обеспечивает снижение энергии пробоя при КЗ, повышая срок службы подключённого оборудования. Механическая износостойкость - 15 000 циклов включения/выключения, электрическая - 10 000, что соответствует длительному сроку службы в обычных условиях эксплуатации.

Преимущества

• Компактная форма (1,5 модуля) экономит место в щитах с ограниченным объёмом
• Функция двойного отключения (фаза+ноль) предотвращает риск поражения током при ремонте
• Характеристика C хорошо сочетается с типовой бытовой нагрузкой - меньше ложных срабатываний при включении ламп и двигателей
• Яркий индикатор положения контактов упрощает диагностику без тестера
• Серия NB8-40J имеет унифицированные клеммы и форму - легко заменяются друг на друга

Ограничения применения

• Не применяется в цепях постоянного тока - возможен отказ или возгорание
• IP20 не допускает установку во влажных, открытых или пылевых зонах без дополнительной защиты (корпуса IP54/IP65)
• Номинальный ток 2 А слишком мал для мощных приборов - нельзя применять для плит, бойлеров, тепловых завес
• Не имеет функции дифференциальной защиты - для защиты человека нужен отдельный УЗО
• Не поддерживает удалённое управление без внешнего расцепителя (S9/V9/XF9)

Примеры использования

• Защита группы розеток в спальне или детской комнате
• Питание контроллера HVAC, терморегулятора или системы видеонаблюдения
• Обеспечение безопасности цепи управления насоса в канализационном колодце
• Щитовая защита для LED-освещения в торговом зале
• Локальная защита вторичных цепей в панелях автоматизации

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность всех подключённых устройств не превышает 460 Вт (при 230 В): P = U × I = 230 × 2
• Если планируете подключать двигатель - проверьте пусковой ток: он не должен превышать 5–7× номинала (до 10–14 А), иначе будет ложное срабатывание
• Для увеличенной надёжности используйте вспомогательные контакты XF9 - они передают сигнал о состоянии автомата в систему учёта или SCADA
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом располагаются выше - так проще найти проблемный участок
• Не затягивайте клеммы силовым усилием - достаточно легкого момента. Перетяжка деформирует контакт и вызывает перегрев
