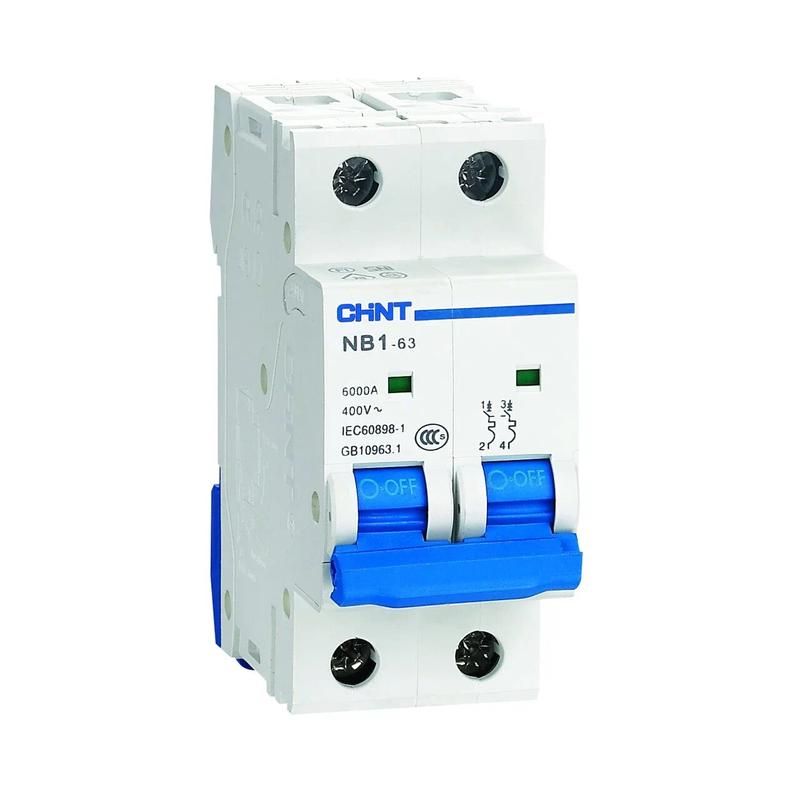

Выключатель автоматический двухполюсный NB1-63 2P 2A 6кА х-ка C (DB) (R) | 179659 CHINT

Автоматический выключатель NB1-63 — двухполюсный модульный аппарат с номинальным током 2 А и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NB1-63 используется для защиты одиночных или групповых потребителей в сетях переменного тока 220–400 В, 50–60 Гц. Подходит для монтажа в щитах жилых домов, офисов, мастерских и производственных помещений. Номинальный ток 2 А делает его идеальным для защиты слаботочных цепей: освещения, розеток малой мощности, контрольной аппаратуры, систем безопасности.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 400 В
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, небольшие двигатели)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — защищает от кратковременных скачков напряжения
• Тип тока: переменный (AC)
• Сечение подключаемого провода: 1–25 мм² — совместим с большинством медных кабелей
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 77,8 мм — требует достаточного места внутри щита
• Рабочая температура: от -25 °C до +40 °C — допускает эксплуатацию в неотапливаемых помещениях
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50–60 Гц
• Степень загрязнения: 2 — рассчитан на нормальные условия внутренней установки без запыления и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите рядом с другими модульными аппаратами. Для подключения используются кабели сечением 1–25 мм² — можно применять как однопроволочные, так и многожильные провода. Клеммы поддерживают соединение с наконечниками типов PIN и FORK. Ширина 2 модуля позволяет легко размещать его в щитах с ограниченным пространством. Монтаж не требует специальных инструментов — фиксация осуществляется защелкой.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, что повышает безопасность всей цепи. Механическая износостойкость — 20 000 циклов включения/отключения, электрическая — 10 000 циклов. Это гарантирует долгую службу даже при частых операциях. Индикация положения контактов (зеленое окно = включен, красное = отключен) позволяет визуально определить состояние аппарата без тестирования.

Преимущества

• Надежное срабатывание по характеристике C — предотвращает ложные отключения при пуске оборудования
• Универсальное подключение — работает с любыми распространёнными кабелями и наконечниками
• Компактная форма — занимает всего 2 модуля, экономит место в щите
• Прозрачная индикация — сразу видно, отключен ли автомат
• Поддержка дополнительных модулей — возможно подключение вспомогательных контактов и расцепителей

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах — степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для цепей с высоким пусковым током (например, крупные асинхронные двигатели) — для них нужна характеристика D
• Не предназначен для частого ручного включения/отключения — лучше использовать контакторы
• Запрещено использование вне диапазона температур -25…+40 °C — возможны отказы при экстремальном холоде или нагреве

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Питание системы видеонаблюдения или охранной сигнализации
• Обеспечение безопасности цепей управления станков с небольшим энергопотреблением
• Щитовая защита осветительных контуров в офисах и торговых точках

Практические советы

• Выбирая автомат NB1-63, проверьте, чтобы суммарная мощность подключенной нагрузки не превышала 800 Вт при 400 В (или 440 Вт при 220 В)
• При монтаже используйте наконечники OF или PF для многожильных проводов — это исключит плохой контакт
• Если требуется удаленная сигнализация срабатывания, выбирайте версию с дополнительным контактом XF9J
• Не устанавливайте этот автомат вместо трех- или четырехполюсного — он не защищает все фазы
• Проверяйте посадочный диаметр кабельных вводов — глубина монтажа 77,8 мм требует минимум 80 мм свободного пространства в щите
