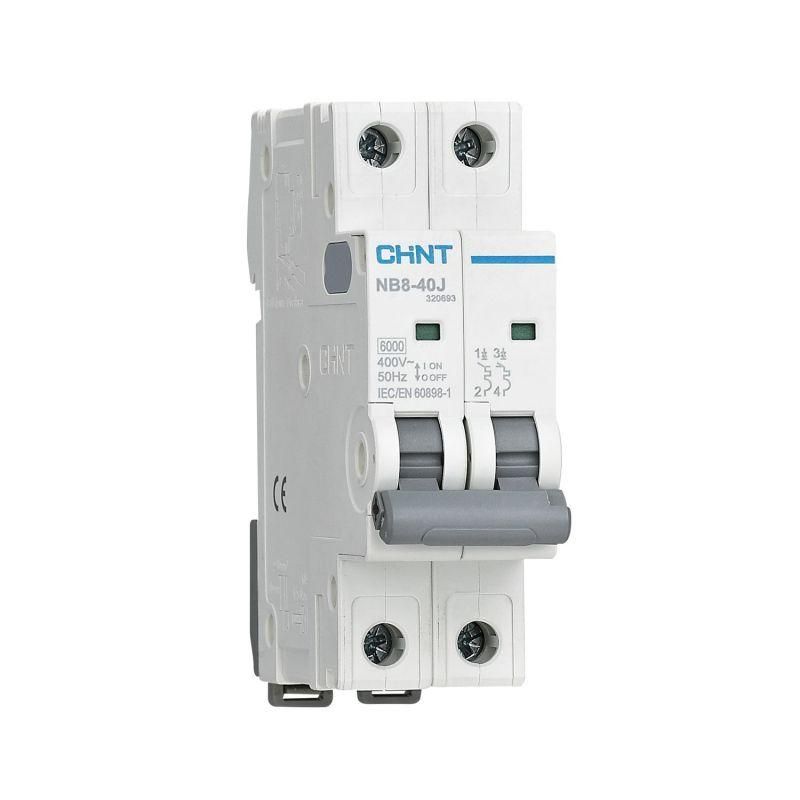

Выключатель автоматический NB8-40J 2P 6А 6кА х-ка C (R) | 320687 CHINT

Автоматический выключатель NB8-40J - двухполюсный аппарат с номинальным током 6 А и характеристикой C, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных щитах. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 320687 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель NB8-40J используется для защиты одиночных групп потребителей - розеточных контуров, светильников, маломощных станков и другого оборудования, работающего от сети 230/400 В. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Применяется там, где требуется защита от кратковременных перегрузок и импульсных токов, характерных для пуска двигателей или нагревательных элементов.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - защищает два фазных провода, подходит для однофазной сети 230 В с заземлением;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок (электроника + двигатели);
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение: 400 В - рассчитан на работу в трехфазной системе 400 В или однофазной 230 В;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита;
• Модульная ширина: 1,5 модуля - занимает 27 мм по стандарту DIN (1 модуль = 17,5 мм);
• Рабочая температура: от -35C до +70C - допускает эксплуатацию в неотапливаемых помещениях;
• Категория применения: A - для защиты кабелей и слаботочных цепей, не подходит для высоких пусковых токов без учета времени;
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование от термических повреждений;
• Степень загрязнения: 3 - допустимо использование в средах с проводящей пылью, маслом, влагой (при условии герметичного щита);
• Сигнализация: визуальное окно показывает положение контакта - “I” (включен), “O” (выключен).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм, что соответствует требованиям большинства современных щитов. Подключение осуществляется через винтовые зажимы - подходят медные кабели сечением от 0,75 до 25 мм2. Также возможна установка гребенчатой шины для параллельного питания нескольких автоматов. Ширина 1,5 модуля позволяет экономить место в щите, особенно при компактной сборке. Совместим со всеми автоматами серии NB8-40J, в том числе с другими полюсами и характеристиками (B, D).

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 и испытание на 6 кА обеспечивают безопасность даже при серьезных авариях. Наличие визуальной индикации предотвращает случайное включение при обслуживании. Устройство не имеет открытых токоведущих частей - безопасно при установленном корпусе щита.

Преимущества

• Компактная форма (1,5 модуля) - идеально для плотной компоновки щитов;
• Высокая отключающая способность (6 кА) - подходит для объектов с близким расположением силового трансформатора;
• Характеристика C - хорошо сочетается с типичными нагрузками в квартирах и цехах;
• Надежная механическая износостойкость - 15 000 циклов включения/отключения;
• Простая диагностика - ясная индикация положения контактов;
• Поддержка дополнительных модулей - можно добавить сигналы срабатывания или расцепители.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает эксплуатацию на открытом воздухе или во влажных помещениях без корпуса;
• Не подходит для защиты мощных двигателей с длительным пуском - лучше выбрать характеристику D;
• Не предназначен для частых операций включения/отключения - это не рубильник, а защитное устройство;
• Не работает при постоянном токе - только для переменного тока 50 Гц;
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельный дифференциальный автомат.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение кондиционера или теплового насоса;
• Щит управления станком с асинхронным двигателем мощностью до 1,5 кВт;
• Распределительный щит в административном здании для освещения и маломощных приборов;
• Цепь зарядного устройства для электромобиля (при расчете тока ниже 6 А).

Практические советы

• Выбирая этот автомат, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 1,3 кВт при 230 В (6 А × 230 В ≈ 1380 Вт);
• При установке в щит с несколькими автоматами соблюдайте порядок: сверху - ввод, затем - автоматы по возрастанию тока;
• Если нужна сигнализация срабатывания - используйте дополнительный контакт XF9J, он передает состояние на внешнюю панель;
• Не затягивайте клеммы слишком сильно - это повредит пластиковые детали и вызовет перегрев;
• Для увеличенной надежности в условиях запыленности используйте дополнительный кожух или герметичный щит класса IP54.
