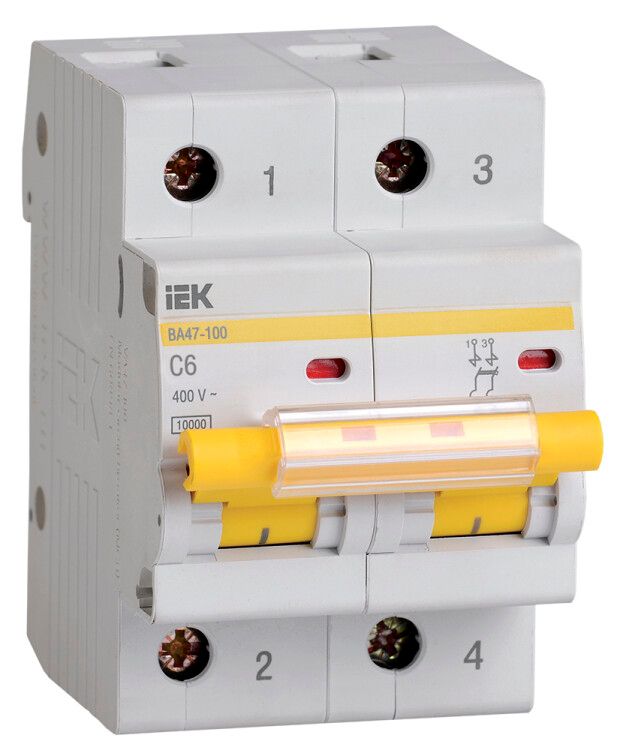

Выключатель автоматический двухполюсный ВА47-100 2P 6А 10кА х-ка C KARAT | MVA40-2-006-C IEK

Автоматический выключатель двухполюсный ВА47-100 2P 6А 10кА характеристика C от бренда IEK (ИЭК) предназначен для надёжной защиты электрических цепей от перегрузок и коротких замыканий. Артикул mva40-2-006-c входит в серию KARAT и подходит для установки на DIN-рейку в щитах жилых и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА47-100 2P 6А 10кА характеристика C защищает группы потребителей с активной и индуктивной нагрузкой - например, освещение, розеточные контуры, насосы, вентиляторы и малые электродвигатели. Устройство рекомендовано для использования во вводно-распределительных щитах квартир, частных домов, офисов и производственных помещений.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - одновременно отключаются два фазных провода; подходит для однофазных сетей 230 В;
• Номинальное напряжение: 400 В - допустимо использование в сетях до 400 В переменного тока;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, светильники, бытовая техника);
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку;
• Частота: 50 Гц - рассчитан на работу в сети стандарта РФ и Европы;
• Тип напряжения: AC/DC - работает как на переменном, так и на постоянном токе (при соблюдении условий по току и напряжению);
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щита;
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищён от воды и пыли;
• Гарантия: 120 месяцев - 10 лет официальной гарантии от производителя IEK.

Совместимость и монтаж

Автоматический выключатель ВА47-100 2P 6А 10кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для всех типов щитов, совместим с комплектующими серии KARAT. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 0,8–1 Нм, чтобы избежать перегрева. Кабель сечением 0,5–16 мм2 (медный) соответствует требованиям. Не используйте многожильные провода без наконечников.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и ГОСТ Р 50345. Применение класса токоограничения 3 повышает пожаробезопасность, снижая риск возгорания при аварии. Отключение происходит при превышении тока более чем на 5–10 крат от номинала (характеристика C), что исключает ложные срабатывания при запуске двигателей или люминесцентных ламп.

Преимущества

• Высокая коммутационная способность (10 кА) обеспечивает надёжность даже в условиях слабых вводных линий;
• Широкий диапазон рабочих температур позволяет использовать устройство в холодных регионах и на открытых площадках;
• Гарантия 10 лет свидетельствует о высоком качестве сборки и использовании долговечных материалов;
• Совместимость со всей серией KARAT упрощает комплектацию щитов и замену элементов;
• Класс 3 токоограничения снижает термическое воздействие на кабели при КЗ - продлевает срок службы проводки.

Ограничения применения

• Не применяется в цепях с емкостной нагрузкой (конденсаторы, мощные преобразователи частоты) - возможны ложные срабатывания;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытого щита или в сырых помещениях без дополнительной герметизации;
• При работе на постоянном токе (DC) номинальный ток снижается - требуется проверка в документации IEK для DC-цепей выше 48 В;
• Не подходит для защиты силовых линий с пусковыми токами выше 10×Iн (например, большие асинхронные двигатели) - нужна характеристика D.

Примеры использования

• Защита розеточных групп в квартире (до 6 кВт нагрузки);
• Отключение освещения в подъезде или на складе;
• Щитовая защита для насосов, вентиляторов, малых станков с пуском через кнопки;
• Дополнительный автомат в распределительном щите дома перед группой бытовой техники.

Практические советы

• Выбирая автомат ВА47-100 2P 6А 10кА характеристика C, убедитесь, что суммарная мощность подключённых устройств не превышает 1,4 кВт при 230 В (6 А × 230 В = 1380 Вт);
• При замене старого автомата - проверьте сечение кабеля: для 6 А достаточно 1,5 мм2 медного провода;
• Не смешивайте автоматы IEK KARAT с продукцией других брендов в одном щите - различаются шаги крепления и форма контактных площадок;
• Перед первым включением проверьте механическое состояние рычага: он должен легко перемещаться без заеданий;
• Для систем с частыми включениями (например, насосы) рекомендуется периодическая диагностика контактов каждые 1–2 года.
