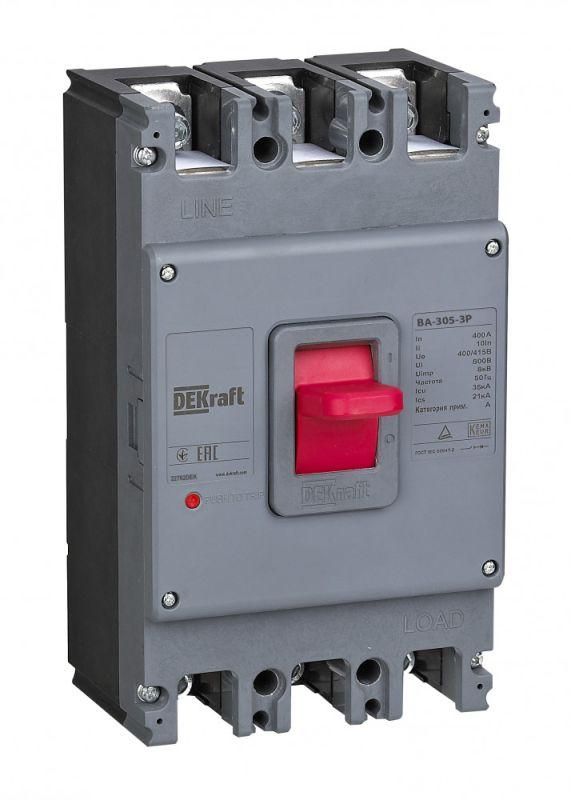

Выключатель автоматический 3п 225А 35кА ВА-305 DEKraft 22758DEK APC

Автоматический выключатель 3-полюсный 225А 35кА ВА-305 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выполненный в литом корпусе, подходит для установки в распределительных щитах промышленных и коммерческих объектов. Благодаря встроенному моторному приводу и надежному термомагнитному расцепителю, ВА-305 обеспечивает автоматическое отключение при аварийных ситуациях.

Назначение и область применения

Автоматический выключатель 3-полюсный 225А 35кА ВА-305 используется для распределения электроэнергии и защиты силовых цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в системах питания промышленного оборудования, конвейеров, насосов, компрессоров, а также в распределительных щитах зданий, энергообъектов и транспортной инфраструктуры. Устройство не предназначено для защиты двигателей с высокими пусковыми токами - для таких задач рекомендуются модели серии ВА-300М.

Технические характеристики

• Номинальный ток: 225 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (быстрое срабатывание) и перегрузку (задержка по времени)
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний управляющий сигнал
• Конструктивное исполнение: встроенное - устройство монтируется внутрь шкафа, без наружных элементов управления
• Способ монтажа: встраиваемый - крепится болтами к DIN-рейке или плите внутри щита
• Тип управления: рычаг - ручное управление осуществляется механическим переключателем
• Тип крепления: болтовое - фиксируется с помощью болтов, не требует DIN-рейки
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 225А 35кА ВА-305 совместим с кабелями сечением до 95 мм2 (по данным производителя). Монтаж выполняется в закрытые распределительные щиты с глубиной не менее 200 мм. Для подключения используйте медные проводники с обжатыми наконечниками. Подключение к моторному приводу требует отдельного контрольного кабеля 2×1,5 мм2 (не входит в комплект). Убедитесь, что место установки имеет достаточный воздушный зазор вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 225А 35кА ВА-305 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в условиях температур от -10C до +40C. Напряжение холостого хода не превышает 400 В. Устройство не предназначено для эксплуатации во взрывоопасных средах, в помещениях с повышенной влажностью или на открытом воздухе.

Преимущества

• Высокая отключающая способность (35 кА) - гарантирует безопасную работу даже при серьезных КЗ
• Интегрированный моторный привод - возможность удаленного управления без вскрытия щита
• Четкий указатель расцепления - снижает время диагностики отказов
• Литой корпус - прочность, долговечность и устойчивость к механическим воздействиям
• Нерегулируемый расцепитель - исключает случайную настройку, повышает надежность

Ограничения применения

• Не подходит для защиты электродвигателей с высокими пусковыми токами - используйте ВА-300М
• IP20 не обеспечивает защиту от пыли и влаги - запрещено применение в сырых, пыльных или открытых местах
• Требуется ручное включение после срабатывания - нельзя использовать в системах с автоматическим восстановлением
• Нет возможности регулировки порогов срабатывания - фиксированные параметры не позволяют адаптировать защиту под специфичные нагрузки

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 150 кВт
• Отключение трехфазной линии питания конвейера на пищевом производстве
• Распределительный щит на складском комплексе с несколькими насосными группами
• Щит освещения и силового оборудования в административном здании

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - превышение 225 А вызовет ложные срабатывания
• При использовании моторного привода подключайте управляющее напряжение согласно схеме в документации - неверное питание может повредить механизм
• Обязательно используйте болтовое крепление с моментом затяжки 1–1,5 Нм - недостаточно плотный контакт увеличит нагрев
• Проверяйте положение рычага перед включением - если он находится в промежуточном состоянии, устройство не включится
• Для обслуживания отключите питание всей цепи - даже при выключенном рычаге контакты могут находиться под напряжением со стороны входа
