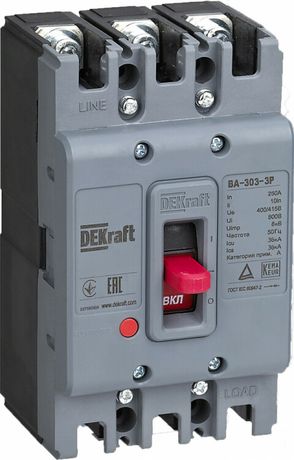

Выключатель автоматический 3п 225А 36кА ВА-303 DEKraft 22755DEK APC

Автоматический выключатель 3-полюсный 225А 36кА от DEKraft (артикул 22755dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих системах. Устройство совмещает надёжную механическую прочность с функциями автоматического отключения и поддерживает управление через моторный привод.

Назначение и область применения

Автоматический выключатель 3-полюсный 225А 36кА используется для распределения электроэнергии и защиты силовых цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в распределительных щитах промышленных предприятий, на транспорте, в ЖКХ и энергообъектах. Особенно эффективен в системах с высокими пусковыми токами - например, при защите двигателей, насосов, компрессоров и конвейеров. Модель относится к серии ВА-300, которая оптимизирована для работы с постоянными и импульсными нагрузками.

Технические характеристики

• Номинальный ток: 225 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защита трёх фаз одновременно
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная реакция) и перегрузок (задержка по времени)
• Моторный привод: да - позволяет дистанционно включать/выключать устройство без ручного воздействия
• Способ монтажа: встраиваемый - устанавливается в шкаф или панель, не требует внешней рамки
• Крепление: болтовое - фиксируется на DIN-рейке или плоской поверхности с помощью болтов
• Подключение: болтовое - провода зажимаются в клеммах с помощью гаек
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Индикатор отключения: да - визуальное указание положения контакта (вкл./выкл.)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 225А 36кА устанавливается в распределительные щиты с глубиной не менее 200 мм. Для монтажа требуется доступ к задней части устройства - клеммы расположены сверху и снизу. Подключение выполняется медными проводами сечением до 95 мм2. Болтовые клеммы затягиваются моментом 8–10 Нм. Моторный привод подключается к внешнему контроллеру через кабель сечением не менее 1,5 мм2. Устройство не имеет встроенной защиты от переполюсовки - полярность подключения не важна, так как работает в трёхфазной сети AC.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Серия ВА-300 прошла испытания на долговечность (более 10 000 операций включения/отключения) и термическую стойкость. Индикация расцепления обеспечивает быстрое диагностирование причины аварийного отключения, снижая риск повторного включения при наличии неисправности.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных сетей
• Комбинированный расцепитель - одновременная защита от перегрузок и КЗ
• Моторный привод - возможность удалённого управления, интеграция в системы АСУ ТП
• Чёткая индикация состояния - минимизация простоев благодаря быстрой диагностике
• Литой корпус - повышенная механическая прочность и устойчивость к вибрациям

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование во влажной среде или на улице
• Не регулируемый расцепитель - нельзя изменить порог срабатывания по току, подбирается заранее
• Требуется свободное пространство вокруг аппарата для теплоотвода - не рекомендуется плотная упаковка в щите
• Моторный привод требует внешнего источника питания - необходимо предусмотреть питание 24 В DC / 230 В AC

Примеры использования

• Защита главного ввода на промышленном участке с несколькими двигателями
• Распределительный щит конвейерной линии с частотными преобразователями
• Щит освещения и силового оборудования в логистическом центре
• Централизованная система управления насосными станциями

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 225 А используйте кабель сечением не менее 70 мм2
• При использовании моторного привода убедитесь, что источник питания стабилен - скачки напряжения могут вызывать некорректную работу
• Не закрывайте устройство герметичными крышками - необходима вентиляция для рассеивания тепла
• При замене старого автомата учитывайте посадочные размеры - новый аппарат должен точно входить в нишу щита
• Обязательно проверяйте индикатор расцепления после каждого отключения - это поможет избежать повторного включения при сохранении неисправности
