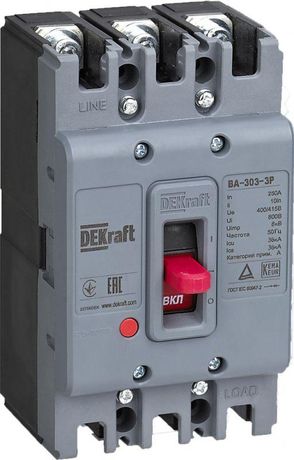

Выключатель автоматический для защиты двигателя 3п 225А 36кА ВА-303 DEKraft 22815DEK APC

Автоматический выключатель ВА-303 от DEKraft - трёхполюсный силовой аппарат с номинальным током 225 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство выполнено в встраиваемой конструкции и совместимо с шкафами ГРЩ и ВРУ, что делает его надёжным решением для промышленных систем управления.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в промышленных и коммунальных сетях переменного тока. Он обеспечивает отключение цепи при превышении допустимого тока (тепловой расцепитель) и при аварийных токах короткого замыкания (электромагнитный расцепитель). Применяется в составе систем управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с высокими пусковыми токами. Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ) и ячейках автоматики на предприятиях, в ЖКХ, на транспорте и в энергообъектах.

Технические характеристики

• Номинальный ток: 225 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания при нормальной нагрузке;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока;
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки;
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний механизм;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые шкафы;
• Способ монтажа: встраиваемый - крепится болтами к панели, не требует DIN-рейки;
• Подключение: винтовое - зажимы для проводов затягиваются гаечными ключами;
• Индикатор отключения и указатель расцепления: есть - наглядно показывают состояние аппарата (включен / отключен / сработал);
• Тип управления: рычаг - ручное управление осуществляется механическим переключателем.

Совместимость и монтаж

Автоматический выключатель ВА-303 предназначен для фиксированной встраиваемой установки. Монтаж выполняется болтовым креплением к металлической панели шкафа. Для работы требуется свободное пространство вокруг корпуса - не менее 50 мм с боков и сверху для теплоотвода. Подключение проводов - только винтовое, с предварительной зачисткой изоляции и использованием наконечников (при сечении более 25 мм2). Моторный привод подключается отдельно - он не встроен, а является опциональным модулем, который необходимо заказывать дополнительно. Устройство не совместимо с DIN-рейками и не предназначено для замены стандартных автоматов типа ABB S200 или Schneider NSX.

Безопасность и стандарты

Автоматический выключатель ВА-303 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в электроустановках до 1000 В переменного тока. Наличие индикатора положения и указателя расцепления повышает безопасность обслуживания - оператор видит причину отключения без вскрытия шкафа. Однако из-за степени защиты IP20 запрещена установка в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Высокая отключающая способность (36 кА) - надёжно работает даже при серьёзных КЗ в мощных сетях;
• Двойной расцепитель - одновременная защита от длительных перегрузок и внезапных скачков тока;
• Моторный привод - возможность удалённого управления, важна для автоматизированных систем;
• Чёткая визуальная индикация - легко диагностируется причина отключения без тестера;
• Прочная болтовая конструкция - устойчив к вибрациям, подходит для тяжёлых условий эксплуатации.

Ограничения применения

• Не применяется в сетях выше 400 В - превышение напряжения недопустимо;
• IP20 - нельзя использовать вне закрытых шкафов, в сырых помещениях, на улице или в пыльных цехах без дополнительной защиты;
• Требуется ручная перезагрузка после срабатывания - автоматическое включение невозможно;
• Нет встроенной защиты от перекоса фаз или потери одной фазы - такие функции должны реализовываться внешними реле;
• Не подходит для бытовых или слаботочных систем - только для промышленных двигателей.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевом цехе;
• Вводной аппарат в ГРЩ производственного участка с несколькими насосами;
• Распределительный автомат в ВРУ котельной для управления вентиляторами дымохода;
• Компонент системы управления лифтовым приводом в многоэтажном здании.

Практические советы

• Выбирая ВА-303, проверьте соответствие номинала тока двигателя - выключатель должен иметь ток срабатывания чуть выше пускового тока мотора (обычно 5–7× рабочего тока);
• При монтаже используйте медные провода сечением не менее 70 мм2 для тока 225 А - меньшее сечение вызовет перегрев;
• Обязательно подтягивайте винты контактов моментом 10–12 Нм - недостаточно плотное соединение - частая причина отказов;
• Если нужна дистанционная работа - убедитесь, что установлен моторный привод, и подключите его к контроллеру согласно схеме производителя;
• Перед первым включением проверьте, что рычаг находится в положении “OFF” - это снижает риск случайного пуска оборудования.
