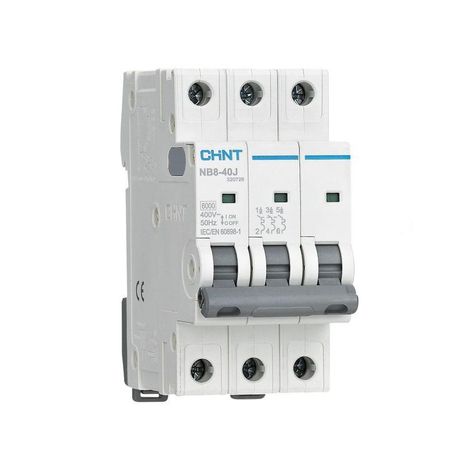

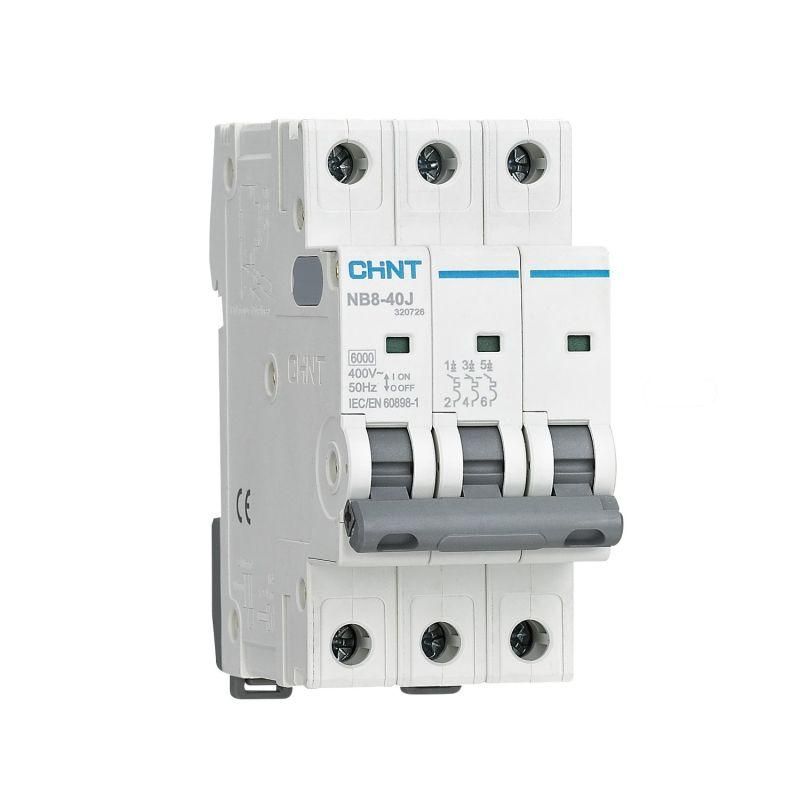

Выключатель автоматический NB8-40J 3P 25А 6кА х-ка C (R) | 320724 CHINT

Автоматический выключатель NB8-40J 3-полюсный 25А 6кА с характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных объектах. Этот аппарат сочетает надежность, компактность и совместимость со стандартными DIN-рейками - идеально подходит для сборки распределительных щитов. Бренд CHINT предлагает эту модель как часть проверенной серии NB8, где каждый элемент продуман для долгой службы в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель NB8-40J 3-полюсный 25А 6кА используется для защиты трехфазных цепей переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасность при возникновении перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, станций управления и других объектов, где требуется надежная защита мощных потребителей - насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, для которой рассчитана защита;
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить;
• Характеристика срабатывания: C - чувствителен к умеренным перегрузкам, оптимален для нагрузок с пусковыми токами (например, двигатели, светильники с ЭПРА);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов);
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Ширина модуля: 2,25 модуля (по 13,5 мм каждый) - занимает 30,5 мм места на DIN-рейке;
• Рабочая температура: от -35 C до +70 C - допустимый диапазон для эксплуатации в холодных и жарких помещениях;
• Частота: 50 Гц - соответствует стандартам энергосистем России и стран СНГ;
• Категория применения: A - для защиты силового оборудования, не требует специальной координации с другими устройствами;
• Класс токоограничения: 3 - снижает энергию КЗ, что повышает срок службы подключённого оборудования.

Совместимость и монтаж

Автоматический выключатель NB8-40J 3-полюсный 25А 6кА монтируется на стандартную DIN-рейку 35 мм. Для подключения используются медные кабели сечением до 25 мм2 (для входа и выхода). Также возможна установка гребенчатых шин - удобно при групповой сборке нескольких аппаратов. Устройство имеет четкую механическую индикацию: окно показывает положение контактов - «ON» (включен) или «OFF» (выключен). Монтаж выполняется без инструментов: защелкивающийся механизм фиксирует корпус на рейке одним движением.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяемые материалы и конструкция обеспечивают класс безопасности II - двойная изоляция. Наличие класса токоограничения 3 снижает риск повреждения кабеля и оборудования при КЗ. Индикация положения контактов позволяет оператору визуально контролировать состояние аппарата без вскрытия щита.

Преимущества

• Компактная конструкция: ширина одного полюса всего 13,5 мм - экономия места в щите;
• Универсальная характеристика C - хорошо работает с типичными промышленными нагрузками;
• Высокая механическая износостойкость: 15 000 циклов включения/отключения - длительный срок службы даже при частом управлении;
• Поддержка дополнительных модулей - можно добавить сигналы срабатывания, расцепители и вспомогательные контакты;
• Надежная фиксация на DIN-рейке - исключает случайное выпадение при вибрации или ударах;
• Цифровая индикация положения контактов - минимизирует ошибки при обслуживании.

Ограничения применения

• Не предназначен для внешних установок - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для цепей с очень высокими пусковыми токами (>7×Iн), например, больших асинхронных двигателей - лучше выбрать характеристику D;
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Максимальный ток - 25 А; для более мощных нагрузок требуется другой аппарат серии NB8 (до 40 А).

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере;
• Щитовая защита группы освещения с люминесцентными и светодиодными светильниками с ЭПРА;
• Распределительный щит административного здания - защита HVAC-системы;
• Автоматизация производства: питание станков ЧПУ, насосных групп, воздушных компрессоров;
• Объекты с ограниченным пространством - малогабаритные щитовые камеры, ниши, шкафы на стене.

Практические советы

• Выбирая NB8-40J 3-полюсный 25А 6кА, убедитесь, что расчетный ток нагрузки не превышает 20–22 А - это обеспечит запас по перегрузке и продлит срок службы;
• При использовании гребенчатых шин соблюдайте полярность и равномерность нагрузки между полюсами;
• Для удалённого контроля состояния устройства установите вспомогательный контакт XF9 - он передаст сигнал в систему управления;
• Если есть риск частых отключений - проверьте соответствие нагрузки характеристике C. При частых ложных срабатываниях возможно стоит перейти на характеристику D;
• При сборке щита оставляйте свободное место вокруг аппарата - это необходимо для теплоотвода при работе на пределе;
• Артикул 320724 от CHINT совместим с другими изделиями серии NB8 - легко найти аналоги или дополнительные модули.
