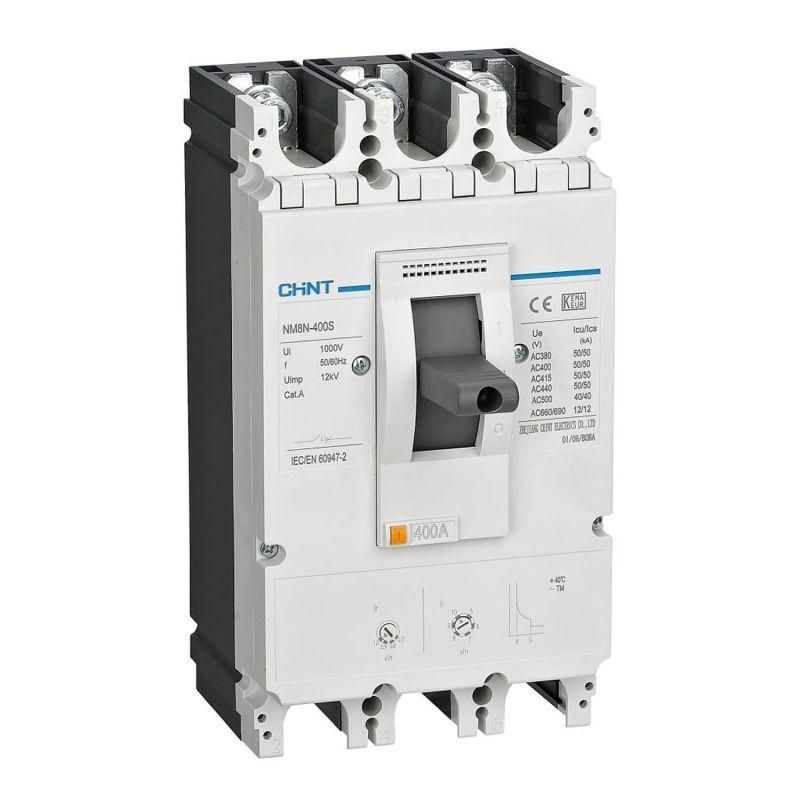

Выключатель автоматический NM8N-400C TM 3P 315А 36кА с рег. термомаг. расцепителем (R) | 268936 CHINT

Автоматический выключатель NM8N-400C TM с регулируемым термомагнитным расцепителем (R) - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется точная настройка порогов срабатывания. Бренд CHINT, артикул 268936.

Назначение и область применения

Выключатель NM8N-400C TM предназначен для коммутации и защиты силовых цепей переменного тока. Его используют там, где важна гибкая настройка защитных параметров - например, на участках с изменяющейся нагрузкой или чувствительными потребителями. Применяется в системах питания станков, насосов, компрессоров, конвейеров и других промышленных установок. Устройство защищает кабели и оборудование от повреждений из-за длительной перегрузки или сверхтоков при КЗ.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз одновременно;
• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 36 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан выключатель;
• Диапазон настройки защиты от перегрузки: 220,5–315 А - можно задать порог срабатывания теплового расцепителя в этом интервале, чтобы адаптировать защиту под реальную нагрузку;
• Диапазон регулировки срабатывания при коротком замыкании: 1575–3150 А - позволяет настроить магнитный расцепитель на отключение при токах от 5 до 10 кратном от номинала;
• Степень защиты IP40 - предохраняет от контакта с внутренними частями предметами более 1 мм, но не защищена от воды и пыли.

Совместимость и монтаж

Выключатель NM8N-400C TM устанавливается на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Для подключения используются болтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в руководстве производителя. Максимальное сечение кабеля: 120 мм2 (медный). Устройство совместимо с другими элементами серии NM8N, что упрощает сборку унифицированных щитов. Обязательно проверьте соответствие посадочных размеров перед монтажом - корпус имеет жестко заданную форму, не допускающую модификаций.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 для низковольтных выключателей. Конструкция выполнена с учётом требований к безопасности при работе с высокими токами. Наличие регулируемых расцепителей позволяет избежать ложных срабатываний и повысить надёжность системы. Однако IP40 не обеспечивает защиту от внешней среды - установка возможна только внутри закрытых щитов.

Преимущества

• Регулируемые параметры защиты позволяют точно настраивать срабатывание под конкретную нагрузку, снижая риск аварийных отключений;
• Высокая отключающая способность (36 кА) делает устройство подходящим для сетей с большими потенциальными токами КЗ;
• Универсальный диапазон настройки (220,5–315 А) покрывает почти весь спектр нагрузок ниже номинала, исключая необходимость замены аппарата при смене оборудования;
• Международные сертификаты обеспечивают соответствие требованиям безопасности в Европе и странах СНГ.

Ограничения применения

• Не предназначен для работы во влажной среде или на улице - степень защиты IP40 не защищает от брызг, пыли и влаги;
• Не подходит для цепей постоянного тока - только для переменного тока до 690 В;
• Требует профессиональной настройки: некорректная установка порогов может привести к недозащите или ложным отключениям;
• Не имеет функции дистанционного управления - управление только механическое (ручное включение/выключение);
• Не рекомендован для частых операций коммутации - не является аппаратом для частого включения/отключения, только для защиты.

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 220 кВт;
• Щитовая защита группы станков с переменной нагрузкой;
• Распределительный щит на объекте с высоким уровнем помех и колебаниями тока;
• Цепи питания больших насосов и вентиляторов, где важно избежать ложных срабатываний при пусковых токах.

Практические советы

• Перед настройкой определите фактический рабочий ток нагрузки - выбирайте порог защиты на уровне 80–90 % от него;
• При использовании в условиях высоких температур окружающей среды (например, рядом с нагреваемыми элементами) учитывайте влияние температуры на тепловую защиту - возможно, придётся снизить установленный порог;
• Используйте только инструменты с правильным моментом затяжки - перетянутые зажимы повредят контактные поверхности;
• Проверяйте целостность клемм после первого запуска - первые несколько часов работы могут вызвать слабый прогрев и ослабление соединений;
• Для обслуживания используйте только оригинальные комплектующие - замена деталей расцепителя сторонними элементами нарушает гарантию и безопасность.
