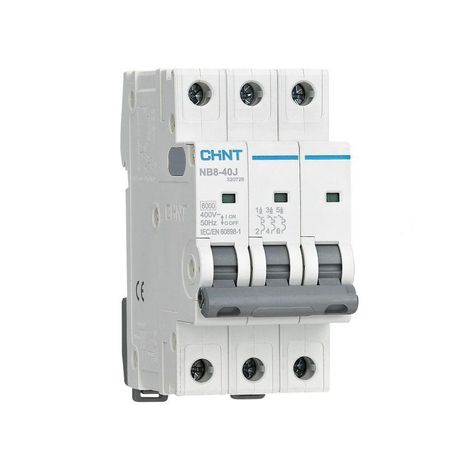

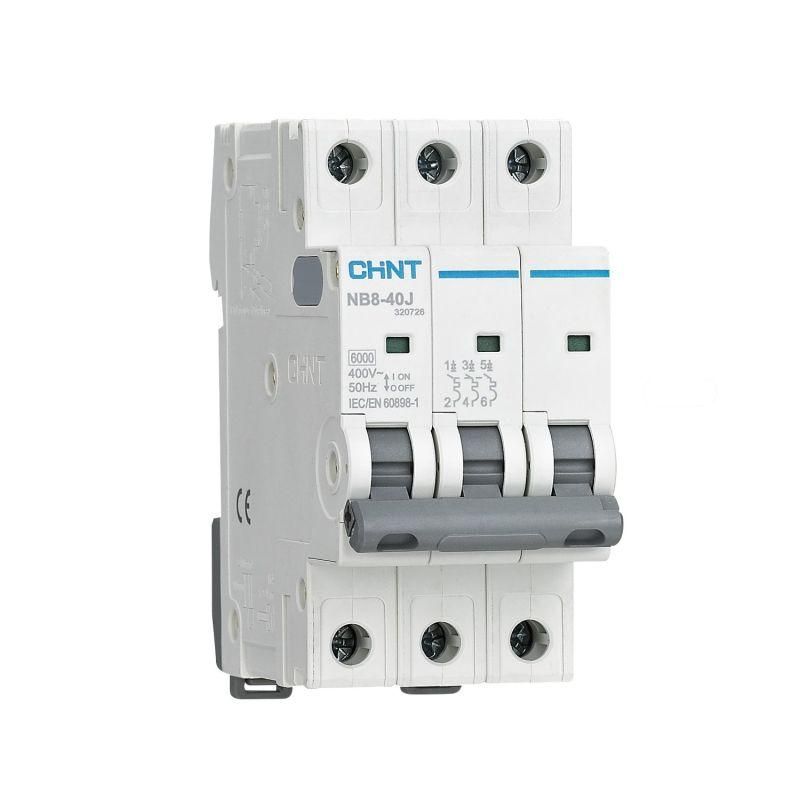

Выключатель автоматический NB8-40J 3P 32А 6кА х-ка C (R) | 320725 CHINT

Автоматический выключатель NB8-40J 32А 6кА с характеристикой C - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных объектах. Выключатель NB8-40J обеспечивает безопасную работу при высоких токах и компактной установке в распределительных щитах.

Назначение и область применения

Автоматический выключатель NB8-40J предназначен для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Устройство рассчитано на нечастые операции включения и отключения - идеально для постоянной защиты, а не для регулярного управления нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети
• Номинальное напряжение изоляции: 500 В - уровень, который изоляция выдерживает без пробоя
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Количество полюсов: 3 - защита трёх фаз одновременно
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Модульная ширина: 2.25 модуля (27 мм) - занимает место на DIN-рейке
• Рабочая температура: от -35 C до +70 C - работает в суровых условиях
• Частота: 50 Гц - совместим с сетями стандарта Европы и России
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, защищая провода и оборудование
• Механическая износостойкость: 15 000 циклов - долгий срок службы при многократных операциях
• Электрическая износостойкость: 10 000 циклов - сохраняет работоспособность после множества отключений под нагрузкой

Совместимость и монтаж

Выключатель NB8-40J устанавливается на стандартную DIN-рейку 35 мм. Ширина одного полюса - 13,5 мм, что позволяет плотно размещать несколько аппаратов в одном щите. Подключение осуществляется кабелями сечением до 25 мм2 (медные) или гребёнчатыми шинами. Для удобства есть индикатор положения контактов - окно показывает «ON/OFF». Комплектуется без дополнительных модулей, но имеет возможность установки: вспомогательного контакта XF9, сигнального контакта XF9J, независимого расцепителя S9 или расцепителя напряжения V9 - при необходимости удалённой сигнализации или дистанционного отключения.

Безопасность и стандарты

Выключатель NB8-40J соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяется в системах с степенью загрязнения 3 - то есть в помещениях с возможностью попадания пыли, влаги или технологических частиц. Категория применения A - обеспечивает координированную защиту в сочетании с другими устройствами. Напряжение импульсной прочности 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения (например, от молний или коммутационных процессов).

Преимущества

• Компактная конструкция - экономия места в щитах благодаря узкой форме полюса (13,5 мм)
• Увеличенная отключающая способность 6 кА - надёжнее стандартных 4,5 кА в аналогичных устройствах
• Широкий диапазон температур - можно использовать в холодных складах и нагреваемых помещениях
• Ясная индикация положения - легко определить состояние выключателя без тестера
• Гибкость расширения - возможность добавления дополнительных модулей без замены основного аппарата

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных помещениях без корпуса
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - лучше выбрать D
• Не используется для частого ручного включения/выключения - это не рубильник, а защитное устройство
• Не совместим с сетями постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения
• Щитовая защита группы освещения и розеток в административном здании
• Распределительный щит на производстве с оборудованием типа станков, конвейеров, вентиляторов
• Объединённая защита нескольких однофазных потребителей в многоэтажном доме через трёхполюсный автомат

Практические советы

• Выбирая выключатель NB8-40J, проверьте соответствие номинального тока нагрузке - не превышайте 32 А
• Для групповой защиты используйте гребёнчатую шину - так проще и надёжнее, чем соединять кабеля
• Если требуется сигнал о срабатывании - заказывайте модель с дополнительным контактом XF9J
• При монтаже соблюдайте момент затяжки клемм - переусердствовать нельзя, чтобы не повредить пластиковые детали
• Если в щите мало места - NB8-40J выгодно отличается от более широких аналогов, позволяя разместить больше аппаратов
