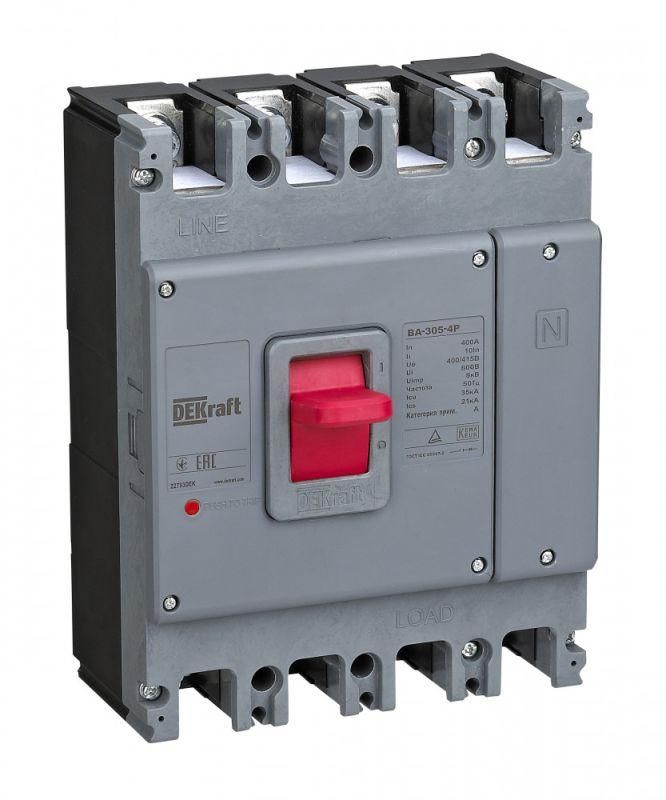

Выключатель автоматический 4п 250А 35кА ВА-305 DEKraft 22790DEK APC

Автоматический выключатель 4-полюсный 250А 35кА ВА-305 от DEKraft предназначен для защиты и коммутации силовых цепей переменного тока в промышленных и коммерческих объектах. Этот аппарат сочетает надёжную отключающую способность, встроенный моторный привод и термомагнитную защиту, что делает его удобным решением для автоматизированных систем распределения электроэнергии.

Назначение и область применения

Автоматический выключатель 4-полюсный 250А 35кА ВА-305 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных предприятий, объектов ЖКХ, транспорта и энергетики. Подходит для питания мощного оборудования: насосов, компрессоров, конвейеров, систем вентиляции. Моторный привод позволяет управлять выключателем дистанционно - например, через систему АСУ ТП или пульт управления.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с заземлённой нейтралью
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–415 В - рассчитан на работу в трёхфазных сетях 400 В (система TN-S/TN-C-S)
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и задержанное при длительной перегрузке
• Моторный привод: да - позволяет удалённо включать и отключать устройство без ручного воздействия
• Конструктивное исполнение: встроенное - выключатель устанавливается внутрь шкафа, без внешнего корпуса
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Способ монтажа: встраиваемый - закрепляется болтами на DIN-рейке или специальной платформе внутри щита
• Тип управления: рычаг - ручное управление осуществляется через механический рычаг на лицевой панели
• Крепление: болтовое - требует фиксации с помощью болтов, не совместим с классическими DIN-рейками без адаптера
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель 4-полюсный 250А 35кА ВА-305 монтируется в силовые шкафы с достаточным свободным пространством. Болтовое крепление требует предварительной подготовки основания - рекомендуется использовать металлическую платформу или раму. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24 В постоянного или переменного тока - уточнять в документации производителя). Установка возможна только в вертикальном положении. Не допускается установка рядом с источниками высоких температур или вибраций. Диаметр кабельных входов соответствует стандарту для токов 250 А - используйте кабели сечением не менее 70 мм2 медных жил.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие указателя расцепления и двойной защиты (тепловой + электромагнитный) снижает риск аварий. IP20 не обеспечивает защиту от окружающей среды - применение вне закрытых щитов запрещено. Все контакты выполнены из меди с серебряными вставками - обеспечивают долговечность и минимальное нагревание при работе.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Интегрированный моторный привод - исключает необходимость ручного доступа к щиту при операциях включения/отключения
• Указатель расцепления - ускоряет диагностику причины отказа, снижает простои
• Нерегулируемый термомагнитный расцепитель - минимизирует риск некорректной настройки, повышает надёжность
• Литой корпус - прочный, устойчив к механическим воздействиям, не требует обслуживания

Ограничения применения

• Не предназначен для частого включения-выключения - не имеет функции дугогашения для частых коммутаций
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных условиях без дополнительной защиты
• Только встраиваемый монтаж - не подходит для поверхностной установки
• Не регулируемые пороги срабатывания - невозможно изменить чувствительность к перегрузкам
• Требуется отдельное питание для моторного привода - не работает без внешней управляющей цепи

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими двигателями
• Коммутирование питания конвейерной линии с частотным преобразователем
• Центральный выключатель в распределительном щите торгового центра
• Автоматическое отключение при аварии в системе водоснабжения с насосной группой

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 250 А - недостаточное сечение вызовет перегрев
• Подключайте моторный привод согласно схеме в паспорте - неверное напряжение может вывести его из строя
• При использовании в системах с частыми пусками двигателей (например, насосы) убедитесь, что токи пуска не превышают временные пределы расцепителя
• Обязательно проверяйте состояние контактов каждые 1–2 года - особенно при высоких токах нагрузки
• Для автоматизации системы используйте сигналы с указателя расцепления - они позволяют получать оповещения о сработавшем выключателе
