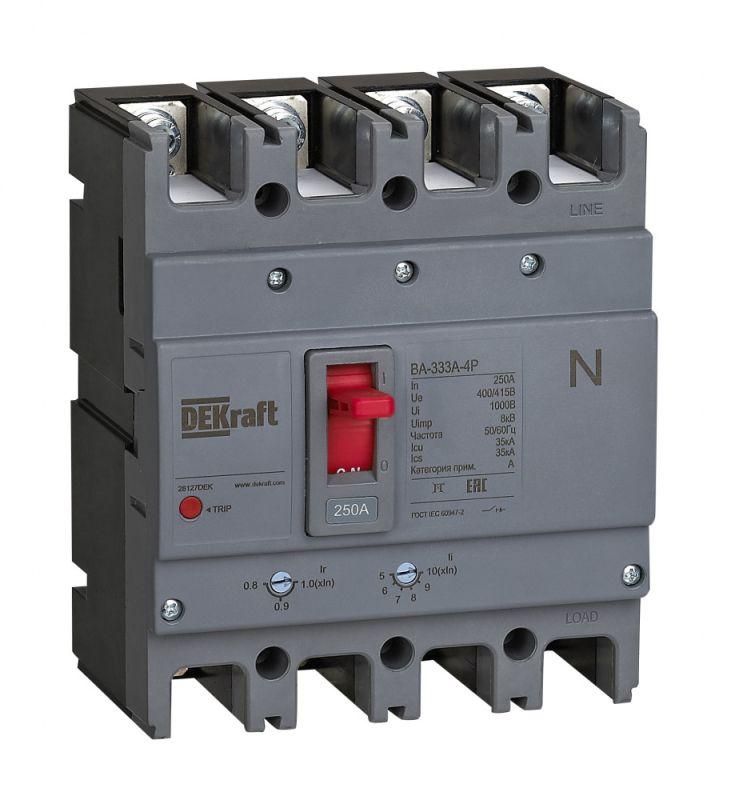

Выключатель автоматический 4п 250А 35кА ВА-333А DEKraft 28127DEK APC

Автоматический выключатель силовой 4-полюсный 250А 35кА ВА-333А - надёжный коммутационный аппарат серии ВА-330А от DEKraft, предназначенный для защиты и управления мощными электрическими цепями в промышленных и инфраструктурных объектах.

Назначение и область применения

Автоматический выключатель силовой 4-полюсный 250А 35кА ВА-333А используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ) и аналогичных системах. Подходит для установки на объектах с напряжением до 415 В и частотой 50 Гц: промышленных предприятиях, энергообъектах, транспортной инфраструктуре, жилых комплексах и других местах, где требуется высокая надёжность и управляемость.

Технические характеристики

• Номинальное напряжение: 415 В
• Номинальный ток длительной нагрузки (Iu): 250 А
• Количество полюсов: 4
• Номинальная отключающая способность (Icu): 35 кА
• Тип расцепителя: термомагнитный (с возможностью регулировки)
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения
• Конструктивное исполнение: стационарное
• Вид привода: ручной
• Способ монтажа: на монтажную плату
• Степень защиты IP: IP20 (защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 4-полюсный 250А 35кА ВА-333А предназначен для монтажа на специализированную монтажную плату, что требует предварительно подготовленного места с фиксирующими элементами. Установка выполняется только в закрытых распределительных устройствах. Напряжение питания для независимого расцепителя минимального напряжения должно соответствовать заявленным параметрам сети - он работает при снижении напряжения ниже установленного порога, обеспечивая аварийное отключение. Для подключения используйте кабели сечением, соответствующим току 250 А и условиям окружающей среды. Обязательно соблюдайте требования к моменту затяжки контактных зажимов - указаны в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель ВА-333А соответствует требованиям к безопасности для электрооборудования, применяемому в промышленных условиях. Серия ВА-330А проектировалась с учётом норм, обеспечивающих надёжное функционирование при максимальных токах КЗ. Отключение происходит благодаря сочетанию теплового (для перегрузок) и магнитного (для КЗ) расцепителей. Наличие независимого расцепителя позволяет интегрировать аппарат в системы удалённого управления и сигнализации.

Преимущества

• Высокая отключающая способность - 35 кА - обеспечивает безопасное отключение даже при серьёзных коротких замыканиях.
• Термомагнитный расцепитель с регулировкой позволяет точно настроить чувствительность под конкретную нагрузку.
• Независимый расцепитель минимального напряжения даёт возможность реализовать защиту по потере напряжения - важная функция для критически важных систем.
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и повышенной запылённости внутри шкафа.
• 60-месячная гарантия подтверждает качество сборки и материалы.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах вне шкафа.
• Требуется стационарная установка на монтажную плату; не поддерживает DIN-рейку или другие типы крепления.
• Нельзя использовать в сетях переменного тока с частотой выше 50 Гц или постоянного тока - только для 50 Гц, 415 В.
• Независимый расцепитель требует внешнего источника питания - необходимо предусмотреть его наличие в проекте.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием 400/230 В.
• Секционный выключатель между двумя источниками питания в системе бесперебойного электроснабжения.
• Защита крупного двигателя или группы потребителей в распределительном щите на заводе.
• Контроль отключения при проседании напряжения в системе освещения или управления технологическим оборудованием.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 250 А - недостаточное сечение вызовет нагрев и выход из строя.
• При использовании независимого расцепителя убедитесь, что источник его питания (например, 24 В постоянного тока) стабилен и имеет резерв.
• Избегайте установки рядом с источниками сильных помех - это может влиять на работу расцепителей.
• Регулярно проводите визуальный осмотр контактов и механизмов - особенно после многократных срабатываний.
• При замене автомата - всегда используйте оригинальный комплект от DEKraft, совпадающий по габаритам и характеристикам с моделью ВА-333А.
