Выключатель автоматический АЕ2043М-100-25А-12Iн-400AC-У3 | 104569 КЭАЗ

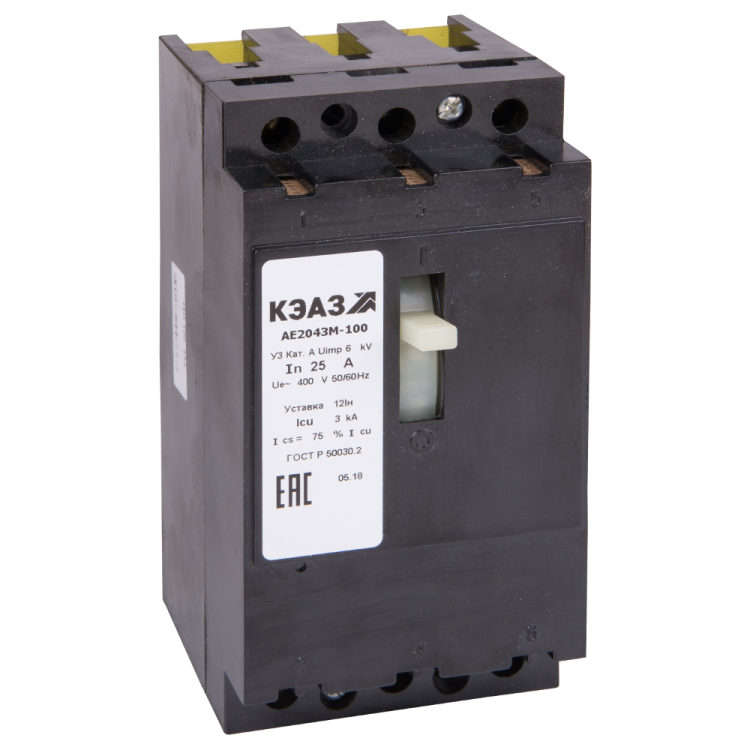

Автоматический выключатель АЕ2043М-100 У3 400В AC от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 25 А и уставкой магнитного расцепления 12Iн. Предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий в промышленных установках, где требуется надёжная и простая автоматическая защита.

Назначение и область применения

Автоматический выключатель АЕ2043М-100 У3 400В AC используется для коммутации и защиты электрических цепей переменного тока частотой 50–60 Гц на напряжение до 400 В. Подходит для защиты силового оборудования: двигателей, насосов, конвейеров, систем вентиляции и других устройств с высоким пусковым током. Применяется в распределительных щитах промышленных объектов, производственных линий и энергообъектах.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 4 кА
• Тип расцепителя: электромагнитный
• Уставка срабатывания магнитного расцепителя: 12Iн (300 А)
• Диапазон настройки теплового расцепителя: фиксированная - 25 А
• Частота: 50 / 60 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температурах от –40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Тип управления: рычажковый переключатель
• Крепление: на DIN-рейку
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Вспомогательные контакты: отсутствуют
• Способ монтажа: монтажная плата (фиксация на DIN-рейке)
• Произведён по ГОСТ Р 50030.2 и ТУ 3422-027-05758109-2007

Совместимость и монтаж

Автоматический выключатель АЕ2043М-100 У3 400В AC совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке и затянуть винтовые зажимы на входных и выходных клеммах. Сечения проводов должны соответствовать максимуму 25 мм2 - более толстые кабели не войдут. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление - если нужны эти функции, следует выбрать другую модификацию из серии АЕ20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и сертифицировано в соответствии с ТУ 3422-027-05758109-2007. Внесено в Реестр промышленной продукции РФ (код РЭ-2503/20). Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает использование во влажных или запылённых средах вне корпуса.

Преимущества

• Фиксированная уставка магнитного расцепления 12Iн (300 А) хорошо сочетается с пусковыми токами электродвигателей - снижает риск ложных срабатываний.
• Литой корпус повышает механическую прочность и долговечность при вибрациях и ударах.
• Широкий диапазон рабочих температур (–40…+60 C) позволяет использовать в холодных помещениях и на открытых площадках в пределах шкафа.
• Поддерживается в рекомендованном ассортименте КЭАЗ - гарантирует доступность запчастей и аналогичных изделий.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 требует установки в герметичный щит.
• Отсутствуют вспомогательные контакты - невозможно реализовать дистанционную сигнализацию или блокировки.
• Нельзя регулировать порог срабатывания теплового расцепителя - он жёстко установлен на 25 А.
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в системе конвейера.
• Распределительный щит на производстве с несколькими насосами и вентиляторами.
• Щитовая в цеху с низким уровнем внешних воздействий - сухое помещение, комнатная температура.
• Замена старого автомата в существующей установке, где требуется сохранение габаритов и типоразмера.

Практические советы

• При замене автомата проверьте, чтобы новый АЕ2043М-100 У3 400В AC имел ту же уставку 12Iн - это важно для совместимости с нагрузкой.
• Не используйте кабели с сечением больше 25 мм2 - они не поместятся в зажимы, даже при усилии.
• Если нужна сигнализация срабатывания - выбирайте модель с вспомогательными контактами, например, АЕ2043М-100У3 с индексом “+А”.
• Для монтажа в условиях низких температур (ниже –20 C) перед первым включением дайте прибору адаптироваться к температуре окружающей среды 10–15 минут.
• Проверяйте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев, слишком сильное - повреждают медные жилы.
