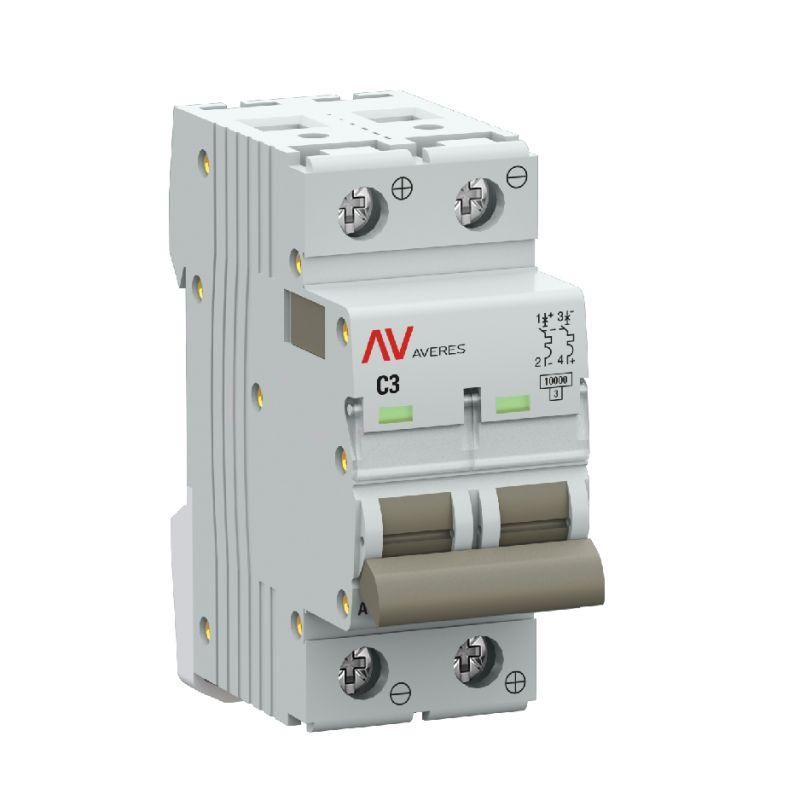

Выключатель автоматический AV-10 DC 2P 3A (C) 10kA AVERES |mcb10-DC-2-03C-av| EKF

Автоматический выключатель AV-10 AVERES EKF - двухполюсный коммутационный аппарат для защиты цепей постоянного тока до 3 А и 500 В, рассчитанный на отключение токов короткого замыкания до 10 кА. Подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

AV-10 AVERES EKF предназначен для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Применяется в системах с источниками питания постоянного тока: солнечные электростанции, системы энергообеспечения с аккумуляторами, промышленные контроллеры, зарядные устройства, транспортные средства с DC-сетями.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC - рабочее напряжение сети постоянного тока
• Номинальная отключающая способность: 10 кА - способность безопасно отключить аварийный ток короткого замыкания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, светодиодные драйверы, малые преобразователи)
• Количество полюсов: 2 - одновременное отключение обоих проводов цепи (плюс и минус)
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Степень защиты IP20 - защищён от доступа пальцами и крупным инструментом, но не от пыли и воды
• Модульная ширина: 2 модуля - занимает 18 мм в DIN-рейке
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях и на улице внутри корпуса
• Глубина монтажа: 50 мм - требует свободного места за щитом
• Частота: 50 Гц - указана для справки; устройство работает только с постоянным током

Совместимость и монтаж

AV-10 AVERES EKF устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём фиксации защёлками снизу. Для надёжного соединения используйте провода сечением 1–25 мм2, затягивайте клеммы моментом, достаточным для плотного контакта - переизбыток усилия повредит пластиковую часть клеммы. Убедитесь, что в щите есть место глубиной не менее 50 мм. Клеммы предназначены исключительно для однопроволочных или многожильных проводов с наконечниками - не допускается использование оголённых многожильных проводов без наконечников.

Безопасность и стандарты

AV-10 AVERES EKF соответствует требованиям ГОСТ IEC 60947-2, что гарантирует соответствие международным нормам безопасности для . Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых помещениях без значительного количества пыли, влаги или проводящего осаждения.

Преимущества

• Механизм мгновенной коммутации снижает время возгорания дуги и уменьшает износ контактов - увеличивает срок службы
• Улучшенная теплоотдача благодаря эффективной конструкции контактной группы - меньше нагрев при работе
• Функция “C”-характеристики хорошо сочетается с типичными нагрузками в DC-системах: LED-освещение, контроллеры, насосы
• Поддержка двуполюсного отключения - полностью разрываются оба провода цепи, исключая опасные остаточные потенциалы

Ограничения применения

• Не переменного тока (AC) - даже при наличии 50 Гц в спецификации, устройство проектировалось только для DC
• IP20 не позволяет устанавливать во влажных местах, на улице или в пыльных производствах без дополнительной защиты
• Запрещено применение в цепях с напряжением выше 500 В DC - риск образования устойчивой дуги и выхода из строя
• Не рекомендован для частых включений/выключений более 10 раз в день - высокая механическая нагрузка сокращает ресурс

Примеры использования

• Защита солнечной батареи 24 В / 100 Вт с аккумулятором 12 В через контроллер заряда
• Отключение цепи постоянного тока в серверном шкафе с UPS
• Щит управления электромобилем или гольф-картом
• Цепи питания 48 В DC в телекоммуникационных стойках

Практические советы

• Выбирая AV-10 AVERES EKF, проверьте, чтобы ваша система работала именно на постоянном токе - нельзя использовать вместо AC-автомата
• Из-за особенностей DC-дуги, после срабатывания возможна необходимость замены аппарата - даже если он внешне цел - внутренние контакты могли сплавиться
• При использовании в холодных условиях (до –25 C) перед первым включением дайте устройству прогреться до комнатной температуры
• Для удобства обслуживания выбирайте модели с возможностью дополнительной комплектации - например, сигнализирующие контакты или дистанционное управление
