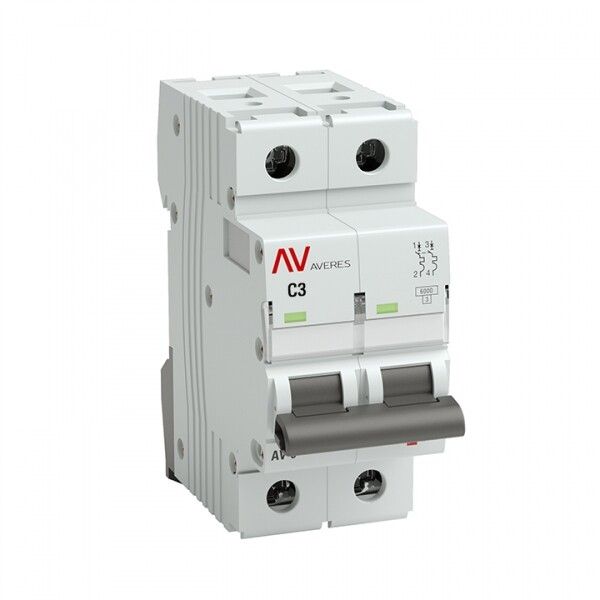

Выключатель автоматический двухполюсный AV-6 DC 3А C 6кА AVERES | mcb6-DC-2-03C-av EKF

Автоматический выключатель модульный двухполюсный AV-6 DC 3А (C) 6кА от EKF предназначен для защиты цепей постоянного тока в бытовых и промышленных системах. Этот аппарат обеспечивает надёжное отключение при перегрузках и коротких замыканиях, совмещает компактность DIN-монтажа с высокими показателями безопасности и соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель модульный двухполюсный AV-6 DC 3А (C) 6кА используется для защиты цепей постоянного тока (DC) в устройствах с напряжением до 500 В. Подходит для установки в щитах управления, зарядных станциях, солнечных энергоустановках, системах освещения на светодиодах, промышленных контроллерах и других объектах с источниками постоянного тока. Применяется там, где требуется точная защита от перегрузок и КЗ - особенно в условиях переменной нагрузки.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания;
• Тип тока: постоянный (DC);
• Номинальное напряжение: 500 В DC - рабочее напряжение; предельное - до 800 В DC согласно серии;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, LED-драйверы, насосы, малые двигатели);
• Номинальное напряжение изоляции: 660 В - гарантирует устойчивость к скачкам напряжения;
• Тип расцепителей: электромагнитный (быстрое отключение при КЗ) + тепловой (защита от долговременных перегрузок);
• Класс токоограничения: 3 - минимальное время прохождения тока КЗ перед отключением, снижает термическую нагрузку на проводку;
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчивость к грозовым и коммутационным импульсам;
• Степень защиты IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Подключаемое сечение провода: 1–25 мм2 - совместим с медными жилами любого распространённого сечения;
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри щита;
• Рабочий диапазон температур: –25...+50 C - работает даже в холодных помещениях;
• Категория перенапряжений: III - рассчитан на использование в распределительных сетях второго уровня;
• Срок службы: 120 месяцев (10 лет) - официальная гарантия производителя;
• Частота: 50 Гц - указана для совместимости с AC-системами, хотя устройство работает исключительно с DC.

Совместимость и монтаж

Автоматический выключатель модульный AV-6 DC 3А (C) 6кА монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Обеспечен механизм фиксации с характерным щелчком. Наличие коммутируемого нейтраля позволяет использовать его в цепях с заземлённым нулём - важно для систем с двуполюсной защитой. Для правильного подключения соблюдайте полярность: вход и выход помечены. Клеммы имеют защитные шторки - предотвращают случайное прикосновение к токоведущим частям. Устройство можно установить в любом положении, но рекомендуется вертикальное - для лучшего теплоотвода.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 (соответствует МЭК 60947-2:2006). Соответствует классу перенапряжения III и степени загрязнения 2 - значит, годится для помещений с нормальной степенью запыления, кроме агрессивных сред. Класс токоограничения 3 повышает безопасность оборудования, минимизируя энергию, проходящую через цепь при аварии. Конструкция имеет литую лицевую панель и жёсткий корпус с девятью заклепками - увеличивает механическую прочность и снижает риск деформации при ударах.

Преимущества

• Механизм мгновенной коммутации (ММК): обеспечивает быстрое и равномерное отключение обоих полюсов, снижает дуговое возгорание;
• Окно реального состояния контактов: наглядно показывает, открыт или закрыт контакт - удобно при диагностике;
• Защитные шторки на клеммах: предотвращают случайное прикосновение к токоведущим элементам во время обслуживания;
• Удобное окно для маркировки: легко подписывать каждую цепь - снижает риск ошибок при ремонте;
• Полный набор аксессуаров: возможно подключение боковых перемычек, сигнализаторов положения, дополнительных контактов;
• Совместимость с другими изделиями серии AV-6 DC - позволяет унифицировать щитовые решения.

Ограничения применения

• Не применяется в цепях переменного тока (AC) - только для постоянного тока (DC);
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых местах без дополнительной герметизации;
• Работает при температуре не ниже –25 C - в более холодных условиях возможны отказы механизма;
• Номинальное напряжение 500 В - не следует применять в системах выше этого значения, даже если серия поддерживает до 800 В (это зависит от числа полюсов и сборки);
• Не предназначен для частого ручного включения/выключения - не является рубильником.

Примеры использования

• Щиты питания солнечных панелей (PV-системы) с напряжением до 480 В DC;
• Цепи зарядки электроскутеров и электромобилей;
• Управление мощными LED-светильниками в торговых залах и производстве;
• Контроль двигателей постоянного тока в автоматических линиях;
• Распределительные щиты в железнодорожных вокзалах, метро, где используются системы постоянного тока 110–480 В.

Практические советы

• Выбирая между 3 А и 6 А, ориентируйтесь на суммарную потребляемую мощность нагрузки - лучше взять запас 20%, чтобы избежать ложных срабатываний;
• При использовании нескольких выключателей AV-6 DC в одном щите - используйте одинаковый тип характеристики (C) для единообразия реакций;
• Обязательно проверьте посадочные размеры: глубина 50 мм должна укладываться в ваш щит - некоторые модели имеют меньший внутренний объём;
• Перед первым включением убедитесь, что все провода затянуты моментом 0,5–0,7 Нм - недостаточно плотное крепление вызывает перегрев;
• Для сложных систем рекомендуется использовать аксессуары: сигнализатор положения контакта и боковые перемычки для координации группового отключения.
