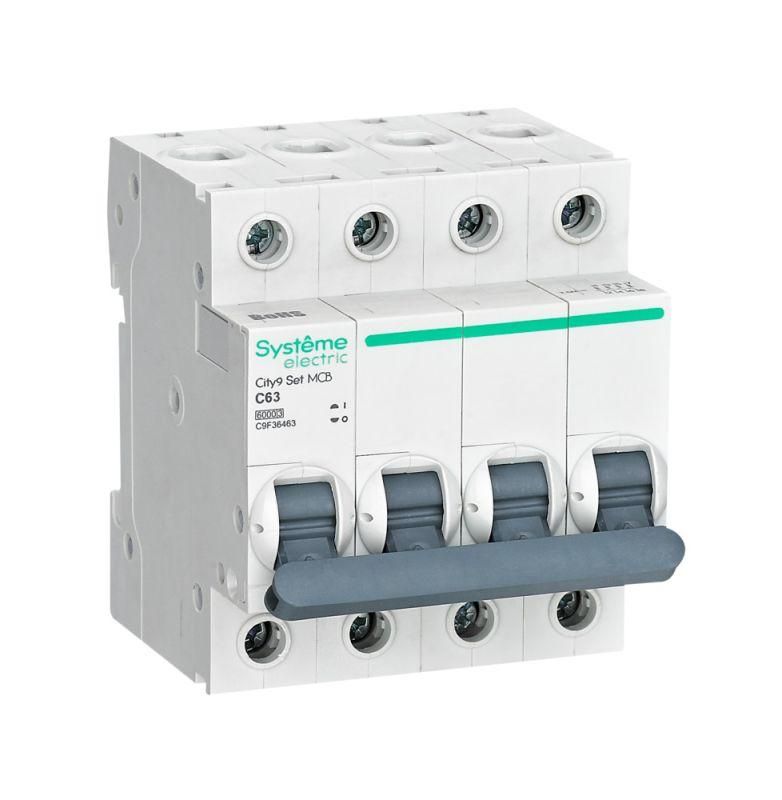

Выключатель автоматический четырёхполюсный 63A C 6kA City9 | C9F36463 |Systeme Electric APC

Автоматический выключатель City9 SE c9f36463 - четырёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов. Номинальный ток 63 А, класс отключения C, напряжение до 400 В.

Назначение и область применения

Автоматический выключатель City9 SE c9f36463 предназначен для защиты групповых и фидерных цепей переменного тока с частотой 50/60 Гц. Обеспечивает надёжную работу в условиях повышенной нагрузки и кратковременных бросков тока - например, при запуске двигателей, насосов, компрессоров и другого оборудования с высоким пусковым током. Применяется в щитах управления производственного оборудования, системах освещения, HVAC, конвейерах и других промышленных и коммерческих объектах.

Технические характеристики

• Тип: автоматический выключатель, четырёхполюсный
• Номинальный ток: 63 А
• Характеристика срабатывания: C - умеренно инерционная, подходит для нагрузок с пусковыми токами
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляция)
• Номинальная отключающая способность: 6 кА
• Тип тока: переменный (AC)
• Частота: 50 / 60 Гц
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Поперечное сечение подключаемого провода: 1–25 мм2
• Коммутируемый нейтральный проводник: да - ноль также отключается при срабатывании
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем пыли и влаги
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Для подключения используйте провода сечением от 1 до 25 мм2 - зачищенные участки должны быть длиной около 10–12 мм. Клеммы безопасны: они спроектированы так, чтобы предотвращать случайное попадание жил внутрь корпуса. Момент затяжки - 2,5 Нм; превышение может повредить контакт. После монтажа проверьте плотность соединений и отсутствие люфта в механизме. Выключатель совместим с другими устройствами серии City9 SET - можно собирать компактные щиты с едиными элементами.

Безопасность и стандарты

Автомат соответствует требованиям стандарта EN 60947-2 и нормативам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Корпус изготовлен из ударопрочного самозагасающего пластика, что обеспечивает механическую прочность и пожаробезопасность. Механизм мгновенной коммутации минимизирует время горения дуги, снижая риск возгорания. Все контакты выполнены из медных сплавов с покрытием, устойчивым к окислению.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение даже при больших токах КЗ
• Безопасные клеммы - исключают риск поражения током и повреждения изоляции
• Монолитная лицевая панель - улучшает герметичность и долговечность корпуса
• 6 металлических заклёпок - обеспечивают жёсткую сборку и устойчивость к вибрациям
• Коммутируемый нейтраль - полное отключение цепи, важно для безопасности обслуживания
• Гарантия 3 года - подтверждает качество производства и контроль на всех этапах

Ограничения применения

Не применяется во взрывоопасных зонах, на открытых площадках или в местах с постоянным воздействием влаги - степень защиты IP20 не предусматривает защиту от воды и пыли. Не рекомендован для цепей постоянного тока. Не следует использовать при температуре ниже –25 C или выше +60 C. Не подходит для защиты чувствительной электроники - характеристика C имеет задержку срабатывания при перегрузке, которая может быть недопустима для микроконтроллеров и преобразователей частоты. Не монтируйте рядом с источниками сильного тепла - нагрев снижает реальную рабочую нагрузку аппарата.

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт с пускателем
• Распределительный щит торгового центра - отключение группы светильников и розеток
• Щитовая на производстве - защита конвейерной линии с несколькими приводами
• Объекты ЖКХ - автономная защита системы вентиляции или насосной станции

Практические советы

• При выборе автомата учитывайте суммарную нагрузку цепи - не превышайте 63 А, особенно при длительной работе
• Используйте калиброванный ключ для затяжки клемм - момент 2,5 Нм важнее силы рук
• Проверяйте соответствие сечения провода: слишком тонкий - перегрев, слишком толстый - плохой контакт
• При установке в щите оставляйте свободное место вокруг - теплоотвод влияет на реальную нагрузочную способность
• Для удобства обслуживания пометьте каждый автомат - особенно если используется коммутируемый ноль
• Серия City9 SE совместима с другими изделиями этой же линейки - можно собирать унифицированные щиты
