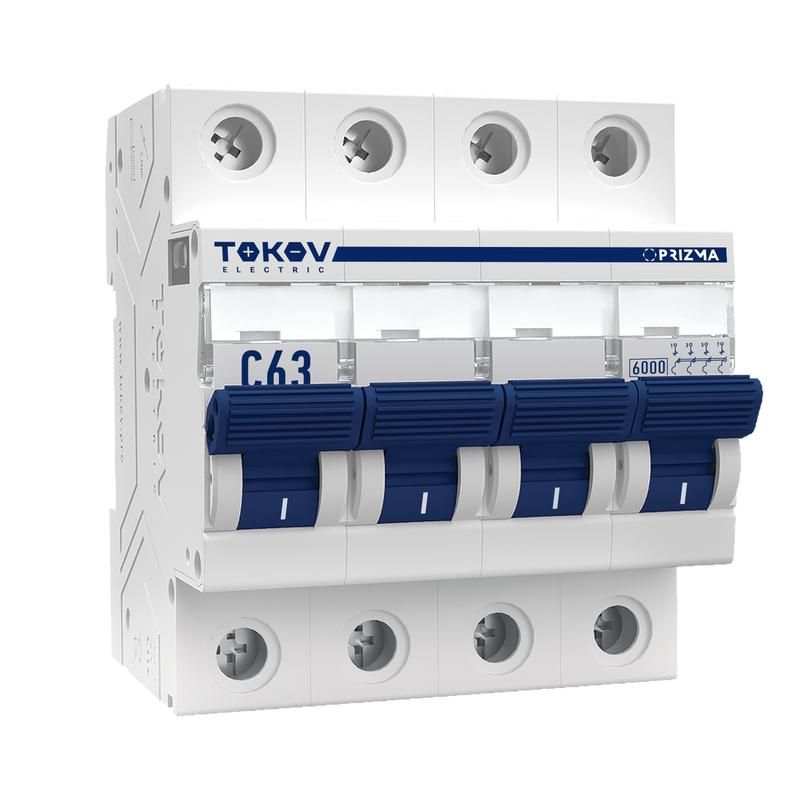

Выключатель автоматический модульный 4п C 63А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-63-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-63-c - четырёхполюсное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитах управления промышленным и коммерческим оборудованием, где требуется надёжная защита трёхфазной сети с нулевым проводником.

Назначение и область применения

Этот автомат предназначен для защиты четырёхпроводных сетей переменного тока на напряжение до 400 В. Он обеспечивает отключение цепи при превышении допустимой нагрузки (перегрузка) или возникновении аварийного тока короткого замыкания. Применяется в распределительных щитах объектов с трёхфазными потребителями: насосы, компрессоры, системы вентиляции, конвейеры, сварочные аппараты и другое оборудование, требующее защиты всех фаз и нуля одновременно.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор;
• Характеристика срабатывания: C - чувствителен к умеренным кратковременным перегрузкам, типичным для двигателей и освещения; срабатывает при токе 5–10 кратном от номинала;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) защищаются одновременно и отключаются при срабатывании;
• Ширина: 4 модуля (72 мм) - соответствует стандартному шагу DIN-рейки;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при возможных скачках напряжения;
• Импульсное напряжение: 6 кВ - устойчивость к высоковольтным помехам, таким как удары молнии или коммутационные броски;
• Сечение провода: до 25 мм2 для жестких одножильных проводов, до 16 мм2 для гибких многожильных;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Рабочая температура: от –25 C до +60 C - позволяет использовать в неотапливаемых помещениях и на улице внутри корпусов;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Глубина монтажа: 50 мм - минимальное пространство, необходимое за DIN-рейкой для правильной установки.

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-63-c устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Жилы должны быть зачищены на 8–10 мм. Многожильные провода рекомендуется обжимать наконечниками типа НШВИ для надёжного контакта. Устройство совместимо со всеми популярными сериями шин и клеммных колодок, используемых в промышленных щитах. Обязательно соблюдайте порядок подключения: входные провода - сверху, выходные - снизу.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов EN 60898 и IEC 60898. Отключение происходит благодаря тепловому и электромагнитному расцепителям, что исключает самопроизвольное включение после срабатывания. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Все материалы соответствуют нормам горючести UL94 V-2.

Преимущества

• Защита всех четырёх проводников - ноль также отключается, снижая риск поражения током при обслуживании;
• Устойчивость к высоким импульсным напряжениям - повышает надёжность в условиях нестабильной сети;
• Поддержка больших сечений проводов - удобно для мощных нагрузок и длинных линий;
• Максимальная температурная стабильность - работает даже в холодных складских помещениях;
• Фиксация в положении “выкл” - визуально и механически подтверждает отключенное состояние.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц;
• Не используется в качестве основного рубильника - не имеет функции частого ручного включения/отключения;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт без пускателя);
• Запрещено применять при температуре ниже –25 C или выше +60 C - возможна потеря точности срабатывания.

Примеры использования

• Щит управления насосной станцией - защита трёх фаз и нуля от перегрева и КЗ;
• Распределительный щит торгового центра - отключение питания группы светильников и розеток;
• Линия питания конвейера на заводе - обеспечение безопасности при ремонте оборудования;
• Цепь нагревательных элементов в сушильной камере - защита от перегрузки при длительной работе.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 63 А лучше использовать медный кабель минимум 16 мм2;
• При установке нескольких автоматов рядом - оставляйте свободное место для теплоотвода, особенно при плотной компоновке;
• Не затягивайте зажимы слишком сильно - это повредит жилу и вызовет перегрев;
• Проверяйте маркировку перед монтажом: убедитесь, что это именно 4-полюсный выключатель с характеристикой C, а не B или D;
• Для систем с частыми пусками (например, компрессоры) рассмотрите использование магнитного пускателя перед этим автоматом - продлит срок службы устройства.
