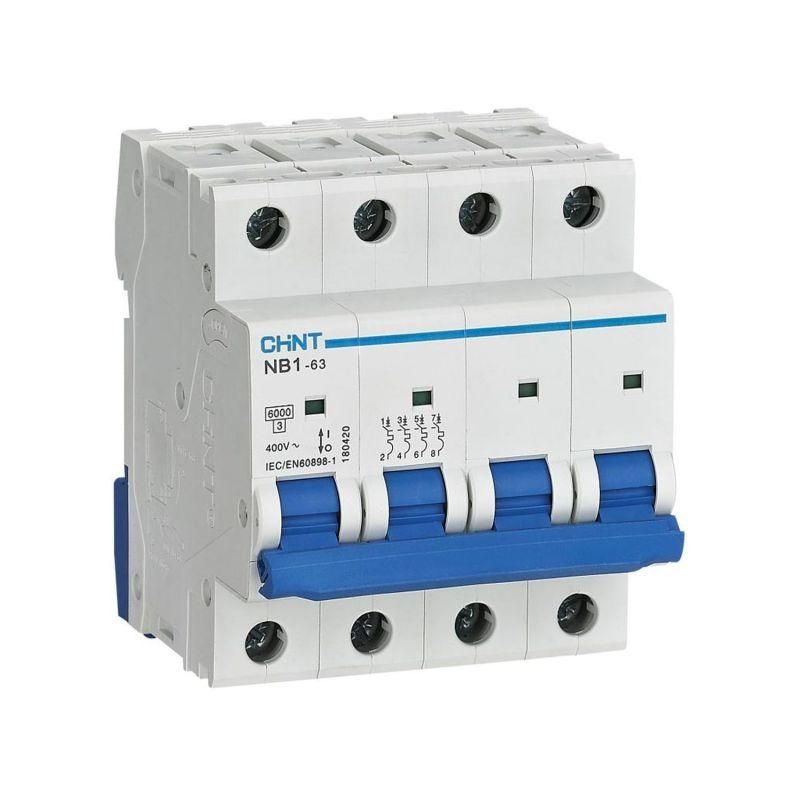

Выключатель автоматический четырехполюсный NB1-63 4P 50A 6кА х-ка C (DB) (R) | 179750 CHINT

Автоматический выключатель NB1-63 от CHINT - четырёхполюсный модульный аппарат на 50 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах 400 В. Подходит для установки в щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель NB1-63 используется для защиты трёхфазных линий с нейтралью, где требуется одновременное отключение всех фаз и нулевого провода. Применяется в распределительных щитах для питания оборудования: станков, насосов, конвейеров, систем вентиляции, групп освещения и других мощных потребителей. Подходит для мест с умеренной запылённостью и стабильной температурой.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) отключаются одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; изоляция рассчитана на 500 В;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (электродвигатели, трансформаторы);
• Сечение проводника: 1–25 мм2 - позволяет подключить медные кабели этого диапазона;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке по 18 мм каждый;
• Глубина монтажа: 77,8 мм - требует свободного пространства за щитом;
• Рабочая температура: от -25C до +40C - не рекомендован для установки вне помещений или в необогреваемых щитовых;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается, что важно для безопасности при обслуживании;
• Категория применения: A - для бытовых и аналогичных промышленных применений;
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже предельного значения, повышая надёжность системы.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на кабели сечением 1–25 мм2 - можно использовать как однопроволочные, так и многожильные провода с наконечниками типов PIN и FORK. Наличие коммутируемого нуля требует правильного подключения: входной ноль подключается к верхней клемме, выходной - к нижней. Убедитесь, что глубина щита минимум 80 мм - это исключит давление на корпус при закрывании крышки. Выключатель NB1-63 совместим со всеми другими модулями серии NB1-63, что позволяет легко собирать комплексные решения.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в сетях с уровнем загрязнения 2 - то есть в помещениях без значительного количества пыли, влаги или проводящего мусора. Степень защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, но не обеспечивают герметичность - поэтому установка возможна только во внутренних щитах. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000, что соответствует нормам для длительной эксплуатации в условиях регулярного использования.

Преимущества

• Обеспечивает одновременное отключение всех фаз и нуля - повышает безопасность при ремонте;
• Характеристика C оптимальна для нагрузок с пусковыми токами - меньше ложных срабатываний при запуске двигателей;
• Компактная конструкция (4 модуля) экономит место в щите;
• Индикатор положения контактов - наглядно показывает, включен ли выключатель;
• Поддержка дополнительных модулей - можно добавить сигналы срабатывания, расцепители или вспомогательные контакты;
• Производитель CHINT - известный бренд с проверенной надёжностью в массовом использовании.

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для высоких температур выше +40C - риск перегрева и преждевременного отказа;
• Не предназначен для частых операций включения/отключения - лучше использовать контакторы для таких задач;
• Не работает в сетях постоянного тока - только переменный ток 50–60 Гц;
• Требует точного подбора сечения кабеля - использование проводов менее 1 мм2 или более 25 мм2 может вызвать перегрев или плохой контакт.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 380 В и пусковым током до 300 А;
• Щитовая распределительная система в цехе с несколькими линиями 400 В;
• Распределительный щит многоэтажного дома, где одна группа розеток питается от трёх фаз и нуля;
• Система вентиляции с тремя вентиляторами и управляемым нулём.

Практические советы

• При монтаже используйте наконечники OF или PF для многожильных проводов - это повысит надёжность контакта;
• Проверьте соответствие сечения кабеля и номинала автомата - 50 А требует минимум 10 мм2 меди;
• Если нужна удалённая сигнализация срабатывания - выбирайте модель с опцией XF9J (сигнальный контакт аварии);
• Для управления с другого участка установите независимый расцепитель S9 - позволит отключить выключатель NB1-63 дистанционно;
• Не затягивайте клеммы слишком сильно - это повредит пластиковые детали и может деформировать контакты;
• При сборке щита оставляйте 10–15 мм свободного пространства вокруг аппарата - для лучшей теплоотдачи.
