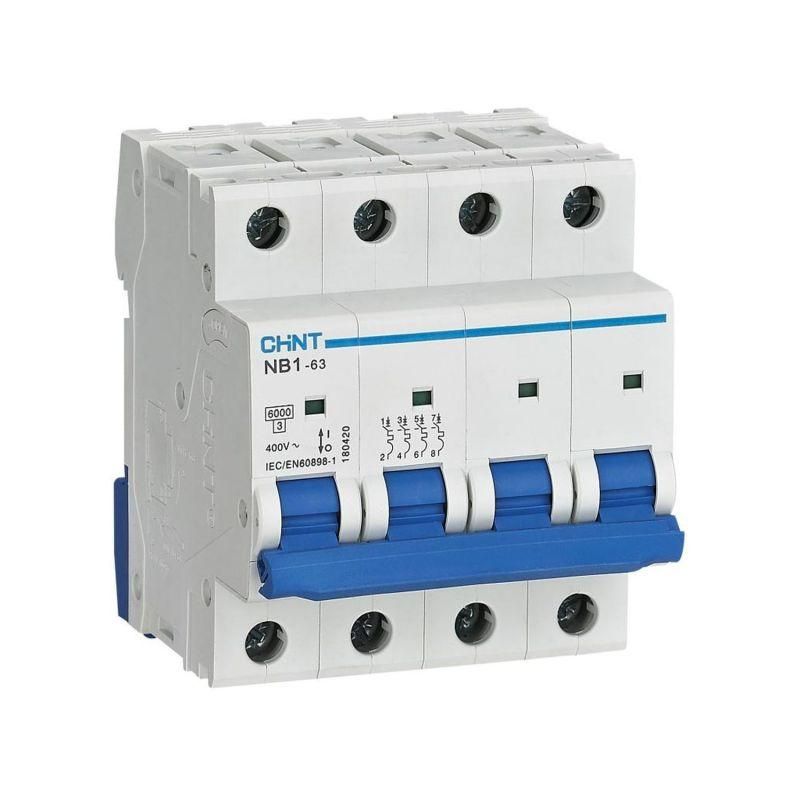

Выключатель автоматический четырехполюсный NB1-63 4P 32A 6кА х-ка C (DB) (R) | 179747 CHINT

Автоматический выключатель NB1-63 от CHINT - четырёхполюсный модульный аппарат на 32 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах 400 В. Подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель NB1-63 используется для защиты трёхфазных линий с нулевым проводником (3N+1) - например, питания оборудования, групп розеток, насосов, вентиляторов, кондиционеров и других трёхфазных потребителей. Применяется в распределительных щитах, где требуется одновременное отключение всех фаз и нуля при аварии. Характеристика C обеспечивает устойчивую работу при пусковых токах типичных для двигателей и освещения.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) отключаются одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для смешанных нагрузок с умеренными пусковыми токами
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380–400 В переменного тока
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от молний или коммутаций
• Тип тока: AC - работает только с переменным током
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Рабочая температура: от -25C до +40C - допустимо применение в неотапливаемых помещениях, но не на улице
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительного количества пыли, влаги или проводящего мусора

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Кабель подключается через винтовые зажимы - подходят медные жилы сечением до 25 мм2. Также возможна установка шин типа PIN и FORK. Ширина одного полюса - 18 мм, что соответствует европейскому стандарту. Устройство совместимо со всеми элементами серии NB1-63: можно использовать вспомогательные контакты XF9, сигналы аварийного срабатывания XF9J, расцепители S9 и V9 для удалённого управления.

Безопасность и стандарты

Выключатель NB1-63 соответствует требованиям IEC 60898-1 и EN 60898-1 - международным стандартам для модульных автоматических выключателей. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, повышая безопасность кабелей и оборудования. Категория применения A означает, что он защищает именно от перегрузок и коротких замыканий, а не от высоких пусковых токов - поэтому характер C выбран правильно для бытовых и промышленных нагрузок.

Преимущества

• Одинаковое отключение всех четырёх полюсов - исключает риск оставления одной фазы под напряжением
• Яркий индикатор положения контакта - легко определить, включен ли выключатель или он сработал
• Высокая механическая износостойкость - 20 000 циклов включения/выключения
• Гибкость комплектации - возможность добавить расцепители и контакты для автоматизации
• Надёжная конструкция от CHINT - проверенная серия NB1-63 применяется в тысячах проектов по всему миру

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для мощных двигателей с очень высокими пусковыми токами (например, крупные компрессоры); лучше выбрать характеристику D
• Не подходит для постоянных токов (DC) - только для переменного тока 50/60 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не следует использовать в условиях повышенной запылённости или влажности без дополнительной герметизации щита

Примеры использования

• Защита трёхфазного кондиционера с нулём в квартире или офисе
• Щитовая защита группы розеток на производстве с питанием 380 В
• Отключение всей системы освещения и вентиляции в торговом центре
• Распределительный щит на участке с несколькими двигателями малой мощности

Практические советы

• Выбирая NB1-63 32A C, убедитесь, что суммарная нагрузка на каждую фазу не превышает 32 А - особенно важно при неравномерной нагрузке
• При использовании в щите с другими автоматами соблюдайте координацию - этот аппарат должен находиться после основного входного автомата
• Если планируете подключать шины, используйте только совместимые типы PIN/FORK - не затягивайте слишком сильно, чтобы не повредить пластиковые зажимы
• Для дистанционного контроля состояния добавьте вспомогательный контакт XF9 - он передаёт сигнал в систему учёта или SCADA
• Проверяйте положение рычага перед включением - если он в промежуточном состоянии, значит, произошло срабатывание, и нужно найти причину
