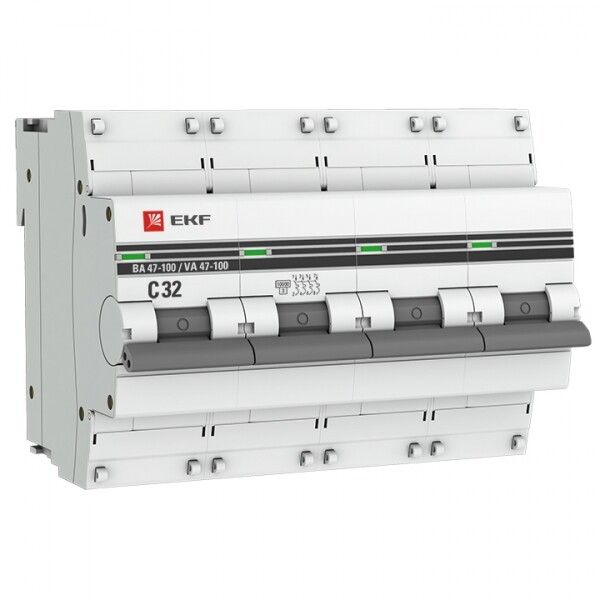

Автоматический выключатель ВА 47-100 4P 32А (C) 10kA EKF PROxima - mcb47100-4-32C-pro

Автоматический выключатель модульный 4-полюсный 32А тип C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Этот выключатель подходит для установки в щитах бытовых и промышленных объектов, обеспечивает надёжную работу при нагрузках до 32 А и соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 32А тип C 10кА ВА 47-100 используется для защиты четырёхпроводных трёхфазных цепей с заземлённой нейтралью. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов, где требуется одновременная коммутация всех фаз и нулевого проводника. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В (до 660 В изоляция) - рассчитан на использование в трёхфазных сетях 380–400 В
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) коммутируются одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимально для устройств с умеренными пусковыми токами (электродвигатели, освещение, нагреватели)
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает энергии пробоя
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Поперечное сечение провода: 1–35 мм2 - позволяет подключать медные провода от 1 до 35 квадратных миллиметров
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Рабочая температура: -10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - предназначена для сетей с промышленной частотой
• Тип напряжения: AC - работает только с переменным током
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм в DIN-коробке
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного места за рейкой
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при аварии, повышает безопасность
• Климатическое исполнение: УХЛ3.1 - допустимо применение в закрытых помещениях с умеренной влажностью и колебаниями температур

Совместимость и монтаж

Автоматический выключатель модульный 32А ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо:

• Обеспечить достаточное пространство вокруг аппарата для теплоотвода - не плотно друг к другу
• Подключать провода сечением 1–35 мм2 через верхние или нижние зажимы - согласно схеме на корпусе
• Не затягивать зажимы сверх меры - риск повреждения контакта
• Проверить соответствие сечения провода и номинала автомата - при использовании 16 мм2 и выше рекомендуется контрольный момент затяжки
• Установка возможна в любом положении - горизонтально или вертикально

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р50345-1-2010 (соответствует МЭК 60898-2-2006). Соответствует требованиям безопасности для электроустановок до 1000 В. Класс токоограничения 3 и наличие коммутируемого нуля обеспечивают повышенную степень защиты персонала и оборудования. Номинальное напряжение изоляции 660 В гарантирует безопасность даже при кратковременных перенапряжениях.

Преимущества

• Комбинированный расцепитель - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов обеспечивает точную защиту
• Коммутируемый нейтральный проводник - исключает опасность сохранения потенциала на нуле после отключения
• Высокая отключающая способность (10 кА) - подходит для мест с высокой мощностью КЗ, включая промышленные сети
• Надёжная конструкция - корпус из самозатухающего пластика, контактная группа с антикоррозийным покрытием
• Долгий срок службы - гарантия 84 месяца (7 лет) подтверждает качество сборки

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP20 не защищает от влаги и пыли
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (>10×Iн) - например, крупных тяжёлых двигателей; лучше выбрать тип D
• Не следует устанавливать в условиях температуры ниже -10 C или выше +50 C - возможны отказы в работе
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Защита трёхфазного двигателя 15 кВт в цеху - отключение при перегрузке или КЗ
• Щитовая в многоквартирном доме - распределение питания на три фазы с коммутируемым нулём
• Конвейерная линия с системой управления - обеспечение целостности цепи при аварии
• Осветительные группы с галогенными лампами и инверторами - характерные пусковые токи попадают в диапазон характеристики C

Практические советы

• Перед заменой проверьте, что номинал 32 А соответствует сечению кабеля - при 2,5 мм2 он будет недостаточен
• При групповом монтаже нескольких автоматов ВА 47-100 соблюдайте интервал между ними - не менее 5 мм для охлаждения
• Если в цепи есть частотные преобразователи или ИБП - убедитесь, что они не вызывают ложных срабатываний; возможно, потребуется более высокий класс токоограничения
• Для сложных объектов используйте схему координации - чтобы автоматы срабатывали последовательно, а не все сразу
• При монтаже в старых щитах проверьте глубину - 45 мм может не хватить, если установлены другие устройства
