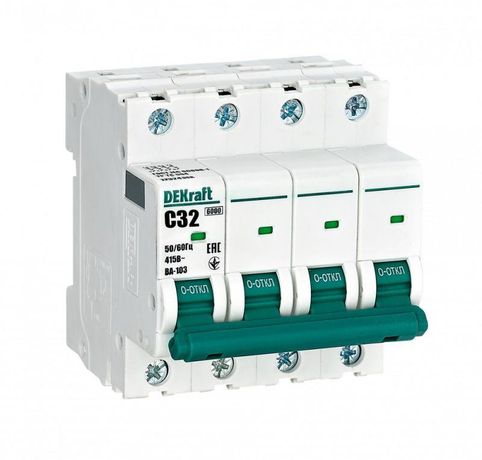

Автоматический выключатель ВА-103 4P 32А C 6кА новый - 12324DEK APC

Автоматический выключатель модульный четырехполюсный 4Р 32А характеристика C 6кА ВА-103 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Выполнен в стандарте DIN-рейки, полностью совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 4Р 32А характеристика C 6кА ВА-103 предназначен для защиты четырёхпроводных трёхфазных сетей переменного тока. Применяется как вводной автомат в щитах зданий, на входе в оборудование, а также для защиты групповых линий с умеренной индуктивной нагрузкой - например, двигателей, насосов, систем вентиляции. Характеристика «C» обеспечивает срабатывание при токах в 5–10 раз выше номинала, что делает его подходящим для оборудования со слабыми пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4 (четырёхполюсный)
• Номинальное напряжение: 415 В (AC)
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C (умеренные пусковые токи)
• Частота: 50–60 Гц
• Ширина по модулям: 4 М (стандартная для DIN-рейки)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20: защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 (работает в помещениях с обычным уровнем запыления)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 4Р 32А характеристика C 6кА ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет фиксированные крепления, обеспечивающие надёжную посадку без люфта. Полностью совместим с корпусами DEKraft и Systeme Electric - можно использовать те же монтажные планки, крышки и переходники. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства. Для правильного подключения важно соблюдать порядок фаз и нулевых проводников - все четыре полюса коммутируются одновременно.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2. Номинальная отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзном КЗ. Индикатор состояния контактов через окошко позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой. Корпус выполнен из самозатухающего термопластичного материала, устойчивого к возгоранию.

Преимущества

• Монолитная конструкция с 5 заклёпками - повышенная механическая прочность корпуса, снижена вероятность деформации при сборке или эксплуатации.
• Окошко-индикатор положения контактов - удобство диагностики без вскрытия щита.
• Боковые каналы охлаждения - улучшенная теплоотдача, стабильная работа при температуре до +40 C и выше.
• Поддержка дополнительных аксессуаров - гибкость адаптации под задачи (например, аварийное отключение, удалённое управление).
• 100%-я совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и ремонт.

Ограничения применения

• Не предназначено для использования во внешних условиях - степень защиты IP20 исключает применение в сырых, пыльных или открытых местах.
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные двигатели без частотника) - характеристика «C» может давать ложные срабатывания.
• Не поддерживает установку аксессуаров справа - планируйте расположение в щите заранее.
• Не используется в постоянном токе - только для переменного тока 50–60 Гц.

Примеры использования

• Вводной автомат в щите многоквартирного дома или офисного здания с трёхфазным питанием.
• Защита группы мощных станков на производстве - сварочные аппараты, компрессоры, насосы.
• Щит питания системы кондиционирования с несколькими внутренними блоками.
• Распределительный щит торгового центра с равномерной нагрузкой по всем фазам.

Практические советы

• Перед установкой проверьте соответствие номинального тока (32 А) нагрузке каждой фазы - суммарная нагрузка не должна превышать 32 А на каждый полюс.
• Используйте кабель сечением не менее 6 мм2 для медного провода - этого достаточно для 32 А при нормальной температуре окружающей среды.
• Обращайте внимание на глубину монтажа (78,5 мм): убедитесь, что в щите хватает места для всех автоматов и проводов.
• При использовании аксессуаров - устанавливайте их только слева, чтобы не нарушить герметичность и механическую целостность корпуса.
• Для обслуживания: отключайте питание перед работой - хотя индикатор показывает положение, он не является гарантированным средством отключения.
