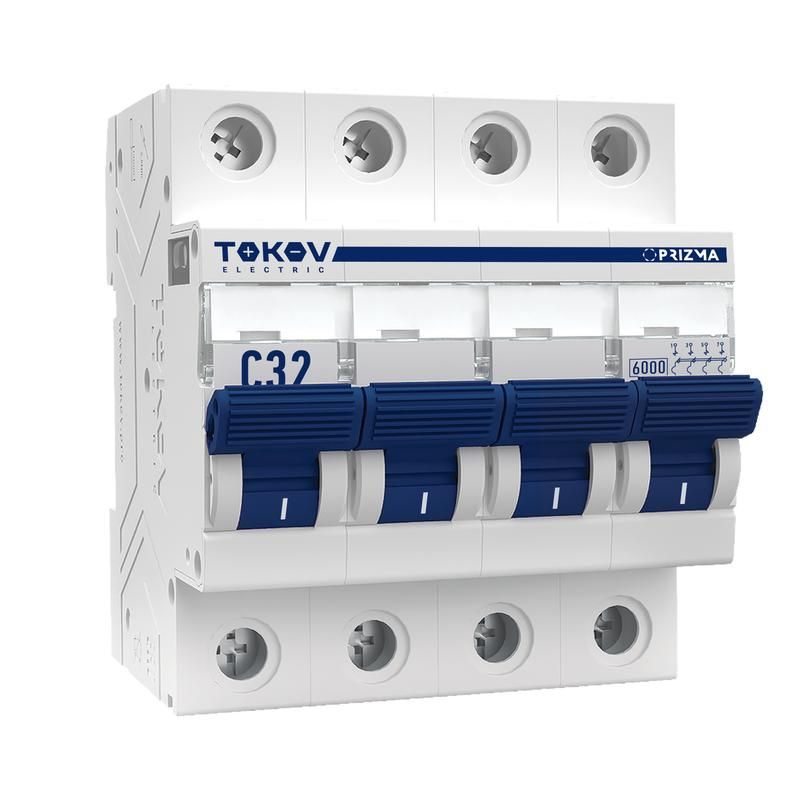

Выключатель автоматический модульный 4п C 32А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-32-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-32-c - четырёхполюсное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах, где требуется управление и защита трёхфазной сети с нулевым проводником.

Назначение и область применения

Этот автомат предназначен для защиты четырёхпроводных сетей переменного тока 400 В, включая три фазы и ноль. Он обеспечивает надёжную защиту оборудования от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах на предприятиях, в офисах, торговых центрах и других объектах с трёхфазным питанием. Особенно актуален для групповых линий, питающих двигатели, нагревательные элементы, освещение и другую нагрузку с умеренным пусковым током.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинального; подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Количество полюсов: 4 - все четыре полюса защищаются одновременно, включая нулевой проводник
• Ширина: 4 модуля (72 мм) - соответствует стандартному DIN-креплению
• Максимальное сечение провода: до 25 мм2 для одножильного, до 16 мм2 для многожильного
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Рабочая температура: от –25 C до +60 C
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Глубина установки: 50 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с минимальной глубиной 50 мм. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, обеспечивающим плотный контакт без повреждения жил. Многожильные провода рекомендуется обжимать наконечниками типа НШВИ, чтобы предотвратить деформацию при затяжке. Все четыре полюса должны быть подключены правильно: L1, L2, L3, N - соблюдение порядка важно для равномерной нагрузки и безопасности.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и EN 60898-1. Отключение при КЗ происходит благодаря тепломагнитному расцепителю, что гарантирует быстрое и надёжное отключение даже при высоких токах. Конструкция исключает возможность случайного контакта с токоведущими частями при установленном положении. Сертифицирован для использования в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Защита всех четырёх проводников - включая ноль - снижает риск возгорания при пробоях на корпус
• Характеристика «C» оптимальна для большинства типичных нагрузок без ложных срабатываний при пуске
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже в условиях слабой сети или близости к трансформаторной подстанции
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях и на улице внутри закрытых щитов
• Поддержка больших сечений проводов (до 25 мм2) даёт гибкость при проектировании силовых линий

Ограничения применения

• Не предназначена для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели, компрессоры) - для них нужна характеристика D
• IP20 не допускает использование вне герметичных шкафов - нельзя устанавливать во влажных местах, на улице или в цехах с повышенной запылённостью
• Не подходит для постоянной работы при температуре выше +60 C - возможны ложные отключения или снижение срока службы
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО

Примеры использования

• Щитовая группа питания трёхфазного станка с контроллером и освещением
• Защита линии питания конвейера с несколькими двигателями и сигнальными лампами
• Распределительный автомат для группы розеток в производственном помещении
• Линия питания системы вентиляции с трёхфазным двигателем и нулевым проводом

Практические советы

• Выбирая этот автомат, проверьте, что суммарная мощность подключенной нагрузки не превышает 32 А × 400 В ≈ 12,8 кВт
• Если в цепи есть устройства с высоким пусковым током - рассмотрите вариант с характеристикой D вместо C
• При использовании многожильных проводов обязательно используйте наконечники - они предотвращают обрыв жил при затяжке
• Не забудьте оставить место рядом с автоматом для маркировки - удобнее всего использовать этикетки с указанием нагрузки
• Проверяйте соответствие сечения провода и номинала автомата - слишком тонкий провод при 32 А может перегреваться
• TOKOV ELECTRIC tke-pz60-mcbi-4-32-c - один из немногих 4-полюсных автоматов с характеристикой C и 6 кА в этом ценовом сегменте - хорошая базовая модель для проектов без экстремальных условий
