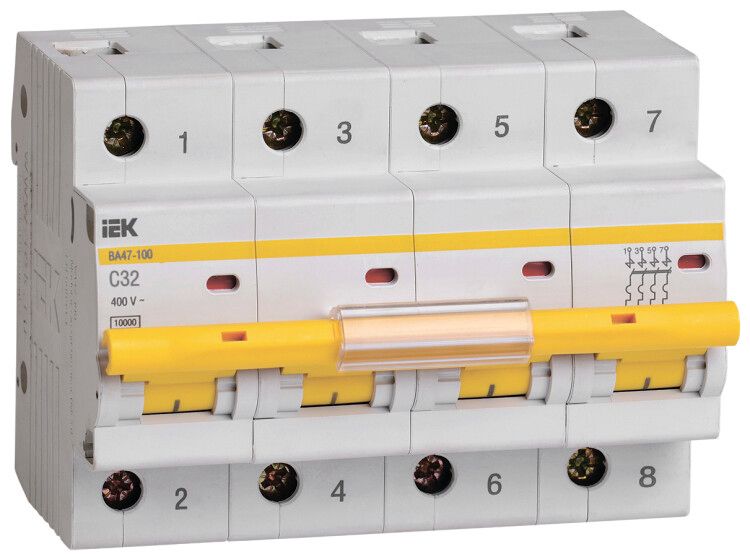

Выключатель автоматический четырехполюсный ВА47-100 32А C 10кА KARAT | MVA40-4-032-C IEK

Автоматический выключатель ВА47-100 от IEK - четырёхполюсный коммутационный аппарат на 32 А с отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях. Этот выключатель ВА47-100 устанавливается в щитовые шкафы и обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель ВА47-100 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в групповых, учётно-распределительных и этажных щитках жилых домов, офисов, производственных помещений. Четыре полюса позволяют отключать все фазы и ноль одновременно - важно для систем TN-S и TT. Номинальное напряжение 400 В делает его подходящим для трёхфазных сетей 380 В.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее повреждения оборудования
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Частота: 50 Гц
• Модульная ширина: 6 модулей (18 мм каждый = 108 мм)
• Глубина монтажа: 74,3 мм
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 25 мм2. Поддерживается двойное присоединение: можно одновременно использовать шины типов PIN и FORK - удобно при организации сборки шинных систем. Присоединение дополнительных устройств (блокировок, расцепителей) осуществляется без винтов - через специальный интерфейс. Обязательно соблюдайте посадочную глубину 74,3 мм при проектировании щита. Индикатор состояния контактов (зелёный/красный) позволяет визуально определить положение контакта - включен/отключен.

Безопасность и стандарты

Выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает высокую безопасность при аварийных режимах. Возможность опломбирования выводов позволяет предотвратить несанкционированное вмешательство - актуально для объектов с контролируемым доступом. Корпус выполнен с усиленными заклёпками в зоне клемм, что исключает деформацию при затяжке проводов.

Преимущества

• Монолитная лицевая панель - увеличивает механическую прочность и долговечность
• Контактная группа из серебросодержащего композита - повышает износостойкость и срок службы
• Защита теплового расцепителя плексигласовой вставкой - предотвращает попадание пыли и влаги внутрь механизма
• Поддержка двойного присоединения шин - ускоряет сборку щитов
• Безвинтовое подключение аксессуаров - экономит время при монтаже
• Широкий рабочий температурный диапазон (-40…+50 C) - подходит для холодных и жарких регионов

Ограничения применения

Выключатель ВА47-100 не предназначен для работы во взрывоопасных средах, на открытом воздухе без защиты или в помещениях с постоянным воздействием влаги - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - лучше выбрать характеристику D. Также не следует использовать в сетях постоянного тока - только для AC 50 Гц.

Примеры использования

• Щиток этажа в многоквартирном доме - защита трёхфазной линии на кухню, ванну и отопление
• Производственный участок - питание станков с асинхронными двигателями
• Офисный комплекс - распределение энергии между серверной, освещением и розетками
• Жилое здание с индивидуальным тепловым насосом - отключение всех фаз и N при аварии

Практические советы

• Выбирая выключатель ВА47-100, проверьте соответствие сечения кабеля - не более 25 мм2. Более толстый провод не войдёт в зажим.
• При монтаже в плотно заполненные щиты учитывайте глубину 74,3 мм - недостаточно места может помешать закрытию крышки.
• Для обслуживания используйте только отвертки с изолированными ручками - даже при отключённом питании возможен потенциал на выходе.
• Не забудьте опломбировать выводы, если требуется контроль целостности системы - особенно в муниципальных и коммунальных объектах.
• Проверяйте индикатор состояния перед работой - он показывает реальное положение контактов, а не рукоятки.
