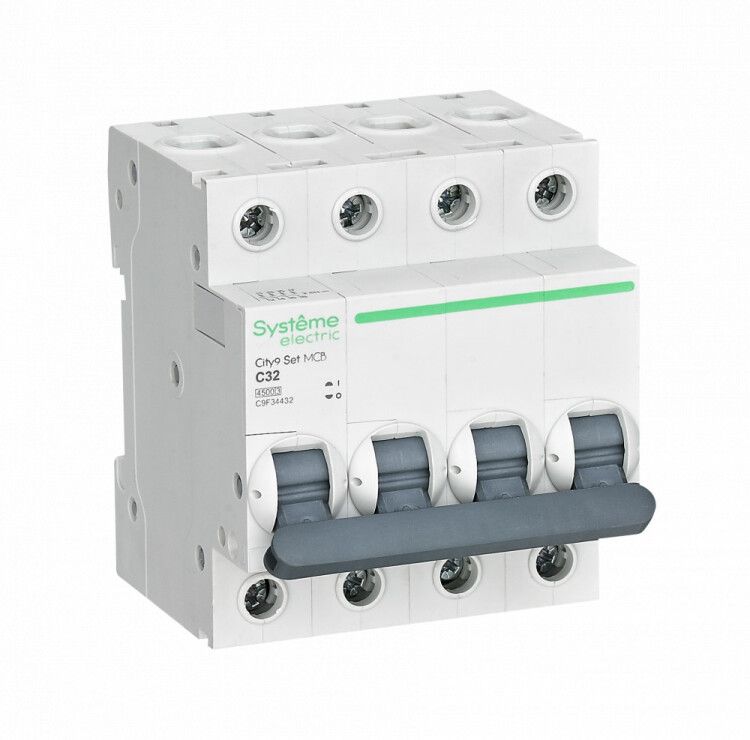

Выключатель автоматический четырехполюсный 32А С 4.5kA 400В City9 Set - C9F34432 APC

Автоматический выключатель модульный четырехполюсный 32А С 4.5кА 400В от бренда Systeme Electric (арт. c9f34432) предназначен для защиты четырёхпроводных электросетей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Этот автомат используется для защиты цепей с нагрузкой до 32 А в трёхфазных сетях 400 В. Он защищает оборудование от повреждений при длительной перегрузке и внезапном скачке тока - например, при коротком замыкании. Особенно эффективен там, где требуется одновременная отсечка всех фаз и нулевого проводника: в системах питания станков, насосов, кондиционеров, групп освещения и других мощных потребителей.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может безопасно проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В - запас прочности для колебаний.
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат сможет безопасно отключить.
• Характеристика срабатывания: C - оптимальна для средних пусковых токов (например, двигатели, люминесцентные светильники); сработает при токе 5–10× от номинала.
• Количество полюсов: 4 - три фазы + ноль, все коммутируются одновременно.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля (72 мм).
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели шита до задней стенки устройства.
• Поперечное сечение провода: 1–25 мм2 - подходят медные провода любого типа внутри этого диапазона.
• Степень защиты IP20: предохраняет от случайного контакта с частями под напряжением, но не защищена от воды и пыли - устанавливается только во внутренних помещениях.
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и Европы.
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на проводку при аварии.
• С коммутируемым нейтралью: да - нулевой провод также отключается при срабатывании, что соответствует требованиям безопасности для некоторых типов оборудования.
• Степень загрязнения 2: допустимо использование в помещениях с обычным уровнем пыли и влаги - не для сырых, грязных или химически активных зон.

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками 35 мм, используемыми в большинстве современных распределительных щитов. Для монтажа достаточно вставить аппарат в рейку и зафиксировать защёлкой - никаких болтов или инструментов не требует. Все клеммы доступны спереди, позволяют затянуть провода от 1 до 25 мм2 без лишнего усилия. Механизм “мгновенной коммутации” обеспечивает надёжную работу даже после многократных срабатываний. Обратите внимание: глубина 45 мм должна учитываться при планировании места в щите - особенно если рядом установлены другие устройства или кабельные каналы.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей бытового и аналогичного назначения. Компоненты выполнены из ударопрочного термостойкого пластика с усиленной конструкцией - 6 металлических заклёпок обеспечивают механическую целостность. Блокировка клемм исключает риск попадания проводов в открытые части механизма, снижая вероятность возгорания. Наличие коммутируемого нуля делает его безопаснее для чувствительного оборудования, которое требует полного отключения цепи.

Преимущества

• Полностью отключаемый нулевой провод - важное преимущество для сложных нагрузок и соблюдения норм ПУЭ.
• Высокий класс токоограничения (3) минимизирует повреждения проводки при КЗ.
• Усиленный корпус с заклёпками увеличивает срок службы при вибрациях и внешних воздействиях.
• Широкий диапазон сечений проводов (1–25 мм2) позволяет использовать одинаковый автомат для различных участков сети.
• Фиксированная характеристика “C” хорошо сочетается с типовой промышленной нагрузкой - меньше ошибок при подборе.

Ограничения применения

• Не предназначено для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и температур ниже –25C.
• Не рекомендован для цепей с высокими импульсными токами (например, светодиодные драйверы, частотные преобразователи) - лучше выбрать характеристику D.
• Не следует применять в сетях с постоянным током - работает только с переменным током 50–60 Гц.
• Подходит только для одноуровневых щитов - не имеет функций удалённого управления или сигнализации.

Примеры использования

• Защита трёхфазного станка с двигателем 2,2 кВт и нулевым проводом.
• Щитовая группа для группы кондиционеров в офисном здании.
• Распределение энергии на производственный участок с несколькими насосами и компрессорами.
• Центральный автомат перед входом в квартиру с трёхфазным вводом и нейтралью.

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения вашего кабеля - он должен находиться в диапазоне 1–25 мм2. Большие провода не войдут, меньшие - плохо зажмутся.
• При сборке щита учтите, что устройство занимает 4 модуля - не забудьте про место для соседних автоматов и УЗО.
• Если ваша система часто срабатывает - возможно, нужна более точная характеристика (D вместо C) или переоценка нагрузки.
• Проверяйте плотность затяжки клемм - недостаточно туго - риск нагрева, слишком сильно - можно повредить контакт.
• Автоматические выключатели серии City9 SET от SE (Systeme) имеют хорошую ремонтопригодность - при необходимости легко заменяются на аналоги того же форм-фактора.
