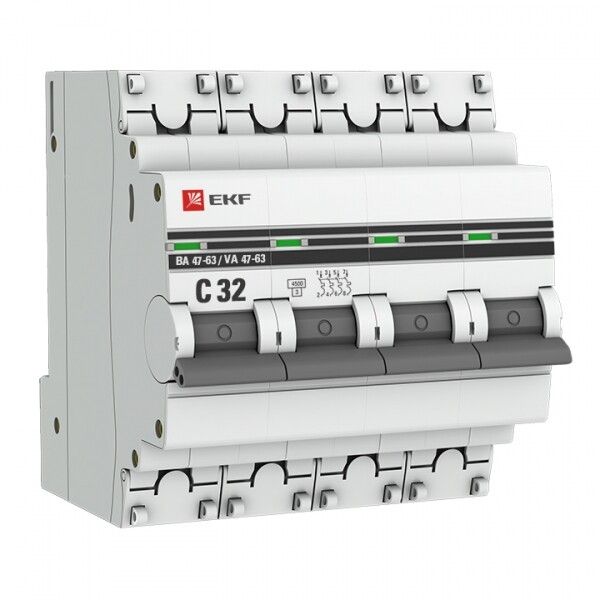

Выключатель автоматический четырехполюсный ВА 47-63 32А C 4,5кА PROxima | mcb4763-4-32C-pro EKF (замена - M634432C)

Автоматический выключатель модульный четырехполюсный 32А C 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с нагрузками до 400 В переменного тока и подходит для установки в щитках с высокой плотностью компоновки.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 32А C 4.5кА ВА 47-63 используется для защиты четырехпроводных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий, оборудования с высоким пусковым током - например, двигателей, насосов, кондиционеров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы).
• Номинальное напряжение: 400 В AC - рассчитан на трехфазные сети с нулевым проводом.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого стандарта, используемого в электроустановках.
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и задержка при длительной перегрузке.
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для работы в условиях возможных скачков напряжения.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсным перенапряжениям (например, от грозовых разрядов).
• Потери мощности: 10,3 Вт - энергоэффективность при работе на номинальном токе.
• Степень защиты IP20: предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли - требует установки внутри закрытого щита.
• Рабочая температура: от –25C до +50C - допустимо использование в неотапливаемых помещениях, на улице в герметичных щитах.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность оборудования.
• Ширина по модулю: 4 модуля (72 мм) - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 41 мм - минимальный объем для установки в щите.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с контролируемой влажностью.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 32А C 4.5кА ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Все четыре полюса имеют одинаковый механизм отключения - при срабатывании одного полюса отключаются остальные. Нейтральный проводник подключается через отдельный зажим, который можно опломбировать. Для монтажа требуется минимум 41 мм свободной глубины в щите. Конструкция предусматривает возможность установки вплотную друг к другу - без зазора между соседними устройствами. Пластиковая крышка над зажимами препятствует несанкционированному вскрытию и позволяет применять пломбы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обеспечивает класс токоограничения 3, что снижает риск возгорания при КЗ. Категория перенапряжения III - подтверждает соответствие для установки в распределительных устройствах второго уровня. Степень загрязнения 2 - допустимо использование в помещениях с нормальным уровнем запыления (не в сырых, химически активных или сильно запыленных средах).

Преимущества

• Усиленный корпус с дополнительными заклепками - предотвращает деформацию при многократных срабатываниях.
• Цветовой индикатор положения - наглядно показывает состояние (включен/выключен/сработал).
• Удобная ручка управления - легко визуально определить положение и быстро отключить питание.
• Защитные крышки на зажимах - исключают доступ к токоведущим частям после монтажа, повышает безопасность обслуживания.
• Долгий гарантийный срок - 84 месяца, подтвержденный качеством сборки и материалов.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для цепей с очень высоким пусковым током (более 10×Iн) - например, крупные тяжелые двигатели лучше защищать выключателями с характеристикой D.
• Не подходит для постоянной работы при температуре ниже –25C без дополнительного обогрева щита.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО.

Примеры использования

• Щиток этажный в многоэтажном доме - защита группы розеток и кондиционеров на всех фазах.
• Производственный участок - управление и защита трёхфазного станка с нейтралью.
• Объекты ЖКХ - распределение питания в котельных, насосных станциях, системах вентиляции.
• Коммерческие здания - защита освещения, серверных комнат, систем безопасности.

Практические советы

• Перед монтажом проверьте сечение кабеля - не менее 4 мм2 для 32 А, чтобы избежать перегрева.
• При подключении нулевого провода соблюдайте полярность - он должен идти именно на нейтральный зажим, а не на фазный.
• Используйте пломбу на крышке зажимов - особенно в местах с ограниченным доступом (подвалы, чердачные щиты).
• При установке рядом с другими автоматами оставляйте хотя бы 5 мм зазора для лучшего теплоотвода - даже при IP20 перегрев снижает срок службы.
• Проверяйте положение ручки перед включением - индикатор “I” = включен, “O” = выключен, серый цвет = сработал.
• Для сложных систем рекомендуется сочетать этот выключатель с УЗО и/или дифавтоматом - ВА 47-63 сам по себе не защищает от утечек тока.
