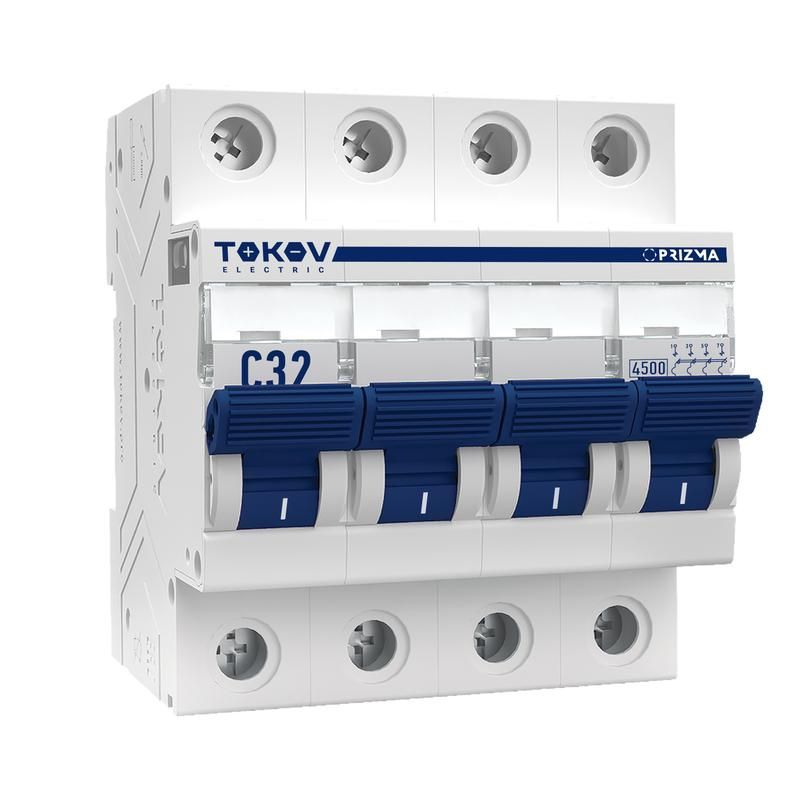

Выключатель автоматический модульный 4п C 32А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-32-C

Автоматический выключатель модульный 4 полюса 32 ампер 4.5 килоампер характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Артикул tke-pz45-mcbi-4-32-c обеспечивает надёжную работу в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Этот автоматический выключатель используется для защиты четырёхфазных цепей с напряжением до 400 В. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где нагрузка имеет умеренные пусковые токи - например, на освещении, группах розеток, насосах, малых станках и системах вентиляции.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (все защищаются)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Отключающая способность: 4,5 кА при 230 В и 400 В - способен безопасно отключить ток короткого замыкания в типичной сети
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Установочная глубина: 50 мм
• Ширина: 4 модуля (72 мм)
• Рабочий температурный диапазон: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 32 ампер 4.5 килоампер характеристика C устанавливается на DIN-рейку шириной 35 мм. Совместим со всеми стандартными модульными щитами. Для подключения используйте провода сечением не более 25 мм2 (твердый) или 16 мм2 (гибкий). Клеммы рассчитаны на один зажим на полюс - не допускается соединение нескольких проводов в одной клемме. Убедитесь, что ширина щита позволяет разместить 4 модуля (72 мм) с учётом свободного места для других устройств.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют безопасность и испытания автоматических выключателей для бытового и аналогичного использования. Номинальная отключающая способность 4,5 кА гарантирует безопасное отключение даже при значительном токе короткого замыкания. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Полная защита всех четырёх фаз - предотвращает повреждение оборудования при аварии на любой из фаз
• Характеристика C оптимальна для смешанных нагрузок - не даёт ложных срабатываний при запуске двигателей
• Увеличенный рабочий температурный диапазон - работает в холодных помещениях и нагреваемых щитах
• Поддержка как жестких, так и гибких проводов - удобство при монтаже в условиях ограниченного пространства
• Надёжная механическая конструкция - долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с высокими пусковыми токами (например, мощные компрессоры, сварочные аппараты) - для них требуется характеристика D
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендуется для установки в местах с постоянным воздействием вибраций - возможны отказы контактов

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт с однофазной нагрузкой (освещение) в цеху
• Щитовая группа для квартиры с 4-проводной системой TN-S
• Распределительный щит на складе с несколькими розеточными группами и светильниками
• Контроль питания для системы вентиляции с частотным преобразователем

Практические советы

• При подборе автомата проверьте суммарную мощность подключаемых устройств - она не должна превышать 32 А × 400 В = 12,8 кВт
• Для гибких проводов обязательно используйте наконечники (штыревые или трубчатые) - это повысит контакт и предотвратит обрыв
• При монтаже в щите с плотной компоновкой учитывайте, что tke-pz45-mcbi-4-32-c занимает 4 модуля - планируйте место заранее
• Проверяйте температуру корпуса через несколько часов после первого включения - перегрев указывает на плохой контакт или перегрузку
• Не заменяйте этот автомат на менее мощный - даже при снижении нагрузки сохраняйте 4-полюсную защиту для целостности системы
